TE 2345656-5 缆到缆公端子2位800V-40~125°C现货

泰科2345656-5是一款单行双位缆到缆连接器，专为电线和电缆端接设计。采用PBT GF30增强塑料材质，耐高温达125°C且抗冲击性强。其公端子护套配置配备180°出线角度、键控代码E和0.5mm接合插针直径，支持800V标称电压及工作电压，确保高电流传输稳定性。线缆通过压接法端接，安装类型为自由悬挂式电缆安装。壳体呈叶绿色，中心间距8mm，尺寸为27.25mm长、17.25mm宽、16.58mm高。适应-40°C至125°C宽温环境，但不具备密封、屏蔽或连接器位置固定功能，适用于工业控制等空间受限场景。

一、2345656-5中文手册

分类	详情

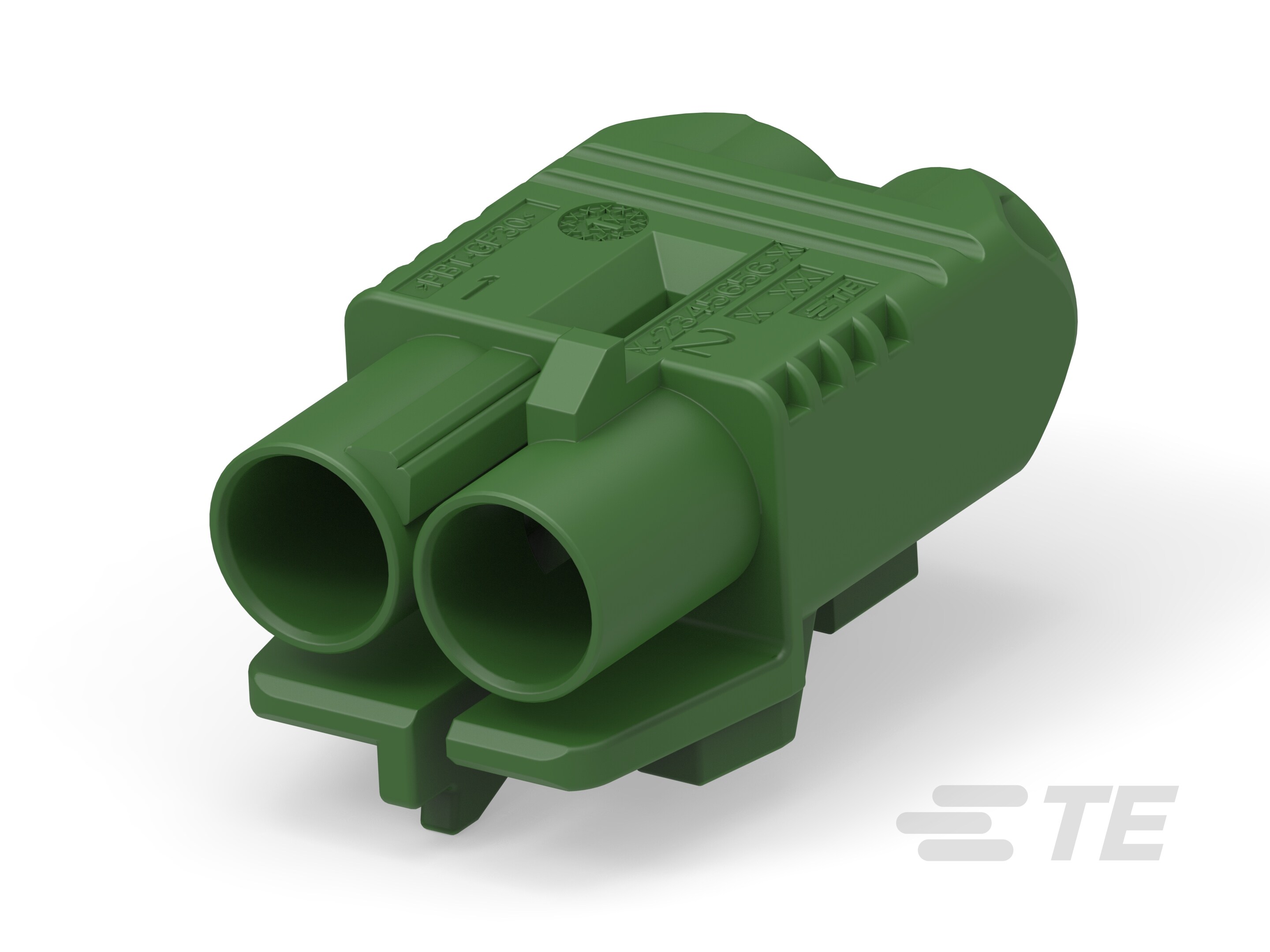

产品图
产品型号	2345656-5
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
工作电压(VAC)	800
主体材料	PBT GF30
出线角度	180°
连接器和键控代码	E
接合插针直径	.5mm[.02in]
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	叶绿色
中心线（间距）	8mm[.315in]
连接器高度	16.58mm[.652in]
产品长度	27.25mm[1.072in]
产品宽度	17.25mm[.679in]
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
封装数量	500
封装方法	Bag
能够保证连接器位置	否
采购入口	2345656-5现货
原厂手册	2345656-5数据手册.PDF

二、2345656-5配套型号

配套型号	产品图
2203575-1
更多配套型号查询	2345656-5配套型号大全

三、2345656-5适用领域

泰科2345656-5连接器以其高电压承载能力、耐极端温度性能及可靠性设计，在以下专业领域具有重要应用价值：

1. 新能源汽车电力系统

800V高压架构及PBT GF30阻燃材料，满足电动汽车电池管理系统、电机控制器等关键部件的高压连接需求

键控代码E提供精准对接保障，防止动力线束误插风险

180°自由悬挂安装适配底盘线束空间布局

2. 工业电力控制设备

-40℃至125℃宽温域耐受冷库设备、冶金机械等极端工况

压接端接确保强电流传输稳定性（16.58mm连接高度）

非密封型结构适配干燥环境下的配电柜、伺服驱动器内部布线

3. 轨道交通设备

抗振动结构设计保障车载控制系统连接可靠性

17.25mm紧凑宽度适应设备箱狭窄空间

8mm间距双位端子满足信号/电力同步传输需求

4. 高端医疗设备内部连接

可重复插拔设计方便CT机、X光设备模块维护

叶绿色壳体实现设备内部线路快速识别

无密封特性规避消毒蒸汽残留隐患

5. 无人机动力系统

27.25mm轻量化设计减轻航空器载重

1.2mm[.047in]接合插针直径确保飞控信号精准传输

压接端接抗高加速度振动

该连接器通过800V高电压架构、工业级温度适应性及键控防呆机制，在动力传输场景中提供稳定电气性能，叶绿色壳体同步提升设备检修辨识效率。

四、2345656-5常见问题与解决方案

1. 安装稳定性不足

问题： 自由悬挂式设计缺乏刚性固定点，在振动或机械应力下易位移。

方案： 加装应力消除卡扣（适配8mm中心间距），对线缆施加轴向约束；或增设支架分散应力集中区域。

2. 密封防护失效

问题： 非密封结构在湿度＞80%RH环境中易受潮气/粉尘侵入。

方案： 接头处缠绕绝缘密封胶带；控制部署环境湿度≤60%RH；避免暴露于液体飞溅区域。

3. 端子压接异常

问题： 0.5mm插针压接高度偏差超±0.3mm导致接触电阻升高。

方案： 使用经校准的压接工具操作；定期用电子触点清洁剂去除氧化层；检测端子阻抗值＞5mΩ时更换。

4. 外壳材料耐受性局限

问题： PBT GF30壳体在＞125℃持续高温下可能软化变形。

方案： 强腐蚀环境改用金属外壳型号（如适用）；安装位置远离热源＞50mm；每季度目检壳体龟裂情况。

5. 键控对位偏差

问题： 键控代码E未精准匹配导致插接错位。

方案： 安装前双端验证键槽标识（图示代码E）；采用导向销辅助对接；检查端子排列序列与规格书一致性。

注： 本文由AI生成，已人工审核。
