泰科TE 2345656-6连接器中文手册_现货采购_配套型号指南
泰科2345656-6连接器是一款单排双位、电缆对电缆连接的公端子护套。其设计电压为800V（标称与工作电压相同），采用PBT GF30材质壳体（坚果褐色），支持-40°C至125°C宽温域工作。该连接器呈180°出线结构，中心间距为8mm，整体尺寸约27.25mm(L)×17.25mm(W)×16.58mm(H)，通过压接方式实现线缆端接。其具备键控代码F和接合固定功能，但无可密封性及屏蔽能力。需注意此连接器为电缆安装式（自由悬挂），且设计上无法保证连接器位置的稳固性。接合插针直径为0.5mm，适用于特定电气互连场景。
一、2345656-6中文手册
| 分类 | 详情 |
|---|---|

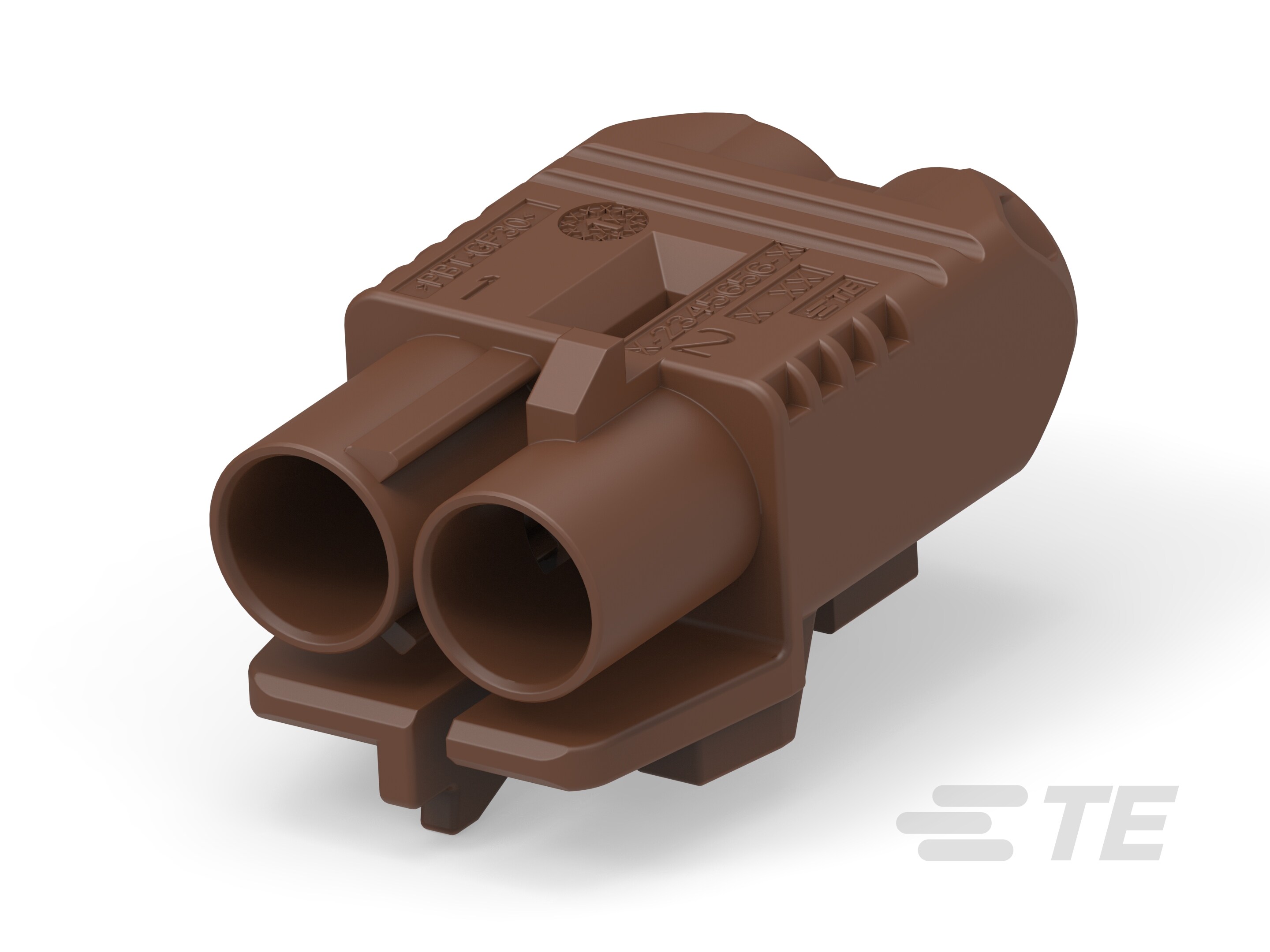

| 产品图 |
|
| 产品型号 | 2345656-6 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 工作电压(VAC) | 800 |
| 主体材料 | PBT GF30 |
| 出线角度 | 180° |
| 连接器和键控代码 | F |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 坚果褐色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 16.58mm[.652in] |
| 产品长度 | 27.25mm[1.072in] |
| 产品宽度 | 17.25mm[.679in] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 封装数量 | 500 |
| 封装方法 | Bag |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2345656-6现货 |
| 原厂手册 | 2345656-6数据手册.PDF |
二、2345656-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2203575-1 |
|
| 更多配套型号查询 | 2345656-6配套型号大全 |
三、2345656-6适用领域
泰科2345656-6连接器凭借其高电压支持、耐用性及键控对准机制，广泛应用于以下领域：
1. 工业自动化与设备控制：PBT GF30主体材料（耐温-40°C至125°C）与键控代码F设计适应工厂环境中的高振动场景，支持高压（800V）电缆连接的稳定传输，应用于电机控制及生产设备缆线对接。
2. 汽车电子系统：键控代码F确保端子精准对齐，防止误插，适用于车载电源分配或信号线束，8mm中心间距平衡连接稳定性与抗干扰能力，保障行车安全与系统可靠性。
3. 户外能源设备安装：坚果褐色壳体便于户外环境快速识别，自由悬挂电缆安装方式（180°出线角度）适应太阳能控制器或风力发电电缆布局；但需注意，防护特性无密封设计（IP等级未指定），受限多尘或潮湿环境应用。
4. 低压电子系统与通信：2位缆到缆结构支持简单数据传输与控制链路，如小型路由器或工业控制器的内部线对线连接，压接线缆端接方式简化维护流程，确保信号完整性。
该连接器通过键控对准机制、宽温工作范围及高电压架构，实现复杂场景中的长期可靠连接，坚果褐色壳体进一步提升工业环境辨识度。
四、2345656-6常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏机械固定点，受外部振动或线缆应力易位移或松脱。
方案：增设应力消除结构（如卡扣式绑带或支架），均匀分散线缆拉力，或采用辅助支撑件加固连接器本体。
2. 高温环境下外壳变形风险
问题：PBT GF30材质在长期125℃高温工况下可能出现形变（注：工作温度上限为125℃）。
方案：避免接触强腐蚀性介质，高温应用场景更换金属外壳型号；定期目视检查外壳结构完整性。
3. 端子压接可靠性下降
问题：0.5mm公端插针对压接高度敏感（公差±0.05mm），操作不当易导致接触电阻升高或断路。
方案：使用核准压接工具，严格执行高度公差控制；接触点氧化时采用专用清洁剂处理，严重氧化需更换端子。
4. 电气连接失准
问题：键控代码"F"未与匹配端校准或端子排列错位引发接触异常。
方案：对接前双重复核键控代码及端子序列；采用导向销或定位工装确保精准插合。
5. 无密封结构的环境风险
问题：非密封设计在潮湿环境（＞80%RH）可能引发电化学腐蚀（注：产品资料标注"可密封：否"）。
方案：控制部署环境湿度，在污染区域加装防护套件；避免液体直接溅射接触区域。
