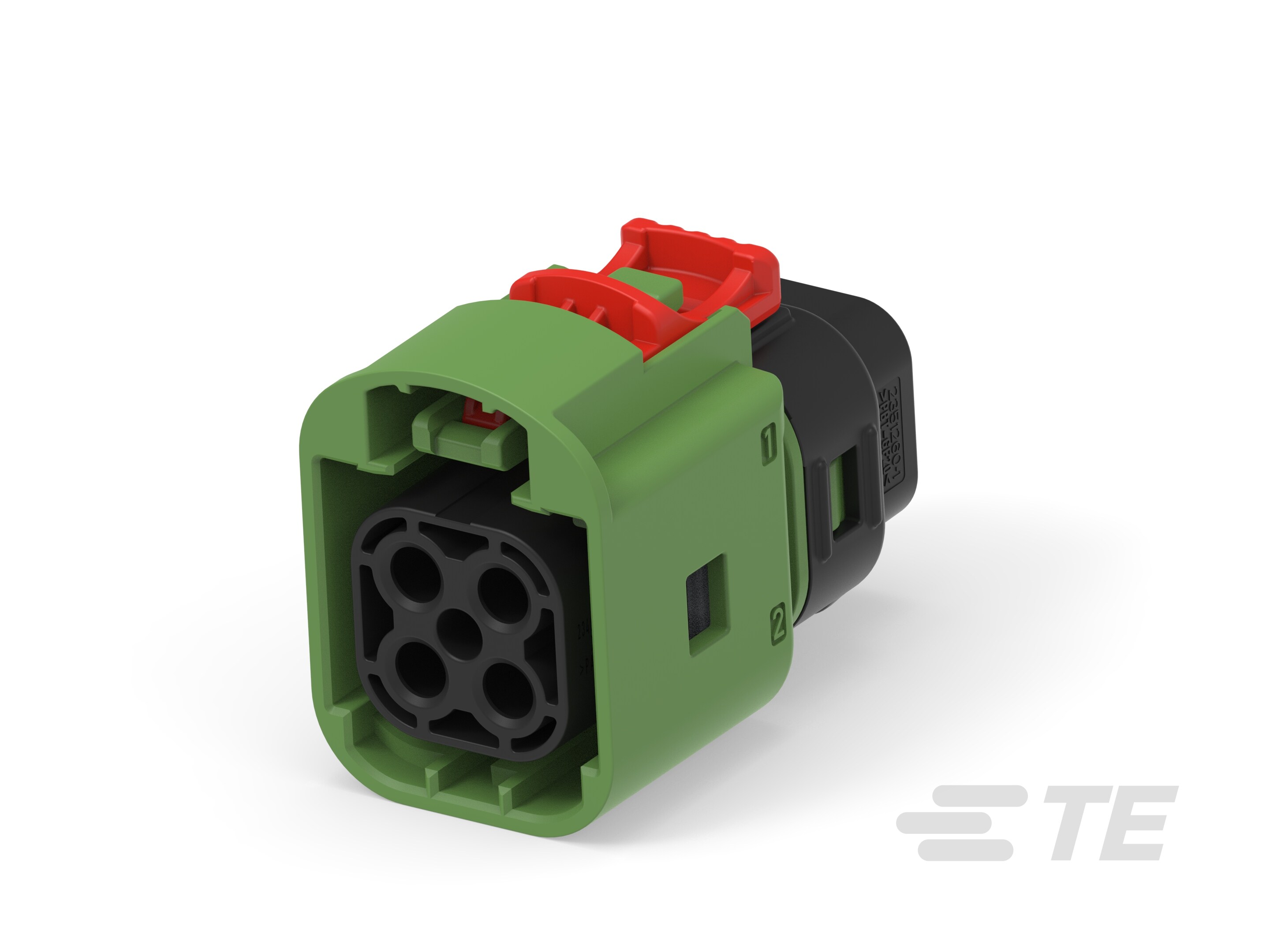

泰科TE 2-2354439-5可密封母端180°压接连接器现货

泰科2-2354439-5是一款双排四位的电缆间连接器，采用180°出线角度设计，专为RG 174及RTK 031电缆压接端接而优化。其母端子护套壳体提供IP65级密封性能，确保在-40°C至105°C宽温域内稳定工作，尤其适应严苛工业环境。壳体采用乌黑色与五月绿双色标识，中心间距5mm，整体尺寸30.85mm×17.3mm×23.4mm（长×宽×高）。具备端子锁定机制及E型键控代码，配合0.4mm插针实现精准防错插接。电缆自由悬挂式安装设计结合抗振结构，保障复杂工况下的信号可靠性。该连接器通过机械加固专利技术强化应力防护，符合高密度布线与持久连接需求，适用于自动化设备及精密仪器领域。

一、2-2354439-5中文手册

分类	详情
产品图
产品型号	2-2354439-5
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	2
位数	4
出线角度	180°
连接器和键控代码	E
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色 | 五月绿
中心线（间距）	5mm[.197in]
连接器高度	23.4mm[.92in]
产品长度	30.85mm[1.21in]
产品宽度	17.3mm[.68in]
工作温度（最大值）	105°C[221°F]
电缆类型	RG 174 | RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	是
采购入口	2-2354439-5现货
原厂手册	2-2354439-5数据手册.PDF

二、2-2354439-5配套型号

三、2-2354439-5适用领域

泰科2-2354439-5连接器凭借其宽温域适应性、可密封结构及灵活安装特性，广泛应用于以下领域：

1. 工业自动化与机械控制：耐温范围-40℃至105℃（-40℉至221℉）适应高振动、高温工厂环境；自由悬挂安装方式与缆到缆系统简化机床、传感器及控制设备的线缆布局，2行4位设计（间距5mm）优化信号传输稳定性。

2. 汽车电子系统：键控代码E机制防止线束接口误插，保障车载ECU和线缆连接的可靠性；压接线缆端接确保长期耐久性，适用汽车内部线束管理及电子控制单元安全传输。

3. 户外能源设备：如太阳能发电机组与风力设备，可密封设计抵御雨水、沙尘侵袭，自由悬挂安装适配紧凑布局；乌黑色或五月绿壳体颜色强化在恶劣环境中的辨识度，宽温域支持-40℃至105℃确保性能稳定。

4. 医疗仪器与设备：母端子护套结构简化维护流程，可密封特性防止消毒液或液体渗入，适用于医疗设备内部布线和信号连接，确保设备在清洁环境中长期运行。

5. 通信与数据传输：180°出线角度优化线缆布置，缆到缆连接支持路由器或基站内部布线；5mm间距设计平衡密度与抗干扰需求，RG 174或RTK 031电缆适配数据传输场景，保障低速率信号完整性。

该连接器通过键控对准机制、压接线缆端接及宽温域支持，确保在复杂工况中实现长期可靠连接，多样化壳体颜色增强工业与户外应用的现场识别效率。

四、2-2354439-5常见问题与解决方案

1. 安装松动或脱落

问题：电缆安装（自由悬挂）设计缺乏固定点，在振动或机械应力下易导致连接器位移或脱落。

方案：增加应力消除附件（如卡扣或绑带），确保电缆载荷均匀分配，并通过增设支撑结构分散外部应力。

2. 密封性不足

问题：尽管具备密封能力，在高湿度（＞80%RH）或密封面污染时易渗入液体或污染物，影响防护性能。

方案：定期清洁密封界面，应用硅胶密封圈增强防水功能，并控制环境湿度在建议范围（≤80%RH）。

3. 端子接触不良

问题：端子压接不当或氧化（常见于0.4mm插针直径应用）可导致接触电阻升高，引发连接不稳定。

方案：执行压接操作时严格遵守高度公差标准（推荐±0.2~0.5mm），使用专用清洁工具去除氧化物，必要时更换损坏端子。

4. 外壳变形或腐蚀

问题：高温（高于105°C）或腐蚀性环境（如强酸/碱）易使尼龙类外壳材料变形或劣化。

方案：避免暴露于腐蚀性介质，高温场景替换为兼容金属外壳型号，并定期检测外壳完整性。

5. 键控错位或对准偏差

问题：键控代码（指定为E）未与公端匹配或端子排列顺序错误时，引发连接不稳固或失效。

方案：安装前精确核对键控代码和位序，使用对准工具辅助定位，确保180°出线角度下完全对齐。

注： 本文由AI生成，已人工审核。
