TE Connectivity 生产的泰科 1-2359318-3 连接器是一款专为同轴电缆设计的单针位公端子护套型连接器。其采用压接式电线端接方式，支持 800V 标称电压架构，具备宽广的工作温度范围（-40°C 至 +125°C）。连接器主体为粉绿色，以 180° 出线角度实现电缆自由悬挂安装。虽不具备可密封性、位置保证功能和屏蔽层，但其 0.5mm 接合插针直径和 1A 额定电流的特性，使其适用于特定工业环境下的高频信号传输需求。

一、1-2359318-3中文手册

分类	详情

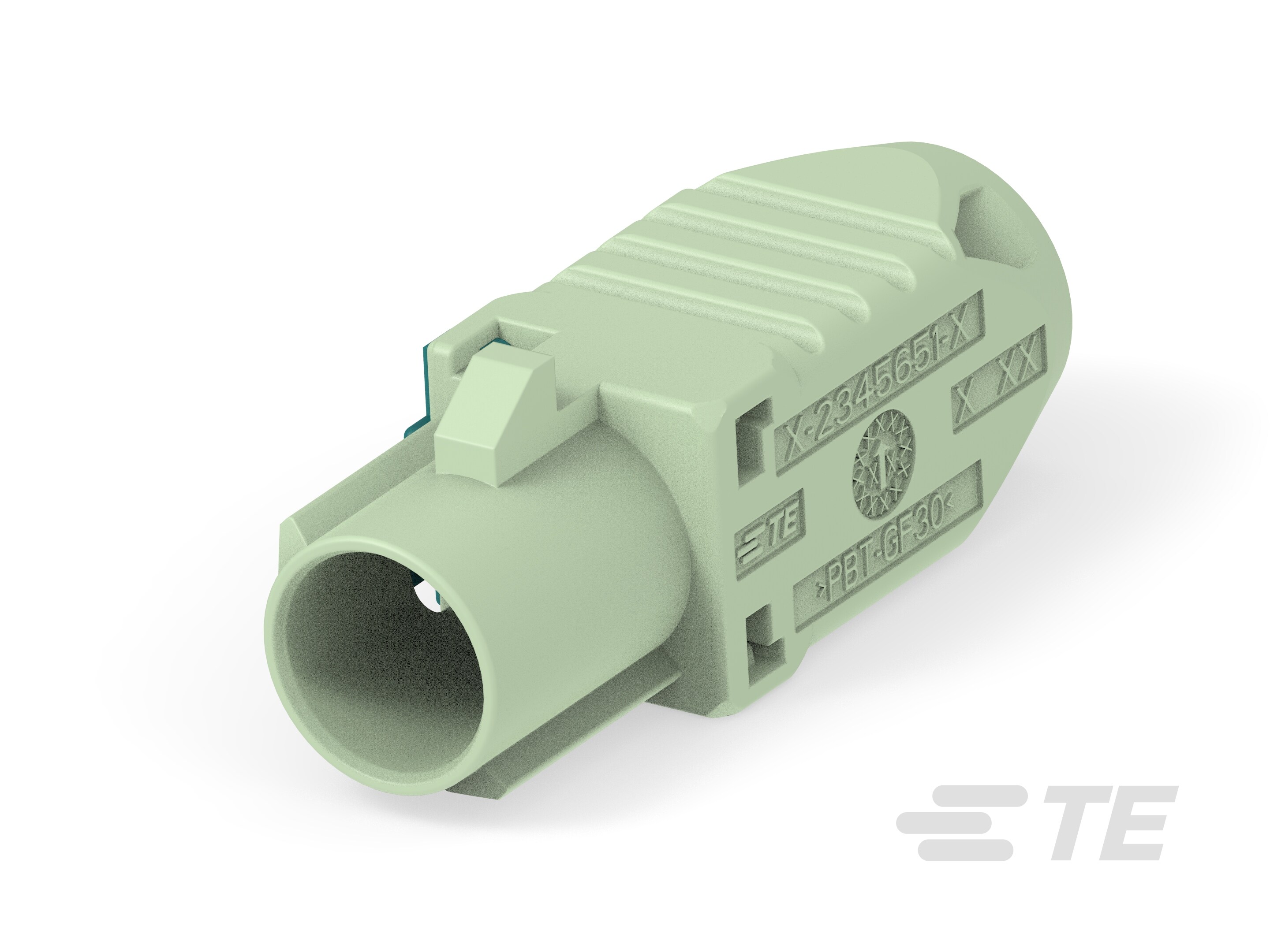

产品图
产品型号	1-2359318-3
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	N
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	粉绿色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1-2359318-3现货
原厂手册	1-2359318-3数据手册.PDF

二、1-2359318-3配套型号

三、1-2359318-3适用领域

泰科1-2359318-3连接器凭借其紧凑设计、高温度适应性及键控对准机制，适用于以下特定领域：

1. 工业自动化与信号控制：自由悬挂安装方式（适配180°出线角度）结合-40℃至125℃工作温度范围，支持工厂环境中传感器信号传输与低功率控制链路的稳定连接，减少机械应力影响。

2. 通信设备内部数据链路：0.5mm接合插针直径与缆到缆系统特性兼容同轴电缆，适用于路由器、交换机等设备的精密信号传输，确保低电流（1A最大值）数据链路的完整性。

3. 紧凑消费电子系统：单一位置连接器（1位单行布局）简化设备内部布线，压接端接方法支持高效装配，适用于智能家居或便携设备中的线对线低功率连接需求。

4. 汽车低功率传感接口：键控代码N与公端子护套设计防止误插，工作温度上限125℃适应引擎舱或车内低功耗传感器连接，保障行车信号与辅助系统的可靠性。

5. 温度严苛环境通用接口：宽温操作范围（-40℃至125℃）支持能源设备或仪器仪表中的线缆连接，自由悬挂布局适配紧凑空间，键控机制提升错误预防能力。

该连接器通过键控对准及温度耐受设计，在低功率场景中实现长期可靠连接，粉绿色壳体增强设备内部辨识度。

四、1-2359318-3常见问题与解决方案

1. 自由悬挂稳定性不足

问题：电缆安装（自由悬挂）结构缺乏固定支撑点，易受振动或外力牵引导致位移或脱落。

方案：增设外部应力消除装置（如电缆绑带或卡扣），分散线缆受力点；或优化布线路径，避免悬空段过长，必要时增加辅助支架。

2. 污染物侵入风险

问题：非密封设计（无IP防护）在粉尘、潮湿环境中易导致内部端子污染，影响信号传输。

方案：定期清理端子接触区域；若环境湿度>80%，建议加装防尘套或迁移至干燥区域；避免暴露于腐蚀性气液体环境。

3. 端子压接失效

问题：1A小电流应用场景下，0.5mm插针直径对压接高度敏感（公差需控制在±0.05mm内），压接偏差易导致接触电阻升高。

方案：使用经校准的压接工具，严格按端子规格书操作；定期检测压接高度，发现氧化迹象时用无纺布蘸异丙醇清洁触点。

4. 高温环境外壳变形

问题：尼龙材质壳体在长期125°C极限温度下可能软化变形，影响端子对位精度。

方案：持续高温工况中，建议更换金属外壳型号；定期停机检查壳体结构完整性，避免机械应力集中。

5. 键控对位偏差

问题：键控代码"N"未与匹配公端完全对准，可能导致插合不全或端子损伤。

方案：插合前目视确认键槽方向一致，必要时采用带导向槽的工装辅助定位；禁止强制插拔避免塑壳断裂。
