泰科TE 2362803-5连接器中文手册_现货采购_配套型号指南

泰科2362803-5连接器是一款专为线到线或缆到缆应用设计的公端子护套，采用2行4位布局。其核心特性包括180°出线角度以支持自由悬挂电缆安装，压接端接方法确保稳固连接。端子类型为插针，接合插针直径为0.4mm，中心间距4mm，工作温度范围为-40°C至105°C，适用于RTK 031型电缆。壳体为绿色，无密封或位置锁定功能。作为泰科产品，它继承了高可靠性、兼容性强及机械耐用性优势，可在工业环境中提供稳定高效的数据连接性能。

一、2362803-5中文手册

分类	详情

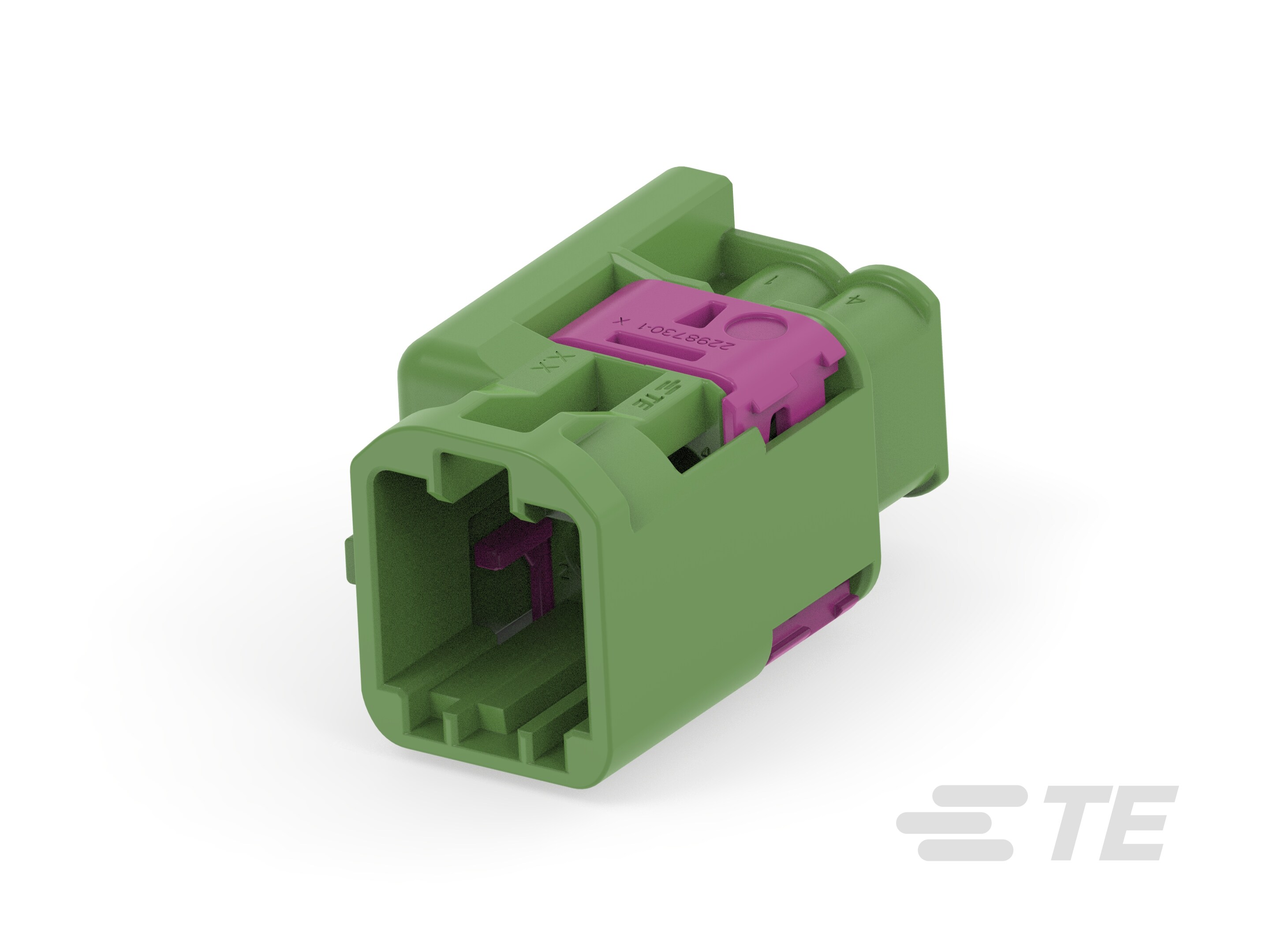

产品图
产品型号	2362803-5
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	线到线 | 缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	2
位数	4
出线角度	180°
连接器和键控代码	E
端子类型	插针
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	绿色
中心线（间距）	4mm[.157in]
工作温度（最大值）	105°C[221°F]
电缆类型	RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2362803-5现货
原厂手册	2362803-5数据手册.PDF

二、2362803-5配套型号

三、2362803-5适用领域

泰科2362803-5连接器凭借其可靠连接、精准适配性及灵活安装特性，广泛应用于以下领域：

1. 工业自动化与机械控制：键控代码E与180°出线角度适配高振动环境，工作温度范围-40°C至105°C支持稳定信号传输，压接式端子确保在生产线、机械臂等场景中的长期可靠性，避免信号中断风险。

2. 汽车电子系统：精准端子对准机制（接合插针直径0.4mm）防止误插，适用于车载ECU、线束接口及控制模块，保障关键行车安全与数据准确性，4mm间距平衡信号密度与抗干扰性能。

3. 通信与数据传输：线到线/缆到缆系统与自由悬挂安装支持路由器、基站或网络设备内部电缆布局，2行4位结构优化连接效率，兼容高速数据流传输，确保在紧凑空间中的高效运转。

4. 医疗仪器与设备：宽温度适应性（-40°C至105°C）与可维修设计简化医疗设备内部布线维护，插针端子提供稳定接触，降低消毒或高使用频次下的连接故障概率。

5. 能源与照明系统：自由悬挂安装方式适配太阳能控制器、风力发电等紧凑电缆管理，绿色壳体提升户外环境可视性，低维护需求保障在粉尘或多变气候条件下的持久运行。

该连接器通过键控对准、压接端子和温度耐受能力，在复杂工业与电子场景中实现高效、安全的稳定连接。

四、2362803-5常见问题与解决方案

1. 安装松动或脱落

问题：连接器采用自由悬挂安装方式（电缆安装），缺乏额外固定点，在振动或外力作用下易出现移位或脱落风险。

方案：建议添加外部应力消除附件如卡扣或绑带，确保电缆受力均匀分布，或增设支撑结构以分散外部应力，提升稳定性。

2. 密封性能不足

问题：产品不具备密封功能（可密封属性为否），在潮湿或污染环境中易渗入水分或污染物，可能导致内部组件腐蚀或短路。

方案：在应用环境中定期清洁连接面，使用硅胶密封圈等外部辅助密封措施增强防护；建议控制环境湿度不超过80%RH以降低风险。

3. 端子接触不良

问题：端子类型为插针（直径0.4mm），压接端接方式若操作不当（如压接高度超出±0.2~0.5mm公差）或端子氧化，可造成接触电阻异常和连接失效。

方案：操作时严格遵循压接公差规范，采用专用工具清洁端子氧化层；必要时更换端子以确保可靠连接。

4. 外壳变形或老化

问题：连接器外壳未指定材质（常见为尼龙类），在高温环境（工作温度上限105°C）或接触腐蚀性液体时易发生变形或材质降解。

方案：避免暴露于强酸、碱或高温（超过105°C）场景；定期检查外壳完整性，在极端工况下可选金属外壳替代型号。

5. 键控对准偏差

问题：键控代码E若未与公端精确匹配或安装错位，可导致连接不稳定或无法有效对接。

方案：安装前核对两端键控代码和端子排列顺序；使用对准工具辅助定位，确保连接时的精密对准。
