电源接线端子引脚深度解析：结构选型与故障预防全指南

电源接线端子引脚是电流传输的“物理桥梁”，其设计缺陷可导致40%的连接器失效。依据IPC-610与IEC 60512标准，引脚性能由材质导电率(如铍青铜80%IACS)、镀层厚度(金0.8μm/锡3μm)、载流密度(5A/mm²)等参数决定，接插世界网系统解析引脚结构选型要点，结合莫仕压接针0.25N插拔力、中航光电铜合金针150℃耐温等实测数据，帮助工程师规避接触失效风险。

一、引脚核心参数与性能关联

1. 导电材质与载流能力

2. 镀层工艺与可靠性

镀金(0.8μm)：接触电阻≤1mΩ(泰科CPC系列)，成本比镀锡高40%，适用高频场景。

镀锡(3μm)：抗氧化性强，东普电子DP-01系列盐雾测试96小时合格，单价仅0.5元/针。

二、8类引脚结构选型指南

1. 直针(PCB垂直安装)

泰科1779171-1：引脚长度3.5mm，适用于2.54mm间距插座，贴片焊接温度260℃±5℃。

2. 弯针(90°侧出线)

中航光电J599/20KA：弯折半径≥1.5倍针径，插拔寿命5000次，用于机柜电源模块。

3. 穿孔针(波峰焊适用)

莫仕47053-1000：针脚直径0.6mm，孔径匹配+0.1mm，透锡率需>75%(IPC-J-STD-001)。

4. 压接针(免焊接方案)

凌科DL28系列：压接力8-10kN，抗拉力>80N，汽车线束专用。

5. 弹性针(浮动连接)

PROCONECT Pogo Pin：行程0.8mm，接触电阻<20mΩ，用于充电桩插拔接口。

三、引脚焊接与装配工艺规范

1. 焊接温度曲线(以锡铅焊料为例)

2. 压接工艺关键点

压接高度公差：±0.05mm(如莫仕MX150要求1.25±0.05mm)

剖面检测：导体填充率>80%，绝缘层无破裂(IPC-A-620 Class 3)

四、三大引脚故障解决方案

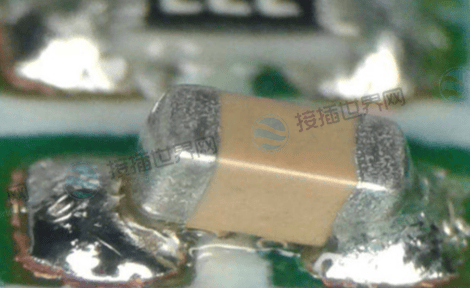

1. 虚焊/冷焊

成因：引脚氧化或温度不足

解决：

镀层增厚至3μm锡(东普电子方案)

氮气回流焊降低氧化(氧含量<100ppm)

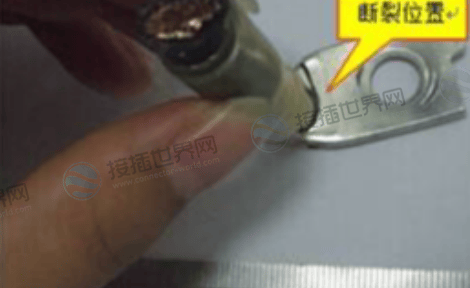

2. 引脚断裂

成因：机械应力集中

解决：

弯针根部加圆角(R≥0.3mm，中航光电标准)

选用铍青铜材质(抗拉强度>1000MPa)

3. 电化学迁移

成因：潮湿环境+直流偏压

解决：

引脚间距增至2倍线径(IPC-2221B标准)

涂覆三防漆(乐泰3-6650，厚度50μm)

电源接线端子引脚选型的本质是平衡电气性能、机械强度与成本：

载流场景：优选铍青铜针(7A/mm²，如中航光电HC系列)

高频场景：必选镀金针(<1mΩ，泰科CPC系列)

振动环境：弯针需R角设计+铍青铜材质(抗拉>1000MPa)
