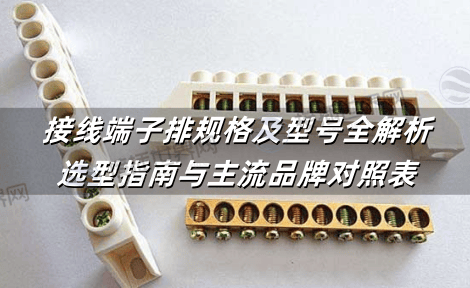

接线端子排规格及型号全解析：选型指南与主流品牌对照表

接线端子排规格及型号选错可能导致30%的系统故障。依据IEC 60947-7标准，选型需综合电流承载(1A-200A)、电压等级(50V-1000V)、间距(3.5mm-10.16mm)等参数，接插世界网系统解析规格命名规则(如泰科1776系列/菲尼克斯UT 4)，对比8大品牌技术差异，结合接插世界网“3D选型工具”与“型号替代库”，助您5分钟锁定合规方案。

一、6大核心规格参数详解

1. 电流与电压等级

2. 间距(Pitch)与位数

常见间距：5.0mm(工业控制)、7.62mm(电力柜)、10.16mm(高压设备)

位数选择：

<12位：直通型(如WAGO 221-412)

≥24位：带标记座(菲尼克斯PT 4)

3. 接线方式与结构

螺钉式(泰科1776系列)：扭矩0.6-1.2N·m，适用6-35mm²线径

弹簧式(WAGO 221)：免工具快接，支持0.2-4mm²柔性线

栅栏式(中航光电JG系列)：双螺钉压接，耐振动20G

二、主流品牌型号解码规则

1. 泰科(TE Connectivity)

型号示例：1776-2410

1776：系列代码(通用螺钉端子)

24：位数(24位)

10：电流代码(10A)

2. 菲尼克斯(Phoenix Contact)

型号示例：UT 6-8/4

UT：通用端子

6：电流76A

8：位数8位

/4：针距4mm

3. WAGO

型号示例：221-415

221：杠杆弹簧端子系列

415：位数15位(4代表1.5mm²线径)

三、三大应用场景选型对照表

四、选型失误的20%成本优化方案

1. 参数过配修正

案例：24V控制回路误选100A端子 → 改用WAGO 221-413(单价¥2.5 vs ¥45)

原则：电流按实际负载1.2倍选型

2. 国产替代策略
