电源线端子怎么接上去?七步操作指南与防错技巧详解
电源线端子怎么接上去?行业数据显示，32%的电气故障源于接线操作失误，接插世界网依据IEC 60998-1和IPC/WHMA-A-620标准，分七步拆解端子安装全流程，结合泰科Dynamic螺钉端子扭矩规范、莫仕MX150压接剖面标准、凌科DL28防水端子锁止技巧，帮助工程师和电工实现“零失误接线”，降低设备故障率。
一、工具与材料准备(3项必检)

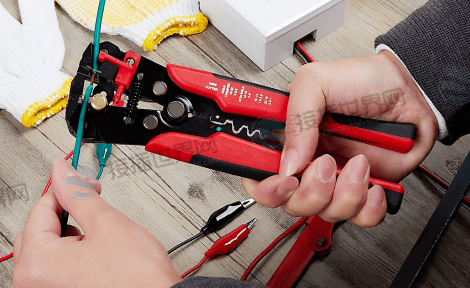

1. 剥线工具
剥线钳精度：误差≤0.2mm(推荐凯尼派克12 62 180)
剥线长度：
螺钉式：8±0.5mm(泰科标准)
弹簧式：10±1mm(WAGO 221系列)
压接式：7±0.3mm(莫仕MX150)
2. 紧固工具

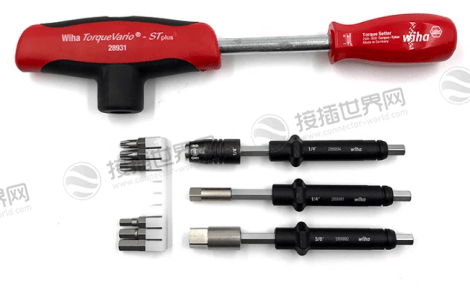

扭矩螺丝刀：范围0.2-1.5N·m(如威汉28515)

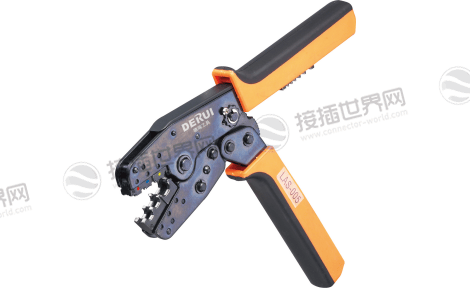

压接钳：专用模具匹配端子(如AMP 68992压接莫仕端子)
3. 检测仪器

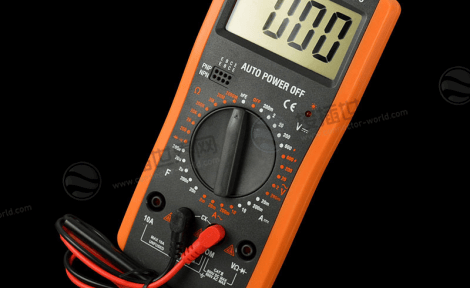

万用表：测量接触电阻(目标<5mΩ)

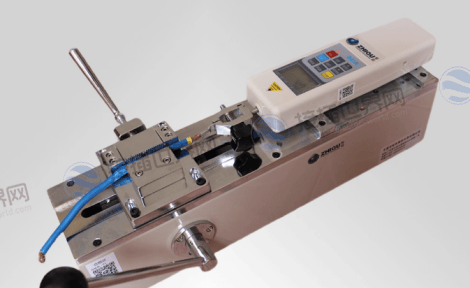

拉力计：验证压接强度(>80N)
二、三类端子接线步骤详解

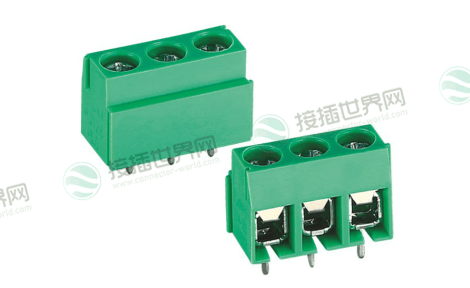

螺钉式端子(以泰科Dynamic 6mm²端子为例)
1. 剥线与处理：
剥除绝缘层8mm，铜丝捻紧无散丝
涂导电膏(泰科推荐No-Ox-ID A)防氧化
2. 端子接入：
螺丝旋松3圈，线芯垂直插入到底
铜丝不外露，绝缘层距端口≤1mm
3. 扭矩紧固：
分两次拧紧：先0.6N·m(50%)，再1.2N·m(100%)
螺丝交叉顺序：1→3→2→4(四孔端子)

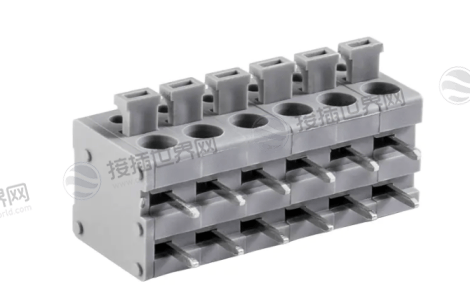

弹簧式端子(WAGO 221-413为例)
顺序1. 开启夹扣：
按压橙色操作杆至90°(听到“咔”声)
顺序2. 线缆插入：
线芯垂直推入，直至触底(深度≥8mm)
顺序3. 锁紧验证：
松开操作杆，轻拉线缆(力<40N)确认无位移

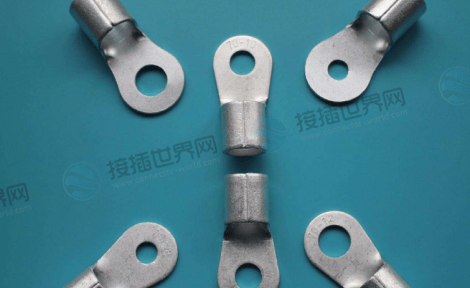

压接式端子(莫仕MX150 2.5mm²为例)
顺序1. 剥线与穿入：
剥线7mm，线芯完全插入压接筒
绝缘层进入压接翼内0.5mm
顺序2. 压接操作：
压接钳对准色标区(2.5mm²对应蓝色)
一次压接到位(8-10kN力)
顺序3. 剖面检测：
六边形压痕均匀，铜丝填充率>80%(IPC-A-620标准)
三、端子连接器装配关键步骤
1. 端子插入方向：
观察防错插设计(如泰科CPC键槽/莫仕色标)
错误案例：反向插入导致针脚弯曲(维修成本≥¥200/次)
2. 锁止机构激活：
滑动卡扣式(凌科DL28)：推至锁定位听到“嗒”声
螺纹式(M12接口)：扭矩0.5-1.5N·m旋紧
3. 拉力消除措施：
线缆固定点距端子≤50mm
扎带张力<30N(防止端子受力)
四、接线后三大验证测试
1. 电气测试
2. 机械测试
振动测试：20G加速度/10-500Hz，30分钟无松脱
插拔力检测：弹簧端子0.5-1.5N，压接端子<15N
3. 环境防护检测
IP68级端子：水下1米/30分钟(住友AF3系列)
热成像检查：端子温升<25℃(30A电流下)
五、常见故障预防方案
⚠️ 虚接预防
氧化处理：铜丝镀锡或涂导电膏
清洁接触面：无水乙醇棉片擦拭
⚠️ 松脱预防
螺钉端子：加弹簧垫片(中航光电HC系列)
压接端子：尾部点胶(乐泰4860)
⚠️ 短路预防
线头毛刺处理：用线鼻子压接裸露端
间距控制：>2倍线径(IPC-2221B)
电源线端子怎么接上去?核心七步法：准备→剥线→处理→接入→锁紧→测试→防护。牢记三大铁律：
1. 扭矩精准(螺钉式1.2N·m@6mm²)
2. 压接充分(剖面填充率>80%)
3. 双重验证(电阻测试+机械拉力)
