接线端子排接线方法详解：五种连接技术步骤与适用场景
接线端子排接线方法直接关乎电气系统的可靠性与安全性。错误的连接可能导致接触不良、温升超标甚至短路风险，接插世界网依据国家标准与行业实践(如GB/T 14048.7)，系统解析螺钉紧固、压接技术、绝缘刺破等五大方法的操作步骤、适用场景及避坑要点，助力工程师在工业控制柜、电力设备等场景实现高效合规连接。

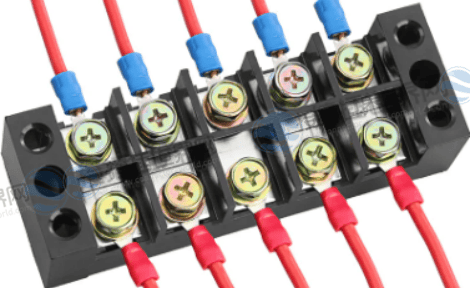

一、螺钉连接：最通用的固定方式
螺钉连接是应用最广泛的接线端子排接线方法，适用于大多数工业场景：
1. 操作步骤
剥线：去除导线末端绝缘层，裸露长度6-8mm(与端子孔深匹配);
插入：将导体插入端子孔底部，确保无绝缘层残留孔内;
紧固：用螺丝刀拧紧螺钉，扭矩需严格按规格(如M3螺钉最大0.4N·m)。
2. 技术要点
导线匹配：硬线(如BV铜线)优先，软线需配合OT端头防止松脱;
防松动设计：弹片式端子(如速普SP系列)内置弹簧垫片，抗30g振动;
冗余原则：8A负载需选10A端子，预留25%电流余量。
3. 适用场景
配电柜强电回路(如栅栏式端子TB-6015);
需频繁维护的控制回路(可随时拆卸)。

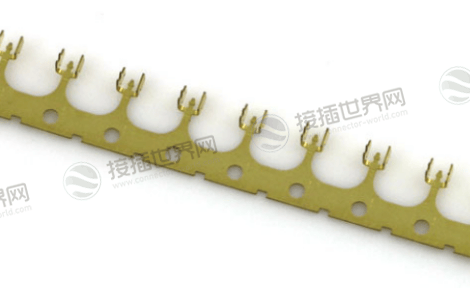

二、压接连接：高可靠性的永久性方案
压接通过金属塑性变形形成“冷焊”效果，适用于大电流与恶劣环境：
1. 操作步骤
选型：按导线截面积选择匹配的压接筒(如4mm²导线配4EN端子);
压接：用专业压接钳挤压端子筒，使导体与接触件互熔变形;
检测：剖切样本验证压接后截面无气孔，金属填充率>80%。
2. 技术优势
高机械强度：抗拉强度比焊接高30%，耐盐雾、湿热环境;
低阻抗通路：铜合金镀锡层接触电阻≤0.5mΩ，减少温升。
3. 典型应用
新能源充电桩大电流端子(如TC-2004支持600A);
轨道交通设备(抗振动要求高)。
三、刺破连接(IDC)：高效带状电缆方案
刺破连接(绝缘位移连接)无需剥线，60年代由美国发明，适用于高密度信号传输：
1. 操作原理
U形簧片：端子内部带锐角簧片，刺破电缆绝缘层;
导体夹持：导线滑入簧片槽内形成气密性连接。
2. 操作规范
线规匹配：仅适用规定线径的带状电缆(如0.5mm²±0.05mm);
工具要求：手动压接器垂直施压，防止簧片歪斜。
3. 应用场景
印制电路板(PCB)信号端子;
弱电控制系统(如PLC I/O模块)。
四、焊接与绕接：特殊场景的补充方案
1. 焊接技术

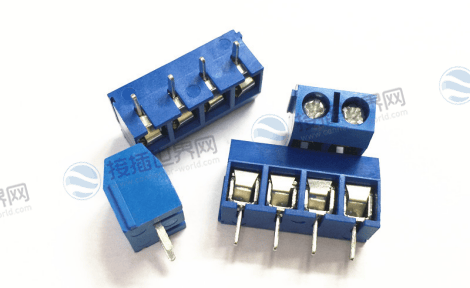

适用场景：精密仪器、PCB端子(如WAGO 2081系列);
镀层要求：焊接端需锡/银/金镀层(防氧化);
缺陷规避：虚焊检测需X光扫描，成本较高。
2. 绕接技术
操作要点：导线缠绕带棱角接触柱，张力控制延伸率(>15%);
局限性：仅支持0.25-1.0mm²细导线，军工领域应用为主。
五、安全规范与常见错误规避
1. 极性防错设计
双层端子排严格分区：上层接0V/零线，下层接24V/火线;
标识系统：端子标注“L1”“PE”等符号，避免反接短路。
2. 国标强制要求
对地距离：电流回路端子排距地≥350mm(变电站设计规范);
试验端子：电流互感器回路必须用OT试验端子，防开路高压。
3. 故障预防措施
温升测试：满负载运行后温差≤45K(GB/T 14048.7);
定期维护：螺钉连接点每2年复紧(振动场景缩至半年)。
表：五大接线方法对比与选型指南
接线端子排接线方法的选择绝非简单工艺问题，而是电气安全的核心防线。从螺钉连接的灵活维护、压接技术的百安级承载，到刺破连接的高效信号传输，每种方法都是对场景需求与安全规范的精准回应。工程师需紧扣电流负载、环境适应性、可维护性三大维度，严格遵循国标对间距、冗余、试验端子的强制要求。未来，随着免工具插拔(Push-in)技术的普及，接线效率将进一步提升，但理解五大经典方法的本质，仍是构筑可靠电气系统的基石。
