泰科TE 2-2362803-4连接器中文手册_现货采购_配套型号指南
泰科2-2362803-4是一款高性能缆到缆连接器，采用公端子护套设计，具备2行4位配置和180°出线角度，便于电缆安装。其插针端子直径0.4mm，压接端接确保电气稳定，中心间距为4mm。工作温度范围宽达-40°C至105°C，适用于严苛环境如工业控制或通信系统。壳体为酒红紫色，不具密封或屏蔽功能，但依托泰科品牌的高可靠性及机械性能，可提供持久连接。该型号适用于同轴电缆的自由悬挂应用。
一、2-2362803-4中文手册
| 分类 | 详情 |
|---|---|

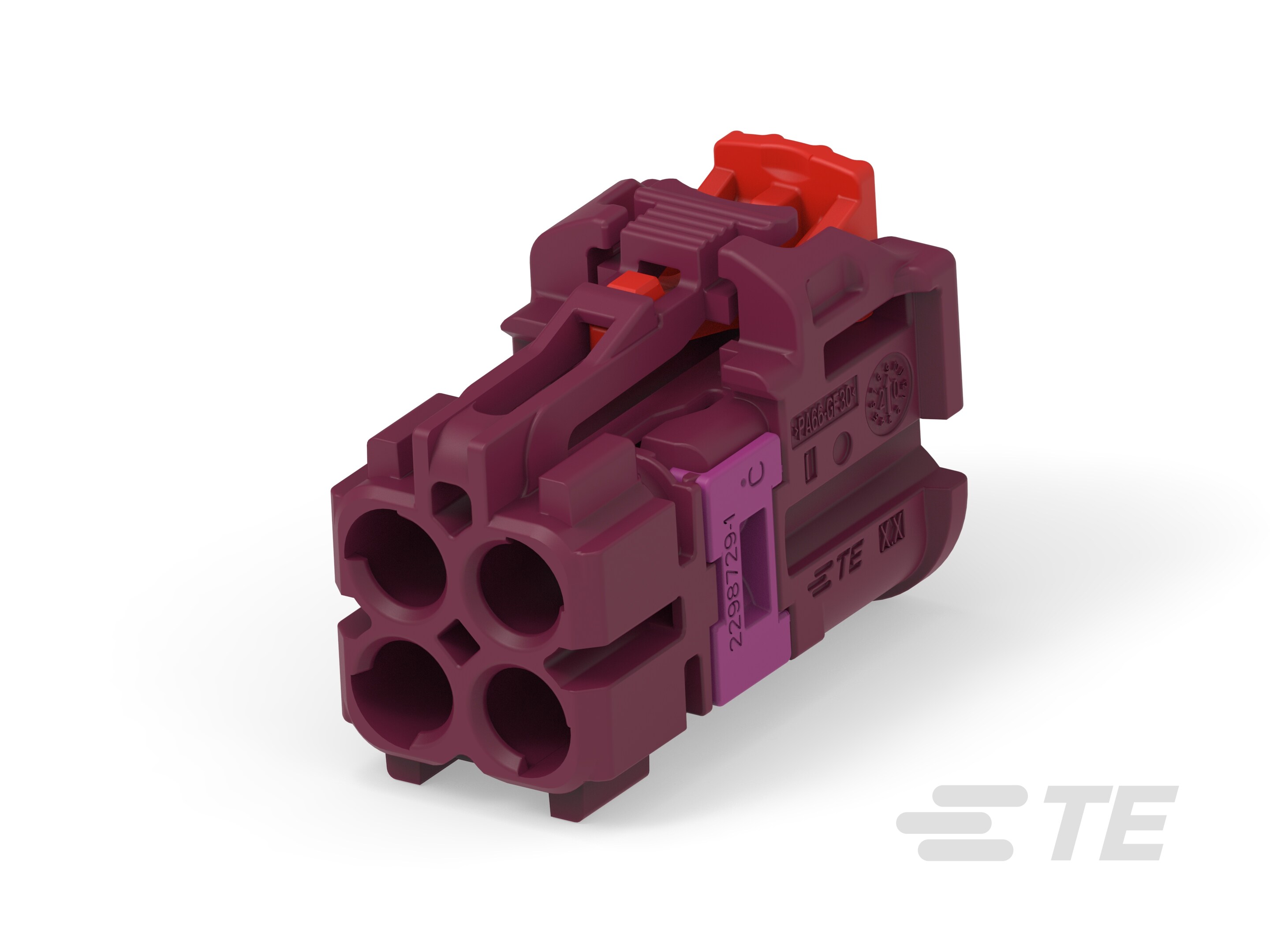

| 产品图 |
|
| 产品型号 | 2-2362803-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 2 |
| 位数 | 4 |
| 出线角度 | 180° |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 中心线（间距） | 4mm[.157in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 封装数量 | 1400 |
| 封装方法 | Box |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2-2362803-4现货 |
| 原厂手册 | 2-2362803-4数据手册.PDF |
二、2-2362803-4配套型号
| 配套型号 | 产品图 |
|---|---|

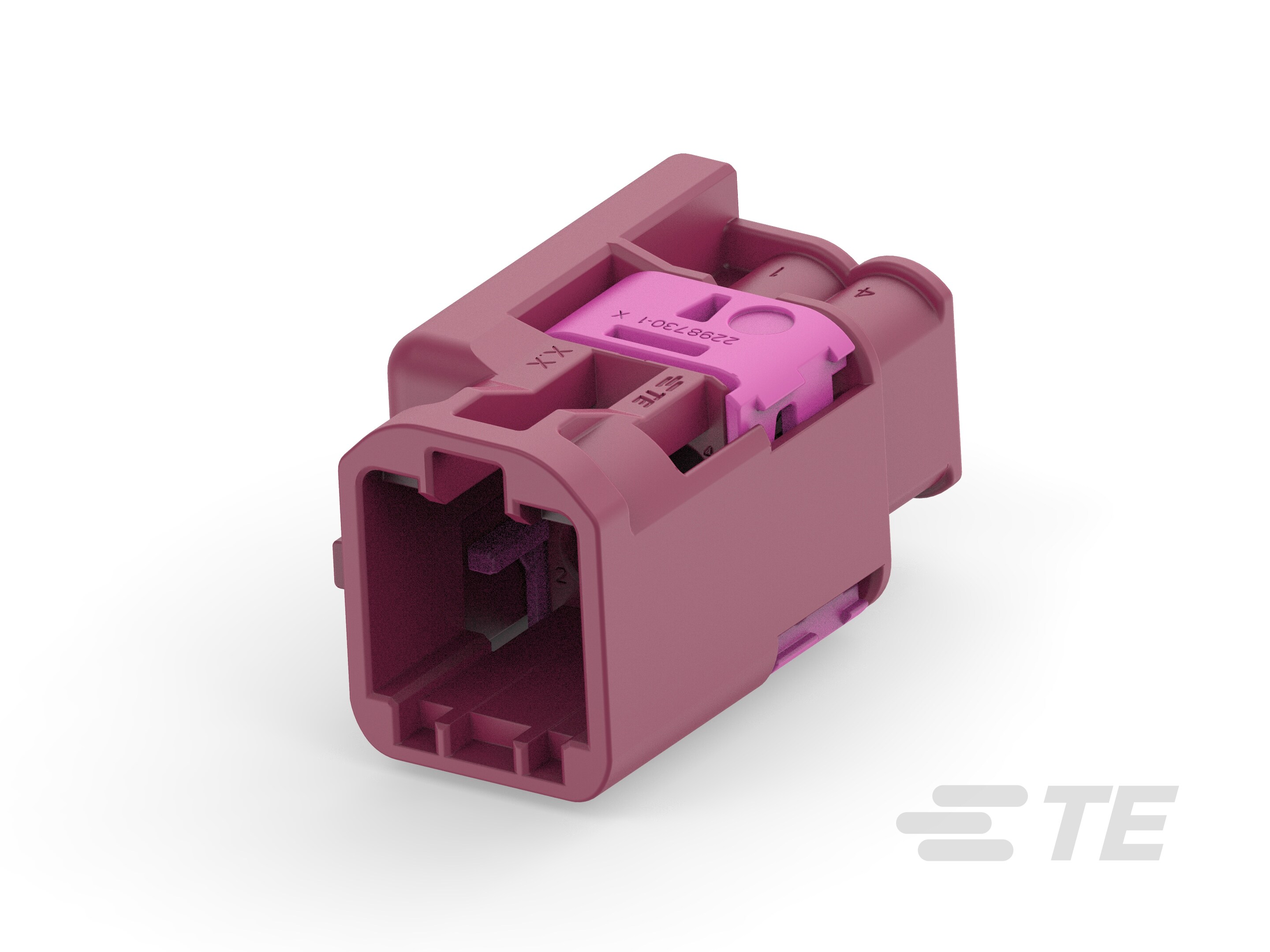

| 2-2298721-4 |
|
| 2298721-4 | 暂无 |
| 更多配套型号查询 | 2-2362803-4配套型号大全 |
三、2-2362803-4适用领域
泰科2-2362803-4连接器凭借其稳定结构、宽工作温度范围及特定机械特性，适用于多个关键工业领域，实现可靠的缆到缆连接和信号传输。
1. 汽车电子与线束系统：键控代码D（防止误插）与压接式端接方式（接合插针直径0.4mm）确保在车载ECU、传感器接口等高振动环境中稳定运行，工作温度-40°C至105°C适配极端冷热循环，酒红紫外壳提供快速识别。
2. 工业自动化与控制设备：自由悬挂安装类型优化紧凑空间电缆布局，2行4位配置（中心线间距4mm）简化设备间信号传输，宽温度范围与180°出线角度支持工厂机械和机床的高可靠性需求。
3. 通信与数据传输基础设施：缆到缆连接系统适用于路由器、交换机等网络设备的内部互联，同轴电缆端接结合公端子护套设计维持信号完整性，4mm间距平衡密度与抗干扰能力。
4. 替代能源与户外系统：工作温度范围-40°C至105°C抵抗极端环境变化（如太阳能逆变器或风电机组），自由悬挂结构适配复杂布线，酒红紫壳体增强户外环境中的辨识度。
5. 家用电器与消费电子：压接式端接确保电源和低频信号传输的可靠性，简单插入对准机制（键控代码D）便于生产与维护，适用于电器内部连接和消费类设备接口。
该连接器通过键控对准、宽温性能及稳定端接设计，保障在严苛场景中的长期耐用性和信号准确性。
四、2-2362803-4常见问题与解决方案
针对泰科（TE Connectivity）型号2-2362803-4连接器（一款公端子护套设计、缆到缆系统、电缆自由悬挂安装的连接器），基于其产品特性如工作温度范围（-40至105°C）、压接端子、键控代码D等常见应用场景，结合行业经验总结如下常见问题及对应解决方案。此连接器适用于通信设备、消费电子等需高可靠连接的领域，维护时需注意规范操作与预防性措施，以避免性能下降或设备故障。
1. 安装松动或脱落
问题：自由悬挂安装方式缺乏固定支撑点，在振动或外力干扰下易导致连接器整体松动或电缆脱离。
方案：加装应力消除附件（如卡扣或尼龙绑带），均匀分散电缆受力；或在关键位置增设支撑结构，确保安装稳固。
2. 密封性不足
问题：连接器不具备密封功能（可密封：否），当环境湿度高或污染物侵入时，易引起内部短路或端子腐蚀。
方案：定期清洁连接界面，加装硅胶密封圈辅助防水；控制操作环境湿度（建议≤80% RH），避免在潮湿场景使用。
3. 端子接触不良
问题：母端插针端子（直径0.4mm）压接不当或长期暴露氧化，引起接触电阻升高、信号中断或插拔故障。
方案：按指定公差（压接高度±0.2~0.5mm）作业，使用专用工具清除氧化层；定期检查端子状态，必要时更换新件。
4. 外壳变形或腐蚀
问题：酒红紫壳体在高温（接近105°C上限）或暴露于腐蚀性液体（如强酸强碱）环境下易软化或降解。
方案：避免在腐蚀性环境中部署；高温应用时选用金属替代型号（如可用），并实施定期目视检查，确保壳体完整性。
5. 键控错位或对准偏差
问题：键控代码D未与配对端精确匹配（如端子排列不一致），造成插接困难或连接不稳定。
方案：安装前验证键控代码和端子顺序对齐；采用对准引导工具辅助定位，保障插拔过程准确高效。
