泰科2362803-9是一款双排四位线对线/缆对缆连接器，采用水蓝色公端子护套设计，键控代码Z。其结构包括两行四列插针端子，间距4mm，出线角度180°；端子直径为0.4mm，通过压接方式实现高效电缆端接（适用RTK 031电缆），并支持自由悬挂安装。不可密封且无屏蔽，但具备宽工作温度范围（-40°C至105°C），确保在工业自动化、控制设备等复杂环境中的高可靠性和机械稳定性。依托TE品牌优势，该连接器提供卓越电气性能与耐用性，满足严苛应用需求。

一、2362803-9中文手册

分类	详情

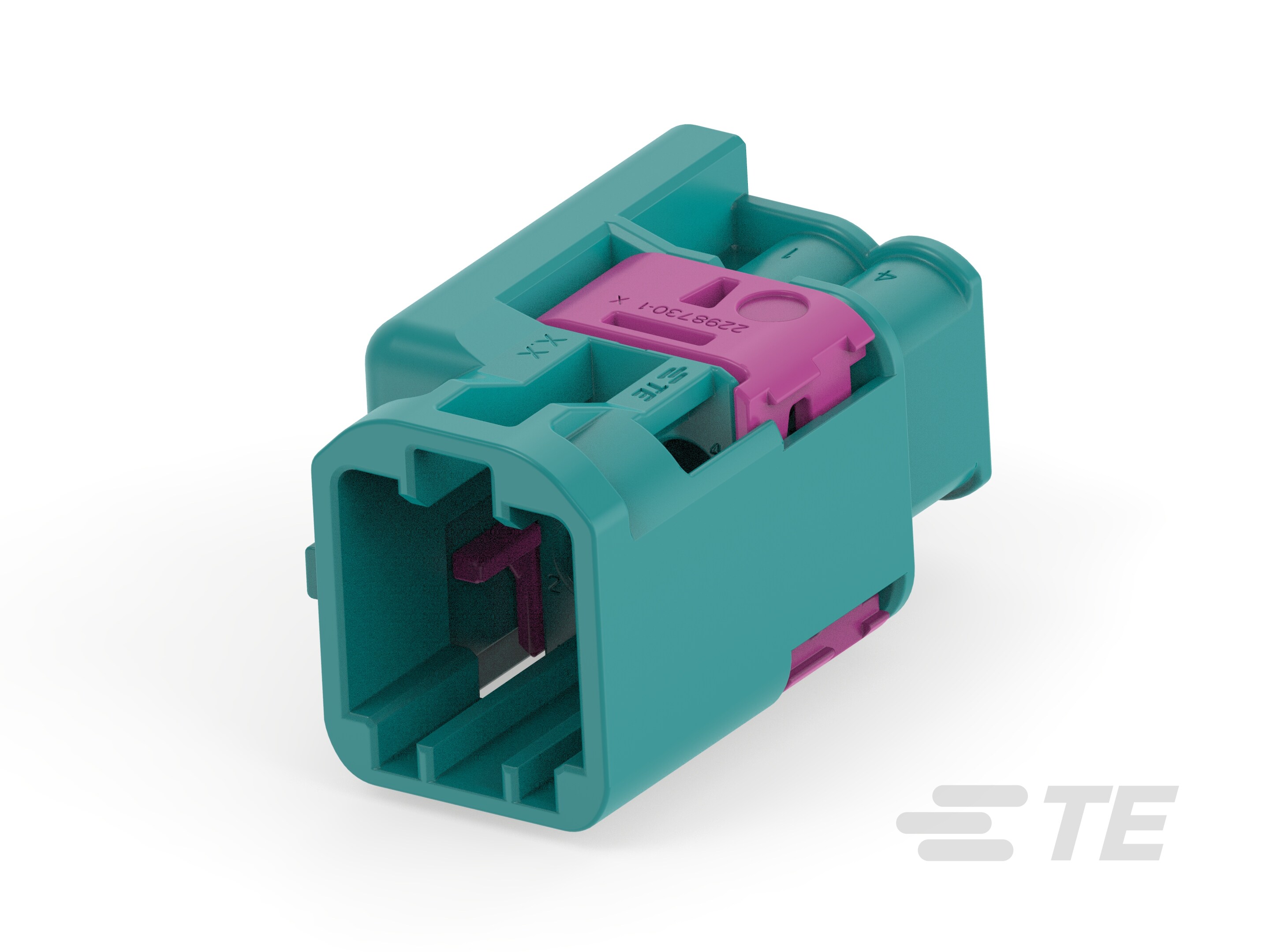

产品图
产品型号	2362803-9
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	线到线 | 缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	2
位数	4
出线角度	180°
连接器和键控代码	Z
端子类型	插针
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
中心线（间距）	4mm[.157in]
工作温度（最大值）	105°C[221°F]
电缆类型	RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2362803-9现货
原厂手册	2362803-9数据手册.PDF

二、2362803-9配套型号

三、2362803-9适用领域

泰科2362803-9连接器以其高可靠性、灵活连接性及宽温设计，在多个领域提供稳定性能，适用于以下具体场景：

1. 工业自动化与控制：-40°C至105°C工作温度范围适应工厂高振动环境，电缆安装方式（自由悬挂）简化复杂布局，压接线缆端接确保长期信号稳定性，支持设备控制链路的可靠连接。

2. 汽车电子系统：键控代码Z结构提供精准端子对准（接合插针直径0.4mm），防止误插插槽，适用于车载线束接口及传感器控制单元，保障行车安全与数据传输一致性。

3. 通信与数据传输设备：2行4位紧凑布局（中心线间距4mm）平衡连接密度，线到线或缆到缆灵活方式适配路由器、交换机内部信号链路，减少信号衰减以提升高速数据传输效能。

4. 医疗仪器与设备：宽温工作范围支持消毒流程，水蓝色壳体便于快速识别内部布线，压接端接简化维护操作，降低医疗设备电缆故障风险。

5. 家电及通用电子：高兼容性（适用多种电缆类型如RTK 031）满足消费电子设备线材需求，自由悬挂安装适应紧凑空间设计，确保电源或信号连接的耐用性。

该连接器通过键控对准机制、压接端接设计及宽温适应性，在多样化场景中实现高效、持久连接，水蓝色壳体进一步提升安装辨识度。

四、2362803-9常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式电缆安装缺乏机械固定点，在振动或外力拉扯场景下易松动位移。

方案：添加应力消除卡扣或绑带固定线缆路径；对于持续性振动环境，增设支撑架分散线束受力点。

2. 环境防护缺陷

问题：非密封设计在潮湿（湿度>80%RH）或多尘环境中易侵入污染物，导致电气性能下降。

方案：部署于湿度敏感区域时加装防尘罩；定期清理接口区域，并严格监控环境湿度。

3. 压接端子失效

问题：0.4mm插针直径的母端子压接高度超差（超出±0.2~0.5mm公差），或氧化导致接触电阻异常升高。

方案：使用经校准的压接工具控制压接高度；氧化触点需采用专用清洁剂处理，严重损伤时更换端子。

4. 尼龙外壳变形风险

问题：尼龙6/6材料在持续高温（接近105°C上限）或接触化学溶剂时可能发生塑性变形。

方案：高温场景改用金属壳体型号；避免接触酸/碱溶剂，定期进行外壳完整性目视检查。

5. 键位对接错误

问题：键控代码「Z」与公端错位装配导致端子物理损伤或连接中断。

方案：插接前双重复核键槽代码；使用导向夹具辅助精密对准，确保插针零偏差接入。
