泰科TE 2362803-6连接器中文手册_现货采购_配套型号指南
泰科2362803-6是一款电缆到电缆的信号传输连接器，采用公端子护套设计，壳体为坚果褐色。其结构为2行4位配置，中心间距4mm，出线角度180度，支持键控代码F和压接端接方法。安装类型为自由悬挂，适用RTK 031电缆，工作温度范围-40°C至105°C（最大105°C），无屏蔽功能。接合插针直径0.4mm，锁定机制位于端子，适用于信号电路但位置无固定保障。
一、2362803-6中文手册
| 分类 | 详情 |
|---|---|

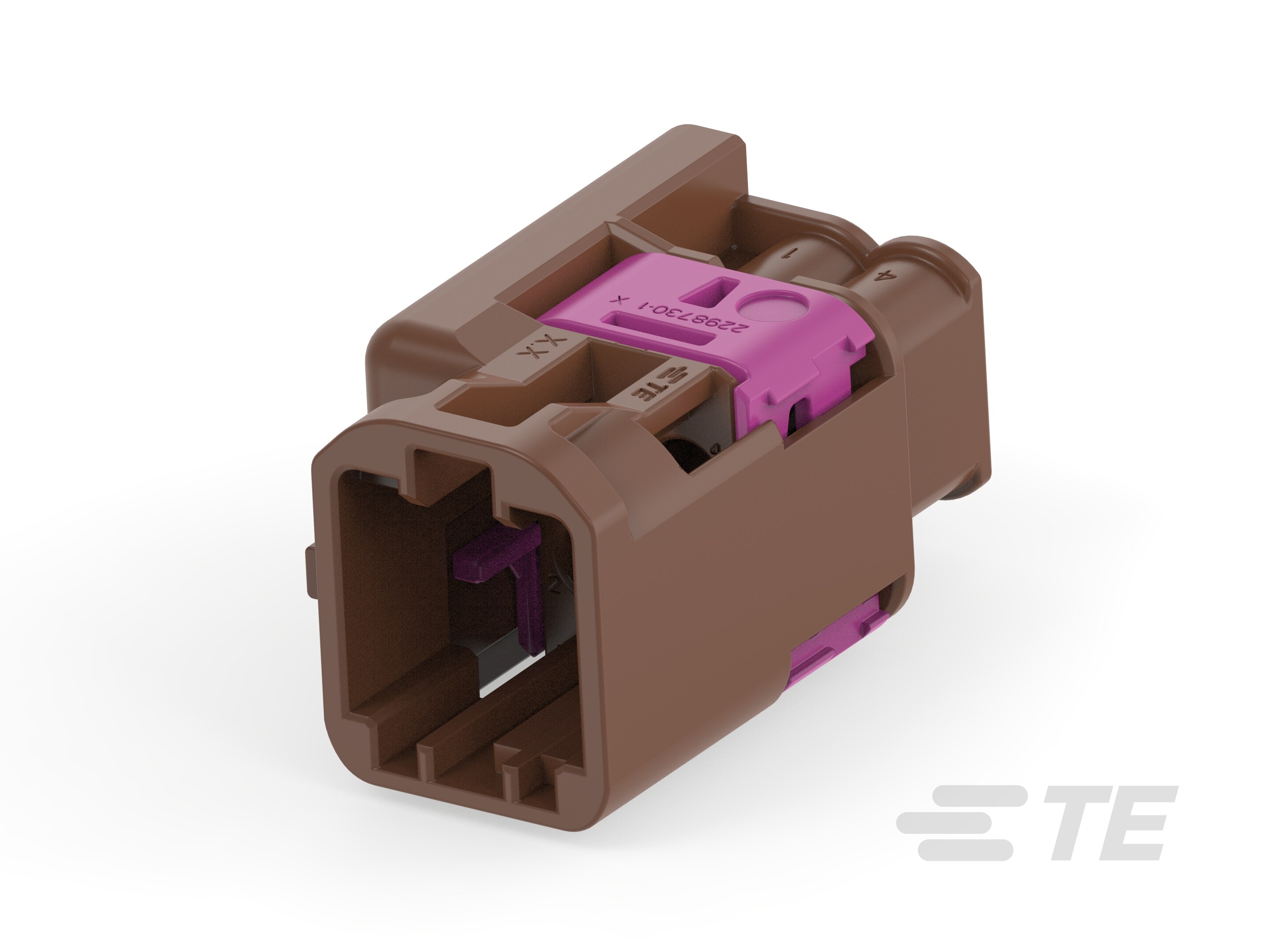

| 产品图 |
|
| 产品型号 | 2362803-6 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 2 |
| 位数 | 4 |
| 出线角度 | 180° |
| 连接器和键控代码 | F |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 坚果褐色 |
| 中心线（间距） | 4mm[.157in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2362803-6现货 |
| 原厂手册 | 2362803-6数据手册.PDF |
二、2362803-6配套型号
| 配套型号 | 产品图 |
|---|---|

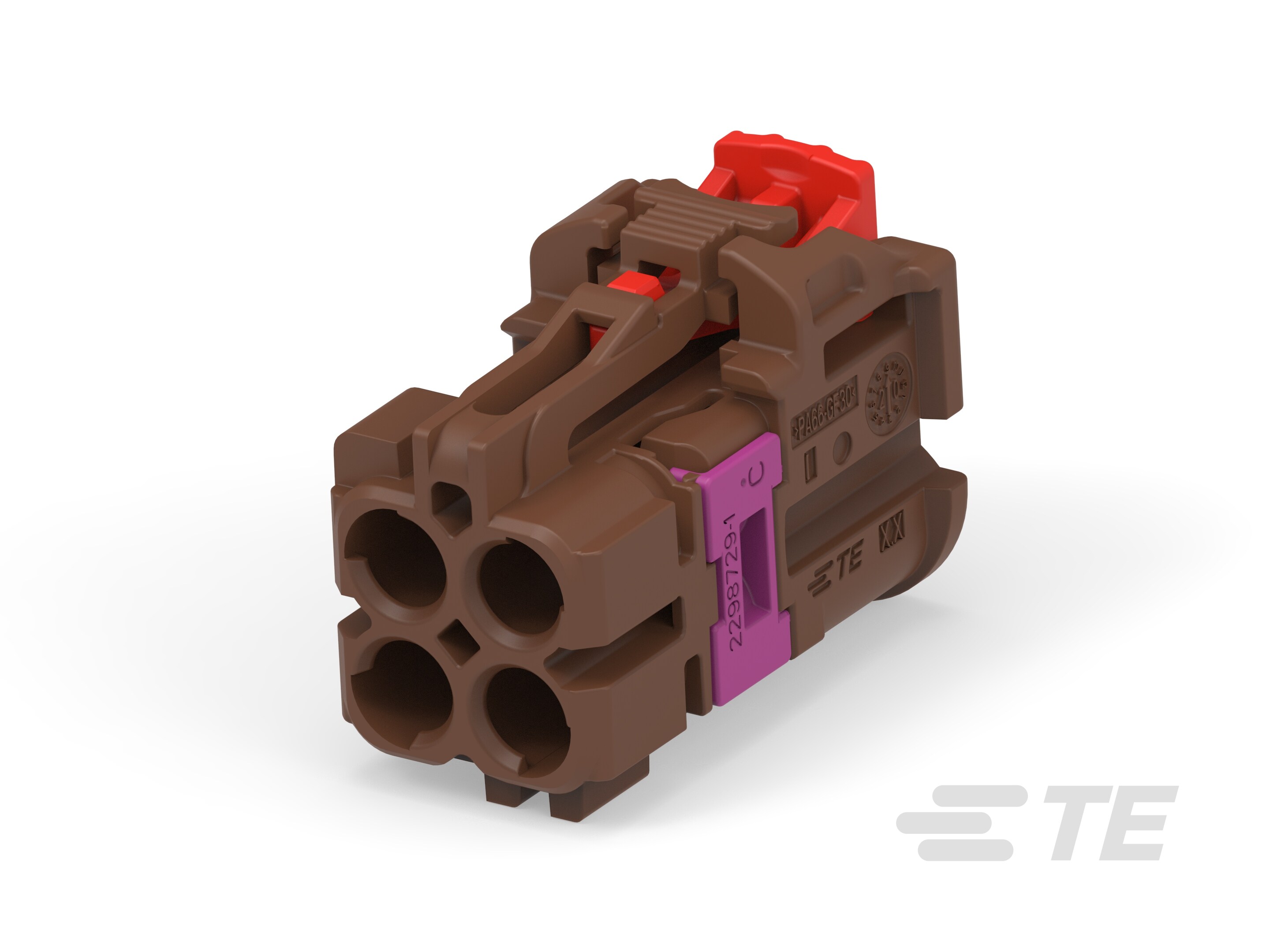

| 2-2298721-6 |
|
| 2298721-6 | 暂无 |
| 更多配套型号查询 | 2362803-6配套型号大全 |
三、2362803-6适用领域
泰科2362803-6连接器凭借其宽工作温度范围、键控对位机制及紧凑缆到缆设计，广泛应用于以下领域：
1. 工业自动化与机械控制：工作温度-40°C至105°C适应工厂高低温变化，键控代码F防止端子误插，自由悬挂安装方式简化机床或传感器等高振动环境中的电缆布局，支持信号传输与设备控制链路的稳定对接。
2. 汽车电子系统：键控对准机制确保ECU和线束接口连接精确，4mm间距与180°出线角度适配车内紧凑空间，信号应用保障行车控制系统的可靠性，工作温度覆盖极端车载环境。
3. 户外能源设备：如太阳能接线箱或风力发电机内部，坚果褐色外壳便于快速识别，宽温适应性（-40°C至105°C）支持无遮蔽环境运行，自由悬挂安装优化电缆管理系统布局。
4. 医疗仪器与设备：宽温度范围兼容消毒流程，压接端接简化维护，信号传输特性适用于监护设备或诊断仪内部布线，键控设计降低操作错误风险。
5. 通信与数据传输：缆到缆结构适配路由器、基站等设备内部线缆互联，2行4位布局（4mm间距）平衡连接密度与信号抗干扰能力，支持高效数据传输。
该连接器通过键控对准、温度适应力及自由悬挂安装，确保复杂场景下的长期稳定连接，坚果褐色外壳提升工业或户外场景的辨识度。
四、2362803-6常见问题与解决方案
1. 安装松动或脱落
问题：电缆安装类型为自由悬挂，缺乏固定支撑点，在振动或外力作用下易导致连接器位移或脱落，影响稳定性。
方案：安装应力消除附件（如卡扣或绑带），确保电缆应力均匀分布，或增加外部支撑结构以分散机械负荷。
2. 密封性不足
问题：可密封性为否，无内置密封机制，在潮湿或高湿度环境（>80%RH）中可能渗入水分或污染物，造成内部腐蚀或信号中断。
方案：定期清洁连接器接口，应用外部防水涂层或硅胶密封圈，并控制操作环境湿度保持在80%RH以下。
3. 端子接触不良
问题：压接线缆端接方法操作不当（公差±0.2~0.5mm），易导致母端子压接高度偏差或氧化，增加接触电阻引起信号衰减或故障。
方案：严格遵循压接公差规范，使用专业工具清洁端子氧化层，必要时根据RTK 031电缆规格更换端子以确保可靠连接。
4. 外壳变形或热损伤
问题：工作温度高达105°C，在高温或热循环条件下可能导致壳体材料（如尼龙基料）软化变形，降低机械强度和耐久性。
方案：避免暴露于>105°C环境，高温场景替换为金属外壳型号，定期检查壳体完整性以防止结构失效。
5. 键控对准偏差
问题：键控代码F设计用于匹配公端，若安装时未对齐或代码错误，可能导致连接不稳定或物理错位。
方案：安装前核实公母端键控代码及端子排列顺序，使用对准工具辅助定位，确保180°出线角度下精确对接。
