泰科TE 2386606-1连接器中文手册_现货采购_配套型号指南
泰科2386606-1是一款专用于电缆对电缆连接的2位连接器，采用母端子护套设计（壳体颜色乌黑），中心间距固定为8毫米，具备180°出线角度，适用于自由悬挂安装方式。线缆端接方法为压接，工作温度范围宽泛（-40°C至105°C），适用于工业电子环境。该型号不具备密封、屏蔽或位置锁定功能，主要支持低频应用场景如设备背板接线。
一、2386606-1中文手册
| 分类 | 详情 |
|---|---|

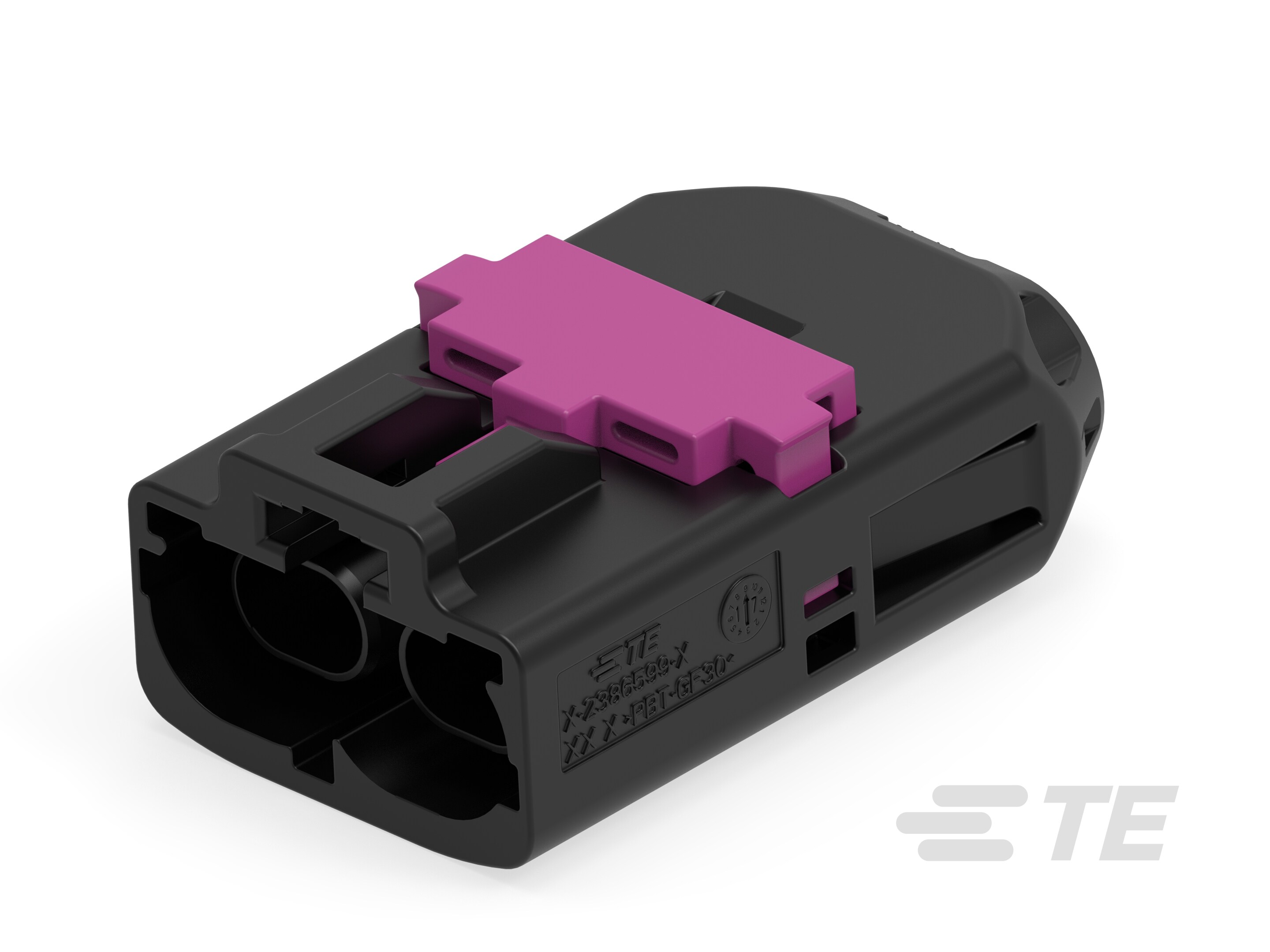

| 产品图 |  |
| 产品型号 | 2386606-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 中心线（间距） | 8mm[.315in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2386606-1现货 |
| 原厂手册 | 2386606-1数据手册.PDF |
二、2386606-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 5-2386612-1 | 暂无 |

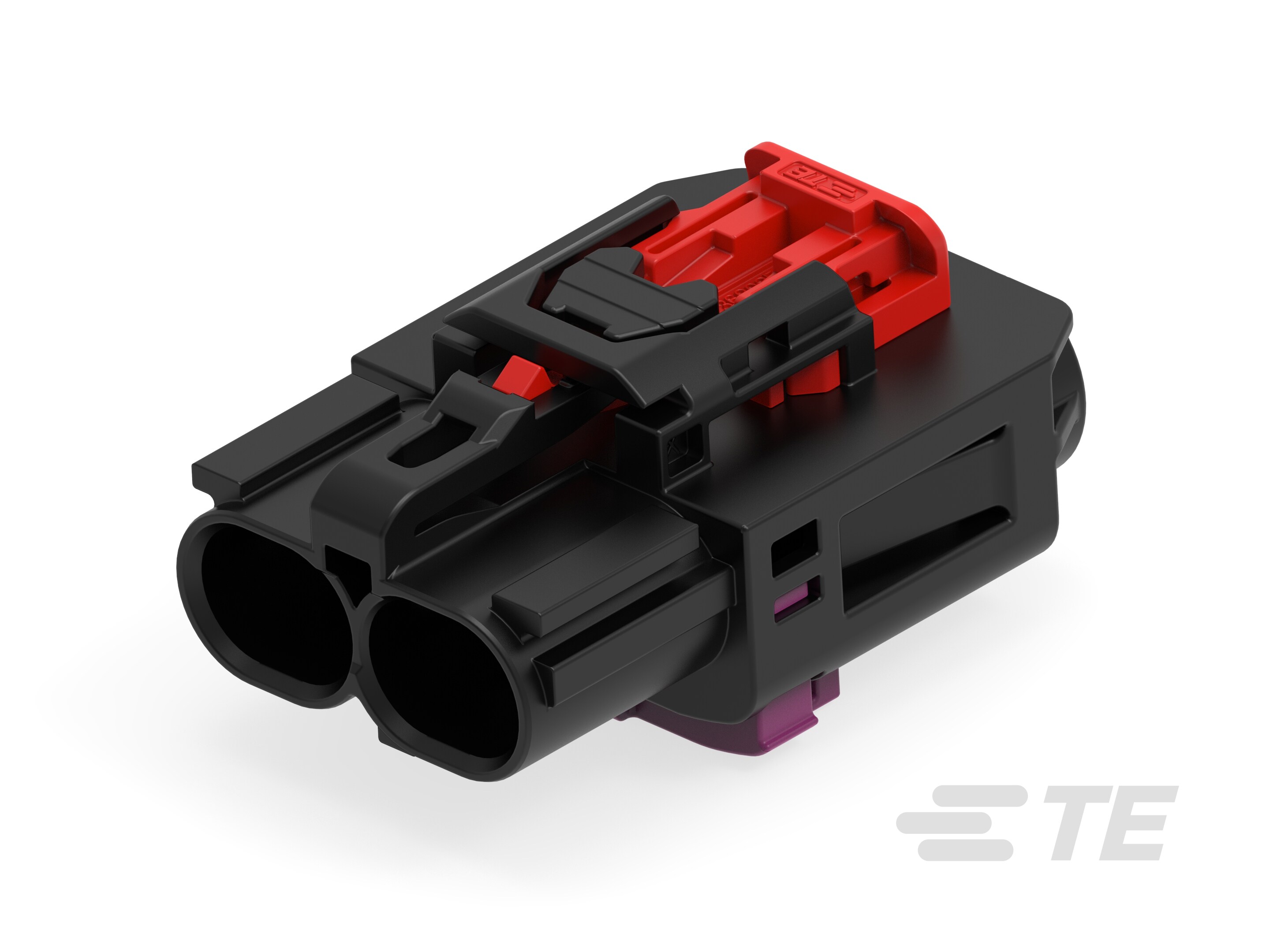

| 2386612-1 |  |
| 更多配套型号查询 | 2386606-1配套型号大全 |
三、2386606-1适用领域
泰科2386606-1连接器凭借其宽温工作性能、坚固的压接结构及紧凑布局设计，主要适用于以下领域：
1. 工业自动化设备内部布线：180°出线角配合电缆自由悬挂安装方式，适应控制柜内狭小空间布线；-40℃至105℃宽温范围支持高温电机、控制器等设备内部线缆连接，8mm间距设计提供可靠信号隔离。
2. 通信设备辅助电路连接：单行双位紧凑结构优化机架内部线缆管理，压接端接确保路由器、交换机等设备电源辅助线路的长期连接稳定性，乌黑色外壳便于设备内部辨识维护。
3. 工业控制仪器内部互连：母端子护套结构适配传感器与控制器间的板端连接，105℃耐温性能满足仪器内部高温环境要求，键控代码A防止同系列连接器误插。
4. 电器设备内部线束接口：压接式线缆端接提升家电控制板与执行单元间的连接强度，大间距设计降低低压信号传输干扰，适用于烘干机、工业烤箱等中高温电器。
该连接器通过宽温适应性、压接式抗振结构及紧凑的双位布局，在设备内部高温、狭小空间场景中保障稳定电连接，乌黑色壳体增强工业环境中的部件识别度。
四、2386606-1常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏机械固定点，外力牵拉或设备振动易导致连接器位移。
方案：增加应力消除结构（如线缆绑带或卡扣夹），分散线束受力点，或增设支撑支架固定连接器主体。
2. 环境防护能力受限
问题：非密封设计（产品资料明确"可密封：否"），污染物易侵入端子区域导致短路风险。
方案：安装时添加第三方防护组件（如独立密封圈），并控制部署环境湿度（建议≤80%RH），定期清理接口积尘。
3. 端子电气接触异常
问题：压接公差偏差或金属氧化引发接触电阻升高，影响信号传输稳定性。
方案：使用高精度压接工具控制压接高度（公差范围±0.2~0.5mm），定期用接触清洁剂处理氧化端子，严重磨损时更换新端子。
4. 外壳结构受损
问题：尼龙材质外壳在高温（>105℃时超过工作温度上限）或化学腐蚀环境下易变形脆化。
方案：规避强酸/碱暴露场景，高温应用时替换为金属外壳型号（如适用），每季度检查外壳形变或裂纹。
5. 键控定位失准
问题：键控代码"A"（产品资料注明）未与公端匹配，强行连接致端子物理损伤。
方案：预安装阶段核实公/母端键控代码一致性，采用导向销工具辅助插合定位，确保端子零偏斜对接。
