TE 2278742-3垂直板对板连接器 金电镀通孔焊接 现货

泰科2278742-3是一款由TE Connectivity生产的单引脚垂直PCB安装连接器，专为信号应用设计。端子接点采用镀金材料（Au），确保优异导电性和耐腐蚀性；接合插针直径0.5mm，PCB端接方式为通孔焊接，提供可靠机械固定。额定电流最大1A，工作温度范围为-30°C至105°C，具有可密封特性，并通过UL 94HB阻燃认证。此连接器适用于工业控制、测试仪器等场景，在严苛环境中实现稳定信号传输。

一、2278742-3中文手册

分类	详情

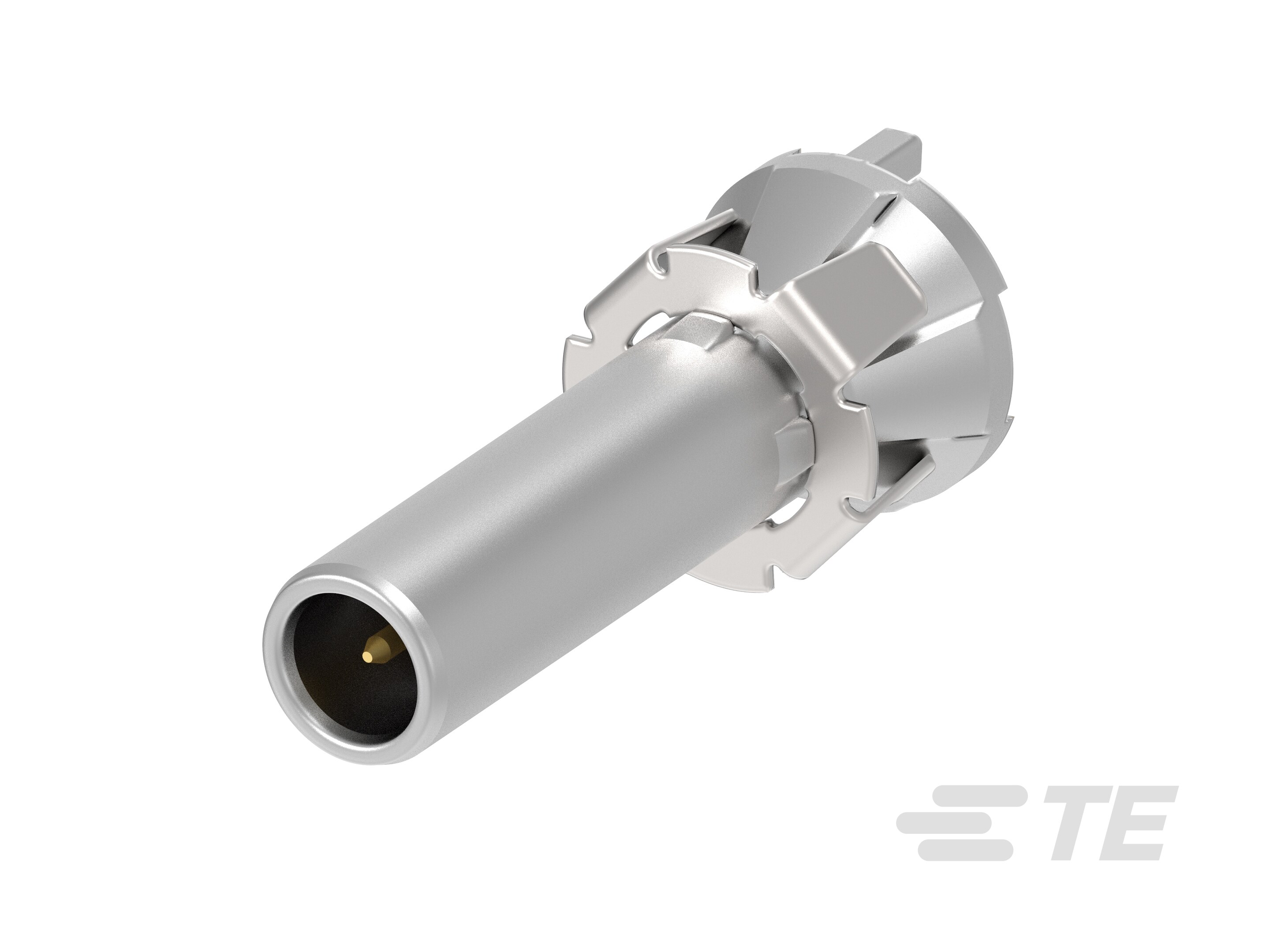

产品图
产品型号	2278742-3
连接器和端子端接到	印刷电路板
可密封	是
行数	1
PCB 安装方向	垂直
位数	1
端子接触部电镀材料	金 (Au)
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
连接器安装类型	板安装
工作温度（最大值）	105°C[221°F]
工组温度范围	-30 – 105°C[-22 – 221°F]
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94HB
采购入口	2278742-3现货
原厂手册	2278742-3数据手册.PDF

二、2278742-3配套型号

三、2278742-3适用领域

泰科2278742-3连接器因其精密设计及可靠性能，适用于以下专业领域：

1. 精密仪器与测试设备：垂直PCB安装方式（通孔焊接）确保信号传输路径最短化，1位单行设计避免空间冲突；镀金(Au)端子接触部提供低电阻通路，适配微弱信号检测系统，工作温度范围(-30℃至105℃)满足实验室恒温/高低温测试环境需求。

2. 工业控制模块：UL 94HB阻燃外壳结合105℃耐高温特性，抵御电机驱动单元产生的瞬时高温；.5mm接合插针实现密集板卡间的精准互连，支撑PLC模块、传感器接口等场景中抗干扰信号传输。

3. 医疗电子设备：可维修结构便于消毒维护，无铅焊接工艺符合医疗设备环保标准；窄体设计(1位数占用)适配内窥镜、监护仪等紧凑型设备的板间连接，1A电流承载能力满足低功耗医疗电路需求。

4. 通信硬件内部连接：垂直安装方向优化机箱内部气流通道，纯信号级(Signal)电路应用保障路由器、交换机的数据传输完整性；宽温耐受性(-22℉至221℉)确保基站设备在极端气候下的稳定运行。

5. 车载控制单元：耐振动结构通过端子应力消除设计实现，键控代码（需选配）防止ECU插接错误；金镀层抵御潮湿环境氧化，支撑胎压监测、车载诊断等低压信号电路的长期可靠性。

该连接器通过微型化结构、宽温域耐受及镀金接触设计，在空间受限且要求信号保真的场景中提供高效互连解决方案，垂直安装形态进一步优化高密度电子布局。

四、2278742-3常见问题与解决方案

1. PCB 焊接松动或脱落

问题：板安装方式依赖通孔焊接固定，若焊接点强度不足或未均匀覆盖端子基座，易受外力振动或温度变化影响，导致连接器脱离或接触中断。

方案：采用高质量锡铅焊料，确保焊接点饱满且符合IPC-A-610标准；在PCB布局中添加辅助固定点（如螺丝孔），增强整体机械稳定性。

2. 密封性失效

问题：可密封设计在安装时若密封面未完全贴合或环境湿度过高（>80%RH），可能使污染物或湿气渗入内部，影响信号传输可靠性。

方案：安装前清洁PCB和连接器密封面，使用硅基密封圈增强防水性；严格控制工作环境湿度≤80%RH，并定期进行气密性测试。

3. 端子接触电阻异常

问题：金电镀端子虽抗氧化，但压接高度偏差或污染积累可能导致接触电阻增大，引发信号衰减或不稳定。

方案：按压接高度公差（±0.2~0.5mm）操作，使用专用绝缘工具清洁端子表面；在污染环境中加装保护盖，必要时更换端子以维持导电性能。

4. 外壳变形或老化

问题：尼龙基外壳在温度接近上限105°C或长期暴露于化学物质环境时，可能软化变形或开裂，削弱结构完整性。

方案：避免应用于强酸/碱或高温场景；在高温环境中改用金属加强型连接器，并每6个月检查外壳状态，及时更换受损部件。

5. 连接插针对准偏差

问题：单插针设计（接合直径0.5mm）若安装未与匹配公端精准对齐，易造成插拔阻力大或连接不稳。

方案：安装前核对插针尺寸规格，使用对准夹具辅助定位；确保PCB孔位公差匹配，实施轻压式插入操作以减少应力。
