TE 2209201-1 高频线板连接器 射频信号 现货
泰科2209201-1是一款单排、水平安装的板对线射频连接器，采用通孔焊接方式固定于PCB。其核心特性包括：支持0-6 GHz工作频率，阻抗为50 Ω，具备屏蔽结构确保信号完整性。主体采用PA6T-GF30阻燃材料（UL 94V-0标准），工作温度范围宽达-40℃至105℃。接触件采用镀金工艺（插针直径0.5mm），保障高频传输稳定性和耐腐蚀性，额定电流1A/60VDC，外围端子镀锡处理。结构上集成板锁和板支座加强机械固定，符合USCAR兼容标准。尺寸紧凑（19.5mm×10.4mm×13.8mm），适用于工业控制、医疗设备等对空间与信号质量要求严苛的场景。
一、2209201-1中文手册
| 分类 | 详情 |
|---|---|

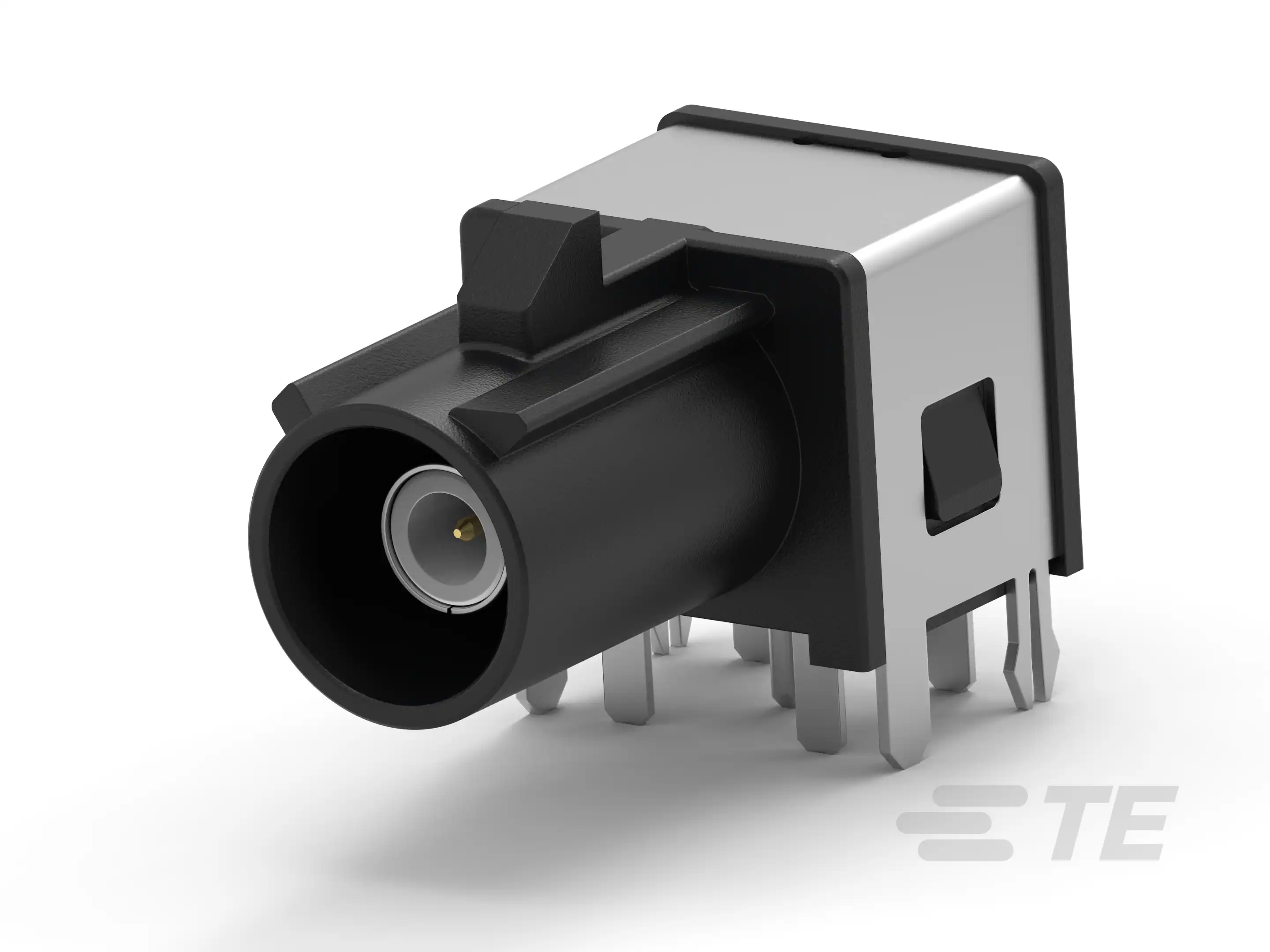

| 产品图 |  |
| 产品型号 | 2209201-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 水平 |
| 位数 | 1 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA6T GF30 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | A |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .5mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 板锁 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 黑色 |
| 连接器高度 | 13.8mm[.543in] |
| 产品长度 | 19.5mm[.768in] |
| 产品宽度 | 10.4mm[.409in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率(GHz) | 0 – 6 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-0 |
| 与机构/标准产品兼容 | USCAR |
| 电介质材料 | PCT |
| 采购入口 | 2209201-1现货 |
| 原厂手册 | 2209201-1数据手册.PDF |
二、2209201-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 1452584-1 |  |
| 更多配套型号查询 | 2209201-1配套型号大全 |
三、2209201-1适用领域
1. 高频通信与射频设备
支持0–6GHz工作频率及50Ω阻抗匹配特性，结合屏蔽结构设计（Shield: Yes），有效抑制信号干扰。适用于基站射频模块、天线馈线等场景，锡镀板锁（PCB Mounting Fastener Type: Board Lock）确保PCB水平安装的稳定性，保障高频信号传输完整性。
2. 工业控制与传感器系统
PA6T GF30材质壳体（UL 94V-0阻燃认证）与-40℃至105℃宽温域耐受性，适配工厂自动化设备的严苛环境。通孔焊接端接（PCB Termination Method: Through Hole – Solder）结合板支座装配（Assembly Process Feature: Board Standoff），增强振动环境下的机械稳定性，适合PLC模块、传感器接口等关键信号连接。
3. 汽车电子控制单元（ECU）
键控代码A（Keying Code: A）设计防止误插，1A电流负载能力满足低压控制信号传输需求。符合USCAR标准兼容性，黑色壳体（Shell Color: Black）与13.8mm紧凑高度适应车载线束空间限制，主要用于车身控制模块、传感器接插端口等安全系统。
4. 消费电子产品内部连接
1位单行布局（Number of Positions: 1）与19.5×10.4mm微型尺寸优化空间利用。金镀端子接触件（Terminal Contact Plating: Au）降低接触电阻，支持精密影音设备（如高清显示驱动板）的板级信号传输，表面贴装兼容性（参考摘要4类似产品）提升量产效率。
5. 新能源电力监控设备
1.2mm接合插针直径（Mating Pin Diameter: .5mm）确保对接精度，105℃高温耐受性适配光伏逆变器、电池管理系统等发热场景。通过应力消除结构与PCB固定件（PCB Mounting Fastener: Yes）保障长期连接可靠性，满足IP20级非密封环境的内部电路连接需求。
该连接器以高频性能、机械稳固性及环境适应性为核心优势，黑色阻燃壳体强化工业场景识别度，通孔焊接与板锁设计形成双重抗振机制，适用于需精密信号传输与空间受限的电子系统。
四、2209201-1常见问题与解决方案
泰科2209201-1是一款线到板单板位连接器，采用PA6T GF30尼龙外壳、通孔焊接安装、工作温度-40°C至105°C，适用于信号传输应用（工作频率0-6GHz）。以下常见问题源于安装不当、环境因素或材料特性潜在弱点。
1. 安装松动或脱落
问题：PCB水平安装仅依赖板锁固定，自由悬挂时易受振动或外力影响，导致连接器移位或脱焊。
方案：增加应力消除结构（如板级卡扣或绑定带），确保电缆和连接器受力均匀；在振动环境中添加支撑件分散机械应力。
2. 密封性不足
问题：不可密封设计在高湿度或污染环境下（相对湿度>80%RH），易使污染物渗入端子区域，引发腐蚀或短路风险。
方案：定期清洁接触面；使用硅基密封胶增强防护；控制环境湿度在≤80%RH，并避免暴露于液体环境。
3. 端子接触不良
问题：插针端子压接不当或氧化（尤其在高温高湿条件下），导致接触电阻异常、信号传输中断。
方案：按压接高度公差（±0.2~0.5mm）执行操作；使用专用清洁工具移除氧化层；必要时更换端子以确保金镀层完整接触。
4. 外壳变形或退化
问题：尼龙外壳在接近温度上限（>85°C）或腐蚀性环境下易软化、变形或开裂，影响机械稳定性和信号屏蔽性能。
方案：避免使用于强酸/碱环境；高温场景改用兼容金属外壳型号；定期检查外壳完整性，并确保工作温度低于90°C。
5. 键控错位或连接不稳
问题：键控代码A未匹配公端或插拔偏差，可能导致连接不稳或端子损坏，尤其在高频信号传输中引起干扰。
方案：安装前核验公母端键控代码和端子排列；使用对准夹具辅助精确定位；确保插拔过程平缓以避免机械应力。
