泰科TE 7-2272788-0 缆到板连接器 50Ω高频金端子 现货

泰科7-2272788-0是一款板安装的缆到板连接器，专用于印刷电路板的信号传输电路，采用垂直安装方向。该连接器为2位设计，具有50Ω特性阻抗和800VAC工作电压，工作温度范围为-40至105°C，支持最高6000MHz的工作频率。主体采用PA GF材料制成水蓝色壳体，端子接触件和中心端子均镀金（Au），确保可靠接触。通过通孔焊接实现PCB端接，前端面板安装方式固定，满足UL 94V-1/V-2阻燃等级及SAE/USCAR-17标准。整体尺寸为15.5×7.5×11.35mm，中心线间距8mm。

一、7-2272788-0中文手册

分类	详情

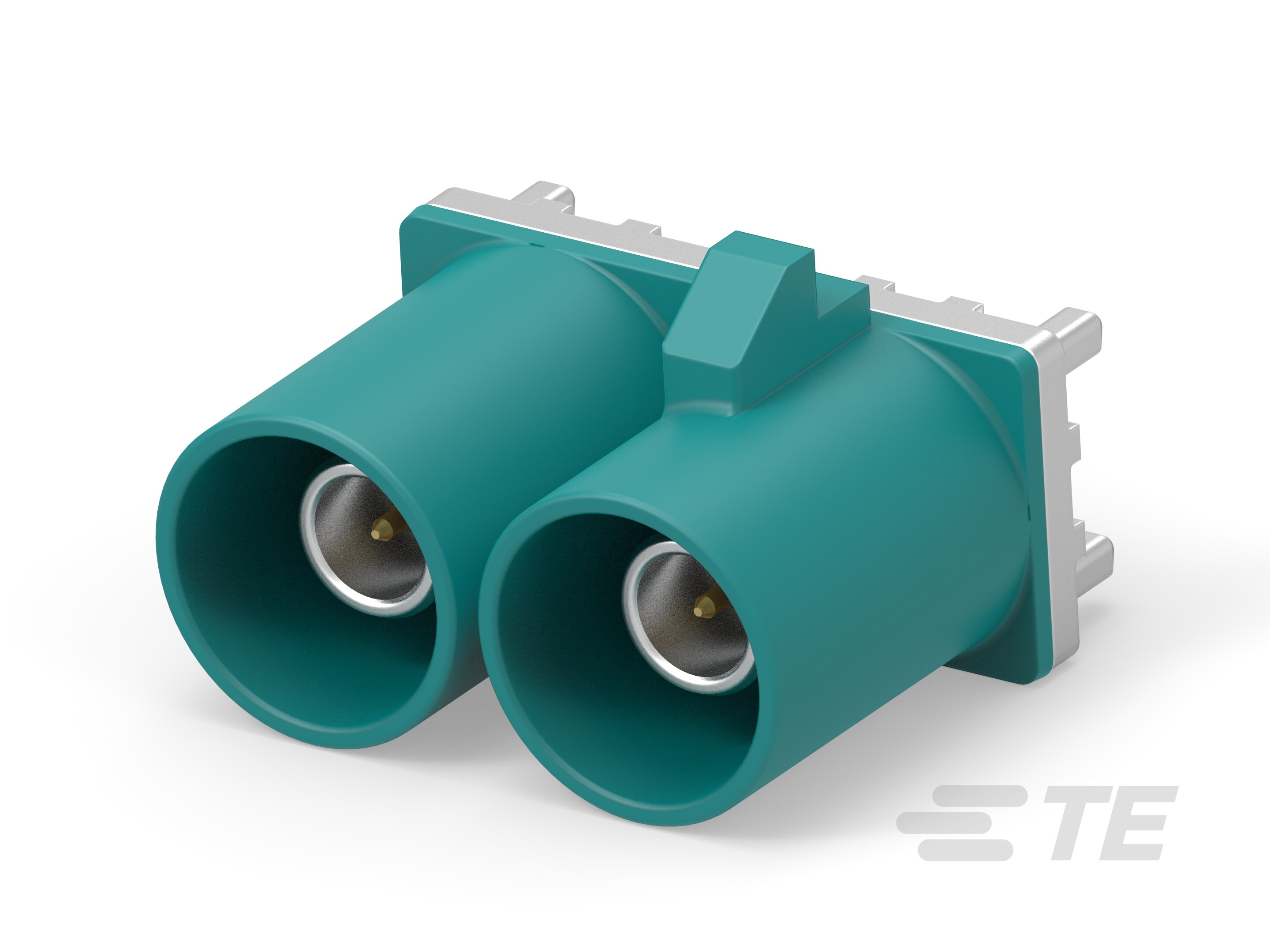

产品图
产品型号	7-2272788-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	垂直
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	Z
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	水蓝色
中心线（间距）	8mm[.315in]
连接器高度	11.35mm[.447in]
产品长度	15.5mm[.61in]
产品宽度	7.5mm[.295in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
装配工艺特点	板支座
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	225
电介质材料	PCT
采购入口	7-2272788-0现货
原厂手册	7-2272788-0数据手册.PDF

二、7-2272788-0配套型号

三、7-2272788-0适用领域

泰科7-2272788-0连接器凭借其高信号完整性、紧凑设计和宽温度耐受性，广泛应用于信号传输与电路连接场景。该产品具备键控对准机制（代码Z）、金镀层端子以确保低接触电阻，且PA GF主体材料结合通孔焊接安装方式，提升了系统可靠性与耐久性。主要适用领域包括：

1. 汽车电子系统：键控代码Z与精准插针端子（0.51mm直径）防止对接误插，SAE/USCAR-17兼容支持车载ECU、传感器接口及线束连接，工作温度范围-40°C至105°C确保极端环境下的信号稳定性与行车安全。

2. 工业自动化与机械控制：PA GF材料（耐温-40°C至105°C）结合8mm中心间距和垂直PCB安装，适应工厂控制柜、PLC设备等高振动环境，确保传感器信号与电源链路的抗干扰连接。

3. 通信与数据传输：阻抗50Ω及0-6000MHz高频范围支持路由器、基站内部高速信号传输，紧凑设计（宽度7.5mm，长度15.5mm）优化空间布局，金镀层端子减少信号衰减与失真。

4. 医疗仪器设备：耐化学腐蚀材料简化消毒流程，宽温范围适配医疗设备内部布线（如监护仪、分析仪），确保信号精准传输而免于液体渗入风险。

5. 消费电子与家电：水蓝色外壳提升设备辨识度，2位单行布局兼容小型PCB空间，支持电脑、智能家电的内部板到线连接，提供高效稳定的信号通路。

该连接器通过键控对准机制、高温耐受特性及金端子处理，确保在严苛环境中实现低损耗、高可靠连接，水蓝色外壳进一步增强工业场景的可识别性。

四、7-2272788-0常见问题与解决方案

1. 安装稳定性不足

问题：垂直焊尾式安装缺乏辅助固定，机械振动易导致焊点疲劳断裂。

方案：增设PCB辅助支架或卡扣式应力消除器，分散线缆受力；定期检查焊点完整性。

2. 端子接触电阻异常

问题：1A小电流插针端子在压接/焊接偏差（±0.2mm公差）或氧化后易引起信号衰减。

方案：使用金镀层专用清洁工具处理氧化；焊接后通断测试，压接高度严格控制在0.51mm±0.03mm。

3. 高温环境形变风险

问题：PA GF材质壳体在持续>85°C环境（接近上限105°C）可能出现蠕变变形。

方案：高温应用场景改用金属外壳型号；环境温度监控并保持≤80°C；定期外壳目视检查。

4. 键控对准失效

问题：键控代码Z未精准匹配公端时，导致射频信号偏移（工作频率0-6GHz敏感）。

方案：预安装双重核对键控代码；采用8mm间距专用定位夹具确保端面平行接触。

5. 高频干扰屏蔽缺失

问题：非屏蔽设计在强电磁环境易受干扰（尤其50Ω阻抗射频应用）。

方案：增加独立金属屏蔽罩；避免与>1A电源线并行布线；控制线缆长度≤λ/20（6GHz对应≤2.5mm）。
