泰科TE 2209201-3 6GHz屏蔽线板连接器 工业宽温 现货
泰科2209201-3是一款单孔位（1位）水平板装式射频连接器，采用线对板连接系统，专为高频信号传输设计。其主体采用UL 94V-0阻燃等级的PA6T GF30工程塑料（蓝色壳体），核心导电部件使用金镀层插针（直径0.5mm）和锡镀板锁固定结构，确保信号完整性与机械稳定性。该连接器支持0–6000 MHz工作频率，阻抗50Ω，工作电压60VDC（最大电流1A），具备全屏蔽设计以抗干扰。通过通孔焊接安装，适应-40℃至105℃严苛温度环境，符合USCAR标准，适用于汽车电子、工业控制等精密信号传输场景。封装尺寸为19.5mm（长）x 10.4mm（宽）x 13.8mm（高），紧凑结构适合高密度PCB布局。
一、2209201-3中文手册
| 分类 | 详情 |
|---|---|

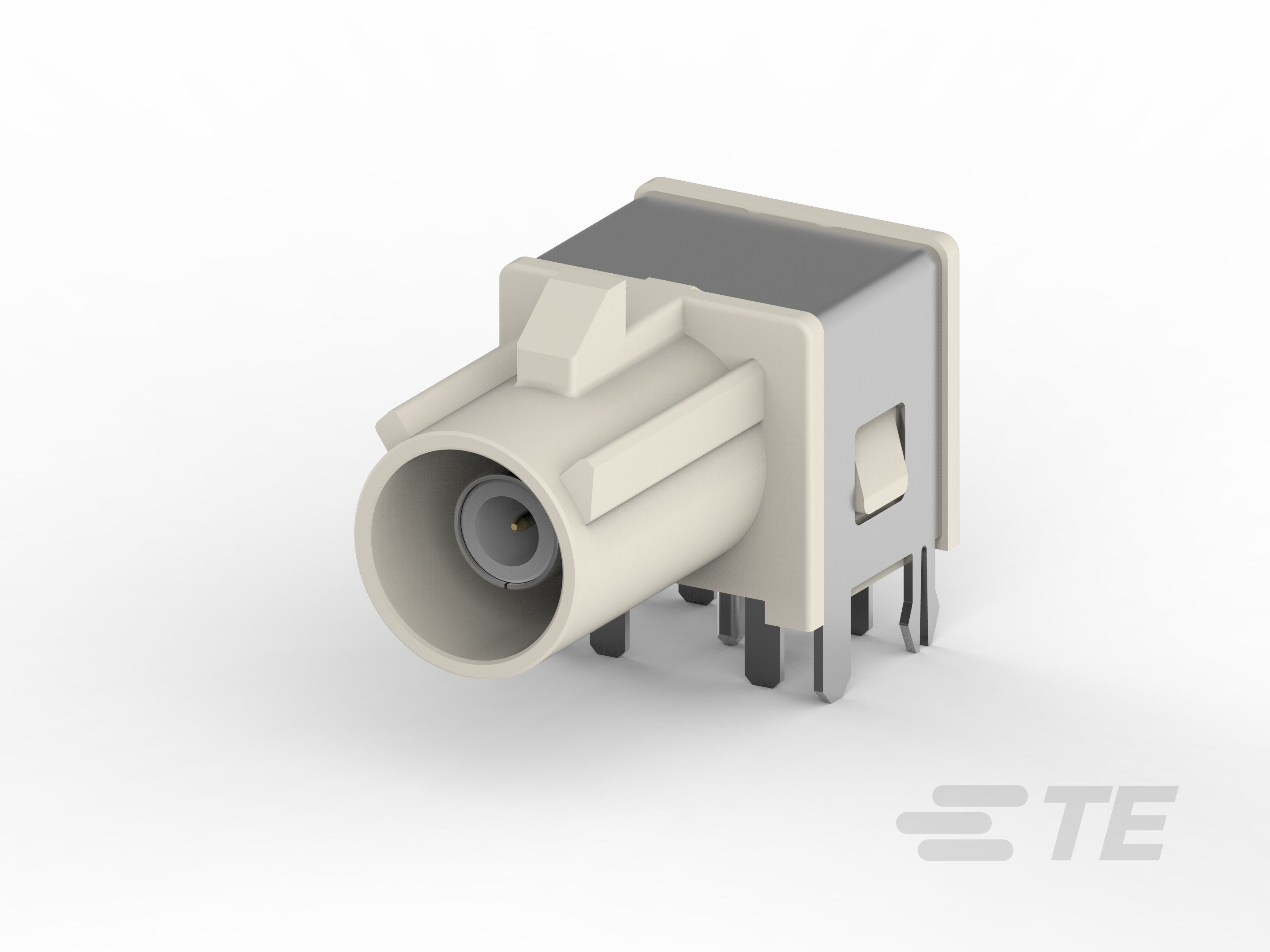

| 产品图 |  |
| 产品型号 | 2209201-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 水平 |
| 位数 | 1 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA6T GF30 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | C |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .5mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 板锁 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝色 |
| 连接器高度 | 13.8mm[.543in] |
| 产品长度 | 19.5mm[.768in] |
| 产品宽度 | 10.4mm[.409in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-0 |
| 与机构/标准产品兼容 | USCAR |
| 电介质材料 | PCT |
| 采购入口 | 2209201-3现货 |
| 原厂手册 | 2209201-3数据手册.PDF |
二、2209201-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1452584-3 |  |
| 2474535-1 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 2209201-3配套型号大全 |
三、2209201-3适用领域
泰科2209201-3连接器是一款专为信号传输设计的线对板连接器，具备高可靠性、稳健结构和精确性能。其PA6T GF30主体材料结合金触点电镀与锡外端子，支持高频传输（0-6000 MHz）和宽工作温度（-40°C至105°C），并通过UL 94V-0阻燃认证及USCAR兼容性。适用于以下领域：
1. 工业自动化与机械控制：PA6T GF30材料（耐温-40°C至105°C）及板锁固定机制适应高振动、高温工厂环境，确保传感器与控制器在印刷电路板上的稳定连接，降低设备故障风险。
2. 汽车电子系统：键控代码C与插针端子设计（接合插针直径0.5mm）防止误插，端子金电镀层保证低电阻传输，适用于车载ECU接口或线束系统，提升行车信号可靠性。
3. 户外能源设备：宽温范围与屏蔽结构抵御户外极端温度及电磁干扰，自由布局兼容风电控制器或太阳能逆变器的紧凑PCB安装，蓝色外壳便于识别和维护。
4. 医疗仪器与设备：UL 94V-0阻燃与高频信号完整性设计适应无菌环境，降低火灾风险并确保医疗设备内部电路的数据传输精度。
5. 通信与数据传输：50Ω阻抗与0-6000 MHz频宽支持高频信号稳定传输，线到板连接方式适配路由器、基站等设备，平衡密度与抗干扰能力。
该连接器通过键控对准、板支座固定及高频防护，在复杂场景中实现长期稳定连接，蓝色外壳进一步增强工业应用中的可视化辨识度。
四、2209201-3常见问题与解决方案
1. 安装固定不稳
问题：PCB水平安装依靠板锁固定，若未正确锁紧或系统振动强（如工业设备），可能发生位移或脱落。
方案：检查板锁安装是否牢固，添加应力消除组件（如PCB绑带），确保电缆受力均匀，或在振动环境中增加额外支撑点分散机械应力。
2. 端子氧化或接触不良
问题：插针端子的金镀层可能在潮湿环境氧化或压接不当（公差误差），导致电阻升高或信号传输中断（电路应用为信号传输）。
方案：遵循端子直径（0.5mm）和压接公差要求（建议±0.2mm），使用防静电工具清洁氧化层，定期检查连接并更换受损端子。
3. 外壳材料在极端环境变形
问题：PA6T GF30材料耐热上限为105°C，长期暴露于高温（>80°C）或强酸/碱环境可能引发形变或强度下降。
方案：避免在腐蚀性液体或高温操作中部署（温度建议≤80°C），必要时更换金属外壳型号替代，并定期检测外壳完整性。
4. 键控对位错误
问题：键控代码（C型）未与配对公端匹配时，可能导致信号连接故障或端子弯曲（位数为1，设计易受偏差影响）。
方案：安装前核对键控代码和端子排列，使用对准工具辅助定位，确保无偏移。
