泰科TE 2286547-3 板对板线对板连接器 高频信号垂直安装 现货
泰科2286547-3是一款高性能印刷电路板连接器，专为板对板和线到板系统设计。其垂直安装结构配备双行4位插针端子，工作电压60VDC，阻抗100Ω，最高支持3000MHz信号频率。主体采用PPA GF25工程塑料和锌铝合金铸造，配合镀金端子及锡镀层接口，确保高导电性、耐腐蚀性和低接触电阻。内置电磁屏蔽功能，通孔焊接安装可靠，适应工作温度-40°C至105°C，适用于工业自动化、汽车电子及通信设备中的稳定信号传输需求。
一、2286547-3中文手册
| 分类 | 详情 |
|---|---|

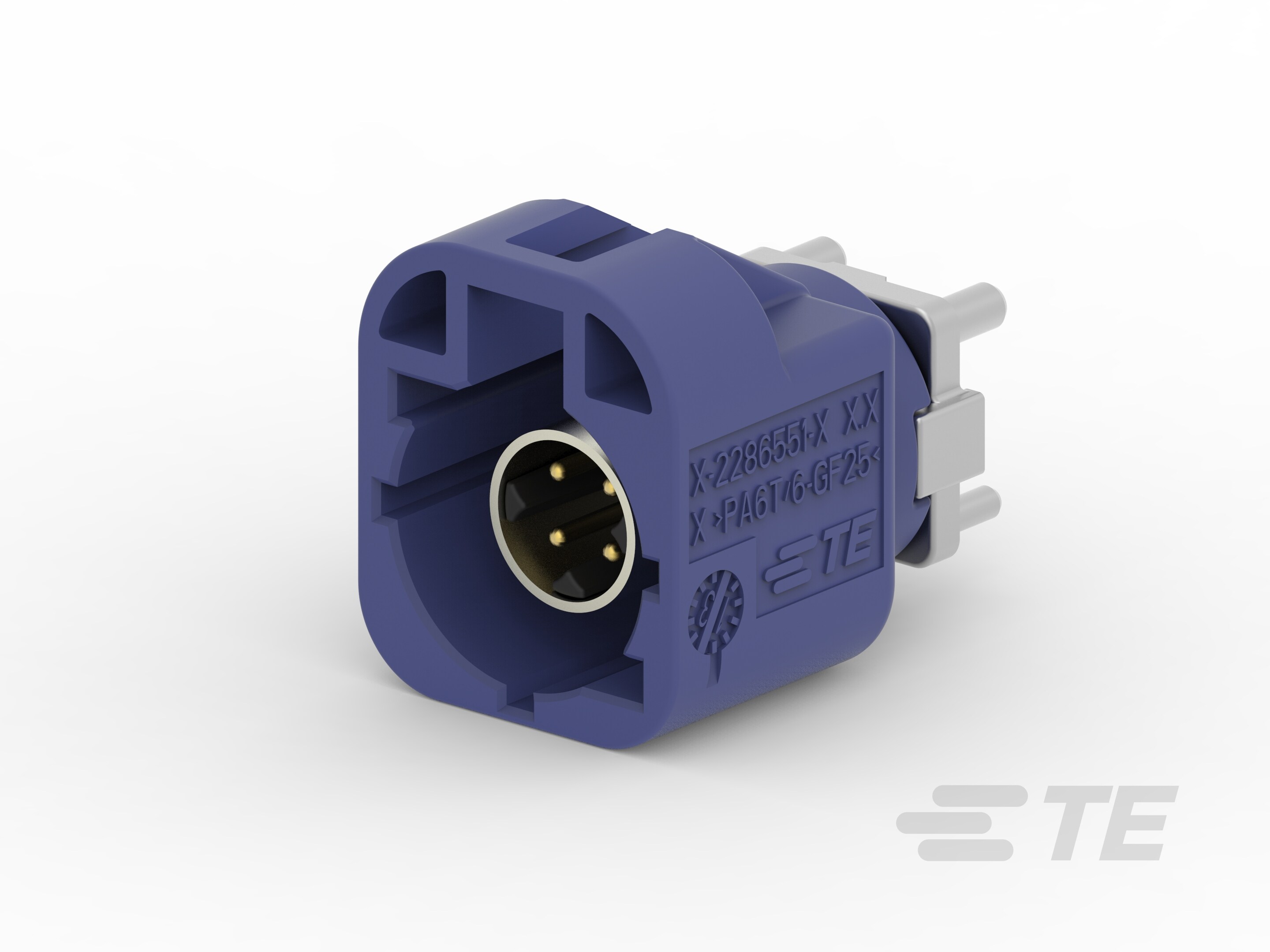

| 产品图 |  |
| 产品型号 | 2286547-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 垂直 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | C |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 15.47mm[.609in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 14.15mm[.557in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 2286547-3现货 |
| 原厂手册 | 2286547-3数据手册.PDF |
二、2286547-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2286556-2 | 暂无 |
| 更多配套型号查询 | 2286547-3配套型号大全 |
三、2286547-3适用领域
泰科2286547-3连接器以其高可靠性、精密适配性和抗干扰特性，适用于以下关键领域：
1. 工业自动化与控制系统：垂直安装设计（高度15.47mm）与通孔焊接固定适应机械设备内部电路布局，PPA GF25材料主体（工作温度-40℃至105℃）提供机械稳固性和耐高温性能，屏蔽功能减少电机等设备的高频干扰，确保传感器信号稳定传输。
2. 汽车电子模块：键控代码C与插针端子（金电镀接触部）防止误插并提升耐腐蚀性，阻抗100Ω和2mm中心线间距优化信号完整性，适用于ECU和控制单元的板到板连接，保障行车系统可靠性。
3. 通信与网络设备：工作频率0-3000MHz支持高速数据传输，屏蔽设计抑制电磁干扰，2行4位紧凑布局（产品尺寸12×14.15mm）适配路由器、交换机内部线到板连接，金电镀端子维持高频信号低损耗。
4. 消费电子与计算硬件：支持回流焊工艺简化批量装配，锡电镀PCB固定端确保长期连接稳定性，线到板灵活连接方式用于服务器主板或家电控制板的高密度布线场景，平衡安装密度与抗振动需求。
5. 通用电子信号处理：2.5A额定电流和60VDC工作电压适配低功率信号电路，PA GF电介质材料增强绝缘性，适用于测试仪器或便携设备的板安装连接，提升小型化设计的可维护性。
该连接器通过精密键控对准、宽温域适应性及电磁屏蔽，在严苛电子环境中实现高效信号传输，蓝色壳体便于工业调试中的视觉识别。
四、2286547-3常见问题与解决方案
1. 安装松动或位移
问题：垂直PCB安装设计（焊尾固定）易受振动或外力影响，导致焊点应力集中和连接不稳定。
方案：添加应力消除附件（如PCB支座或绑带），确保电缆受力均匀分布，并定期检查焊尾完整性以分散机械载荷。
2. 密封性不足
问题：非密封型设计（可密封：否）在高温高湿环境（>80%RH）下易渗入污染物，影响电路信号稳定性。
方案：控制使用环境湿度（建议≤60%RH），并采用硅胶密封圈或防护罩增强局部防护；定期清洁接口区域，防止灰尘积聚。
3. 端子接触不良
问题：镀金（Au）插针端子（额定电流2.5A）若压接高度超公差（±0.2mm）或氧化，导致接触电阻升高和信号衰减（频率范围0-3000MHz）。
方案：使用专用压接工具确保公差合规，定期清洁端子氧化层；必要时更换端子以避免电路中断。
4. 外壳变形或材料劣化
问题：主体材料PPA GF25在高温工况（>80°C）或暴露于化学腐蚀环境时易软化或变形，降低机械强度（工作温度上限105°C）。
方案：避免强酸/碱环境，高温场景下优先选用ZnAL4Cu1金属外壳型号；定期检测外壳完整性，及时更换损伤部件。
5. 键控错位或连接偏差
问题：键控代码C未与公端精准匹配，或端子排列失准（中心线间距2mm），导致啮合失败或连接器物理损伤。
方案：安装前验证键控代码及端子顺序一致性，使用对准工具辅助定位以确保稳定连接。
