泰科TE 1-2286547-1 垂直板对板高频屏蔽4位连接器 现货
泰科1-2286547-1是一款板对板和线到板连接器，专用于印刷电路板安装。它采用垂直安装方向，配置为2行4位，间距2毫米，阻抗100Ω，适用于信号电路应用。最大工作电压60VDC，电流2.5A，频率范围DC至3000MHz，配备屏蔽结构增强信号完整性。主体材料为PPA GF25或ZnAL4Cu1，端子插针直径0.6mm，外部电镀金（Au），确保高效电接触。PCB端接通过通孔焊接实现，支持回流焊工艺。尺寸包括高度15.47mm、长度12mm、宽度14.15mm，壳体灰色，工作温度-40°C至105°C，装配包括板支座和键控代码G，便于可靠固定。
一、1-2286547-1中文手册
| 分类 | 详情 |
|---|---|

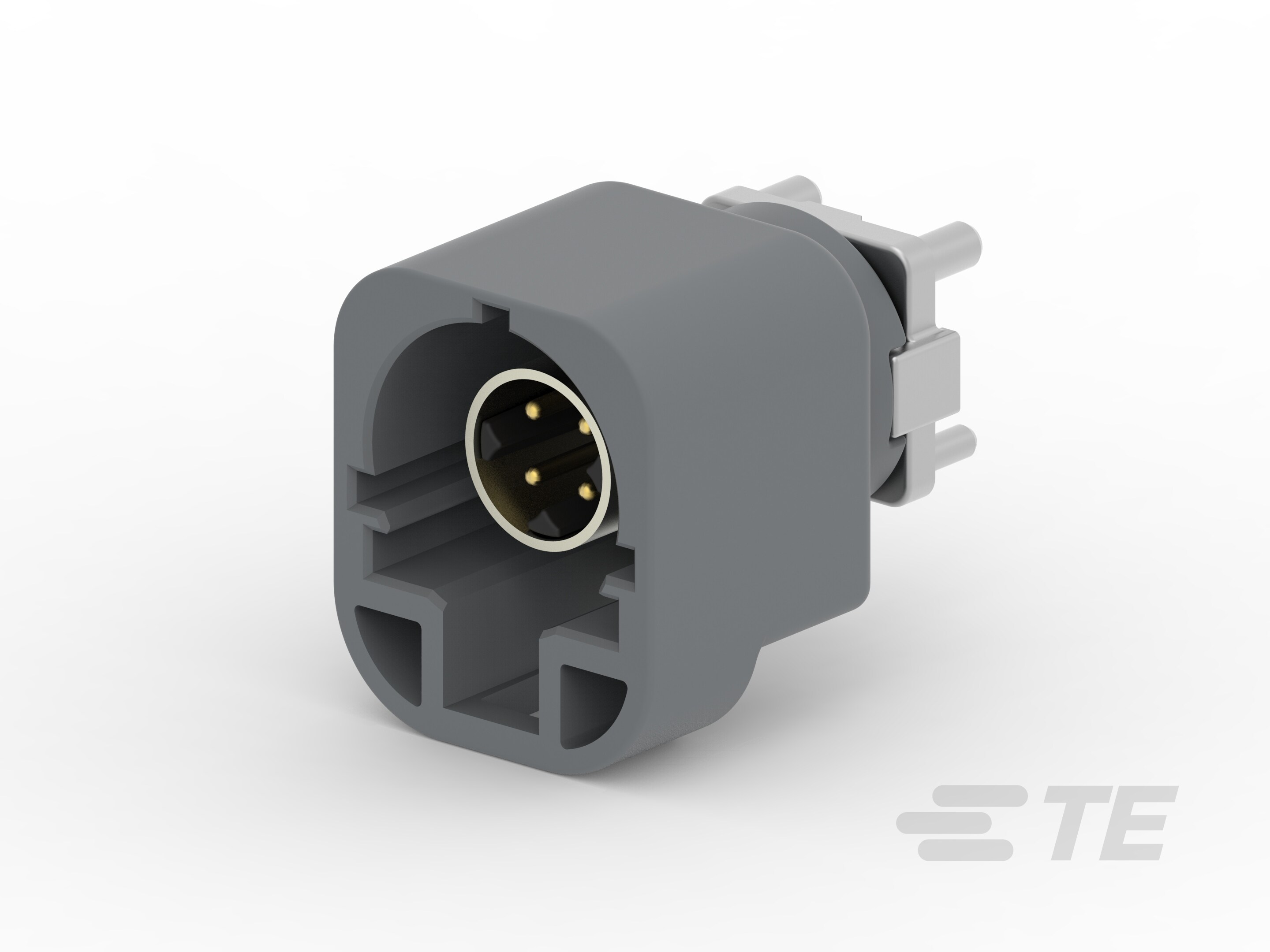

| 产品图 |  |
| 产品型号 | 1-2286547-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 垂直 |
| 位数 | 4 |
| 阻抗(Ω) | 100 |
| 工作电压(VDC) | 60 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | G |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 金 (Au) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 灰色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 15.47mm[.609in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 14.15mm[.557in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 1-2286547-1现货 |
| 原厂手册 | 1-2286547-1数据手册.PDF |
二、1-2286547-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2286556-2 | 暂无 |
| 更多配套型号查询 | 1-2286547-1配套型号大全 |
三、1-2286547-1适用领域
泰科1-2286547-1连接器以其宽工作温度范围、高频信号支持能力和键控对准机制，适用于多个关键电子应用领域：
1. 工业自动化与控制系统：工作温度覆盖-40℃至105℃，通孔焊接工艺结合屏蔽设计确保在高振动与电磁干扰环境下可靠运行，支持传感器信号和控制回路连接，适配工业机械、PLC及测试仪器内部电路。
2. 汽车电子系统：键控代码G与2mm中心线间距提供精准插针对接，金镀端子保障低接触电阻和抗腐蚀性，适用于车身控制模块(ECU)、线束接口等关键车载场景，维持行驶安全性与信号完整性。
3. 通信与数据传输设备：工作频率范围达3000MHz，屏蔽外壳有效减少电磁干扰，配合线到板/板对板灵活连接方式，满足路由器、基站及数据交换机内部高频信号传输需求。
4. 医疗设备与仪器：垂直安装方式节省空间，2行4位紧凑布局（间距2mm）适应高密度PCB布线，小电流信号处理能力（2.5A额定电流）支持医疗仪器内部核心电路的低功耗应用。
5. 消费电子与便携仪器：轻巧尺寸（高度15.47mm）与回流焊兼容工艺提升批量生产效率，板支座装配设计确保便携式测试设备或消费电子产品中的稳定连接需求。
该连接器通过键控定位、屏蔽防护及耐候材料设计，为复杂应用场景提供长期稳定连接，灰色壳体便于工业环境快速识别。
四、1-2286547-1常见问题与解决方案
1. 安装稳定性不足
问题：垂直PCB安装依赖焊尾固定，受机械振动或外力拉扯易导致焊点疲劳开裂。
方案：
