泰科TE 1-2286547-2 高频屏蔽PCB连接器垂直安装现货
泰科1-2286547-2是一款垂直安装印刷电路板连接器，专为板对板或线到板系统设计，采用插针端子结构（端子接触部镀金以确保低阻抗连接，外部镀锡便于焊接）。其主体由PPA GF25或ZnAL4Cu1材料构成，具紫色外壳并支持屏蔽功能。额定工作电压为60VDC，额定电流2.5A，阻抗100Ω，频率覆盖0-3000MHz，适用于信号传输应用。配备4位数端子（2行排列），间距2mm，安装方式为通孔焊接（支持回流焊），尺寸为12mm(长)×14.15mm(宽)×15.47mm(高)。工作温度范围为-40°C至105°C，具备板支座装配特性，适应通讯和汽车等领域需求。
一、1-2286547-2中文手册
| 分类 | 详情 |
|---|---|

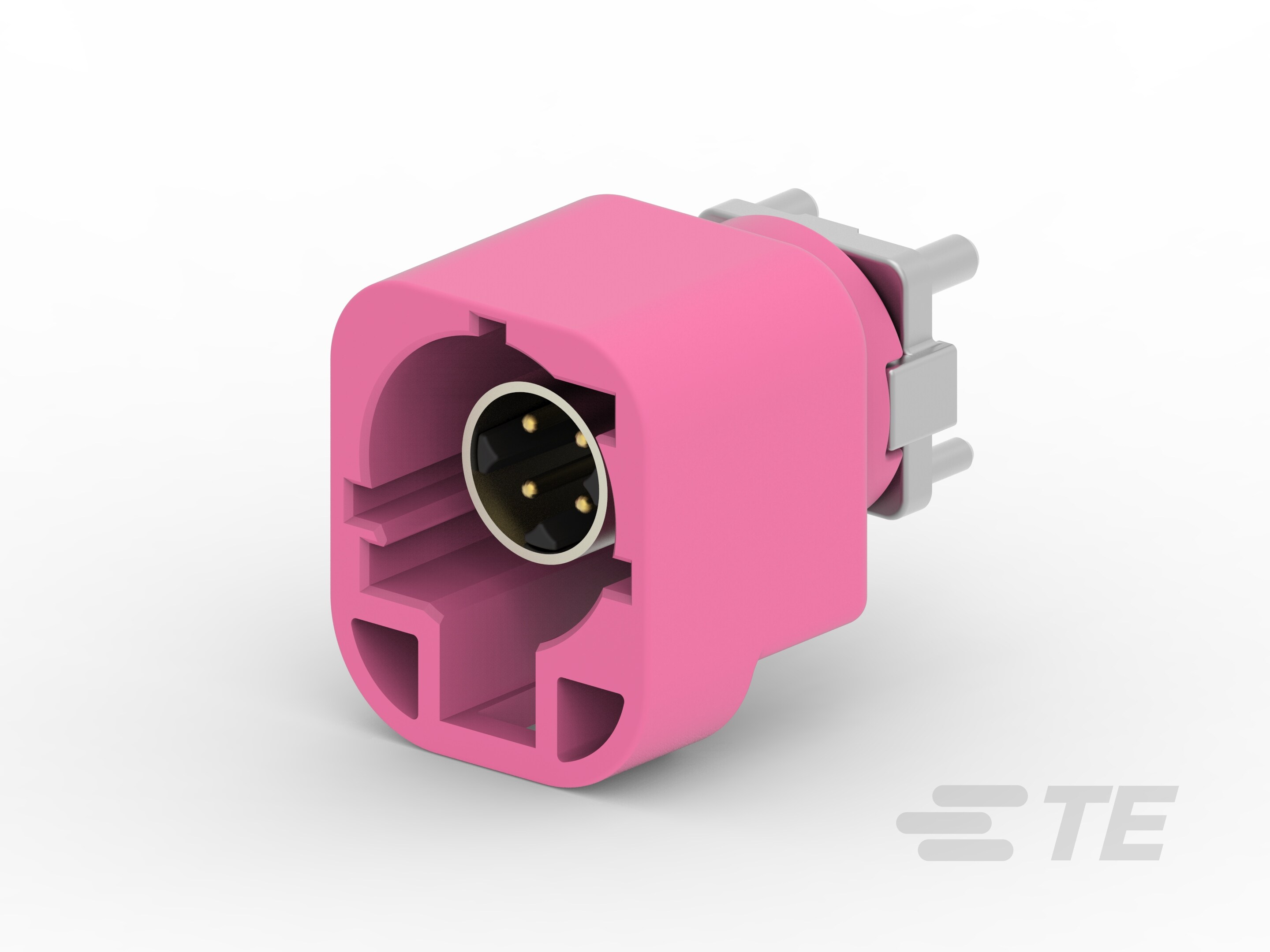

| 产品图 |  |
| 产品型号 | 1-2286547-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 垂直 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | H |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 紫色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 15.47mm[.609in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 14.15mm[.557in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 1-2286547-2现货 |
| 原厂手册 | 1-2286547-2数据手册.PDF |
二、1-2286547-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2293409-1 |  |
| 更多配套型号查询 | 1-2286547-2配套型号大全 |
三、1-2286547-2适用领域
泰科1-2286547-2连接器凭借其宽工作温度范围、信号完整性保障及精准键控设计，广泛应用于以下领域：
1. 工业自动化与机械控制：PPA GF25主体材料与ZnAL4Cu1外壳（耐温-40℃至105℃）结合垂直PCB安装，适应高振动工厂环境，2位双行布局（2mm间距）平衡空间效率与电磁屏蔽性能，支持传感器信号与控制电路的稳定传输。
2. 汽车电子系统：键控代码H与通孔焊接端子（镀金中心接触件）确保精准对接，防止误插，适用于车载ECU和线束模块，-40℃至105℃工作温度保障极端行车条件下的可靠连接及信号抗干扰能力。
3. 通信与数据传输：0-3000MHz工作频率与100Ω阻抗配合全屏蔽设计，支持高频信号完整性，板对板/线到板灵活连接方式适配路由器、基站内部紧凑布线，2.5A端子电流满足高效数据传输需求。
4. 户外能源设备：PPA GF25材料耐候性优异，紫色壳体便于户外环境快速识别，通孔焊接与回流焊工艺支持太阳能逆变器、风力发电控制板的垂直安装，适应温差变化与电磁干扰环境。
5. 电子控制设备：12×14.15mm紧凑尺寸及4位端子布局（接合插针直径0.6mm）简化仪器内部布线，镀锡PCB端子和支持应力消除结构适配医疗设备或测试仪器中的信号模块，确保低功耗电路的精准连接。
该连接器通过键控对准、全屏蔽机制和高耐温性能，确保在复杂场景中实现长期稳定的信号传输，紫色外壳进一步增强工业应用的可辨识性。
四、1-2286547-2常见问题与解决方案
泰科1-2286547-2是一款板对板和线到板应用的垂直安装连接器，主体采用PPA GF25塑料及ZnAL4Cu1金属合金材质，支持通孔焊接工艺和最大工作温度105°C。以下针对其常见安装、端子、结构、对准和端接问题，提供基于规范的专业解决方案。问题诊断源于实际应用场景中的应力、环境、操作和材料因素，解决方案强调预防性和纠正措施，以确保可靠性和寿命。
1. 安装松动或脱落
问题：垂直PCB安装依赖焊尾固定，焊接点易受机械振动或外力冲击影响，导致连接器位移或脱落。
方案：加强焊接质量控制，确保通孔焊点完全浸润；增加辅助固定结构（如金属支架或卡扣），分散应力负载；定期检查安装紧固状态。
2. 端子接触不良
问题：镀金端子插针因压接不当（需满足±0.2mm公差）、表面氧化或污染物沉积，引发接触电阻异常或信号中断。
方案：严格遵循压接高度公差规范；使用专用清洁工具去除端子氧化层；在高湿环境添加防腐蚀涂层，必要时更换端子以保证2.5A额定电流稳定。
3. 外壳变形或材料劣化
问题：PPA GF25塑料外壳在高温环境（接近105°C）下易软化变形，或金属部分暴露于腐蚀介质中发生电解腐蚀。
方案：避免长期运行于高温极限区域或强酸/碱环境；更换为全金属外壳型号应对苛刻条件；定期检查外壳结构完整性及防护状态。
4. 键控对位偏差
问题：键控代码H未与配对公端精准对齐，导致连接不稳定或端子排列错位。
方案：安装前核实键控代码和端子序列；使用专用对准工具辅助定位；实施防错设计检查，确保连接器完全耦合无偏移。
5. 焊接失效或端接损伤
问题：通孔焊接过程（如回流焊温控不当）可能引致虚焊、裂缝或端子机械疲劳断裂。
方案：优化焊接工艺参数（温度≤260°C，时间≤10秒）；选择兼容焊料（如锡基材料）；进行焊点无损检测及应力测试，确保PCB端接耐久性。
