泰科TE 5-2287903-6 线对板信号连接器 50Ω 6GHz 现货
泰科5-2287903-6是一款单端子（1位）、单排（1行）线对板连接器，专为印刷电路板边缘安装设计。其关键特性包括：采用玻璃纤维增强尼龙（PA GF）主体与锡镀层PCB固定结构，中心接触件及射频端子均镀金确保高导电性，外部端子镀锡；支持800VAC工作电压、1A最大电流及6GHz高频信号传输（0-6000MHz）。符合SAE/USCAR-17汽车标准，适用于信号电路场景。耐温范围达-40°C至+105°C，配备接合插针（直径0.51mm）与焊尾固定结构，提供可靠的机械接合与焊接稳定性。整体尺寸24.5×7.5×10.45mm，坚果褐色外壳。
一、5-2287903-6中文手册
| 分类 | 详情 |
|---|---|

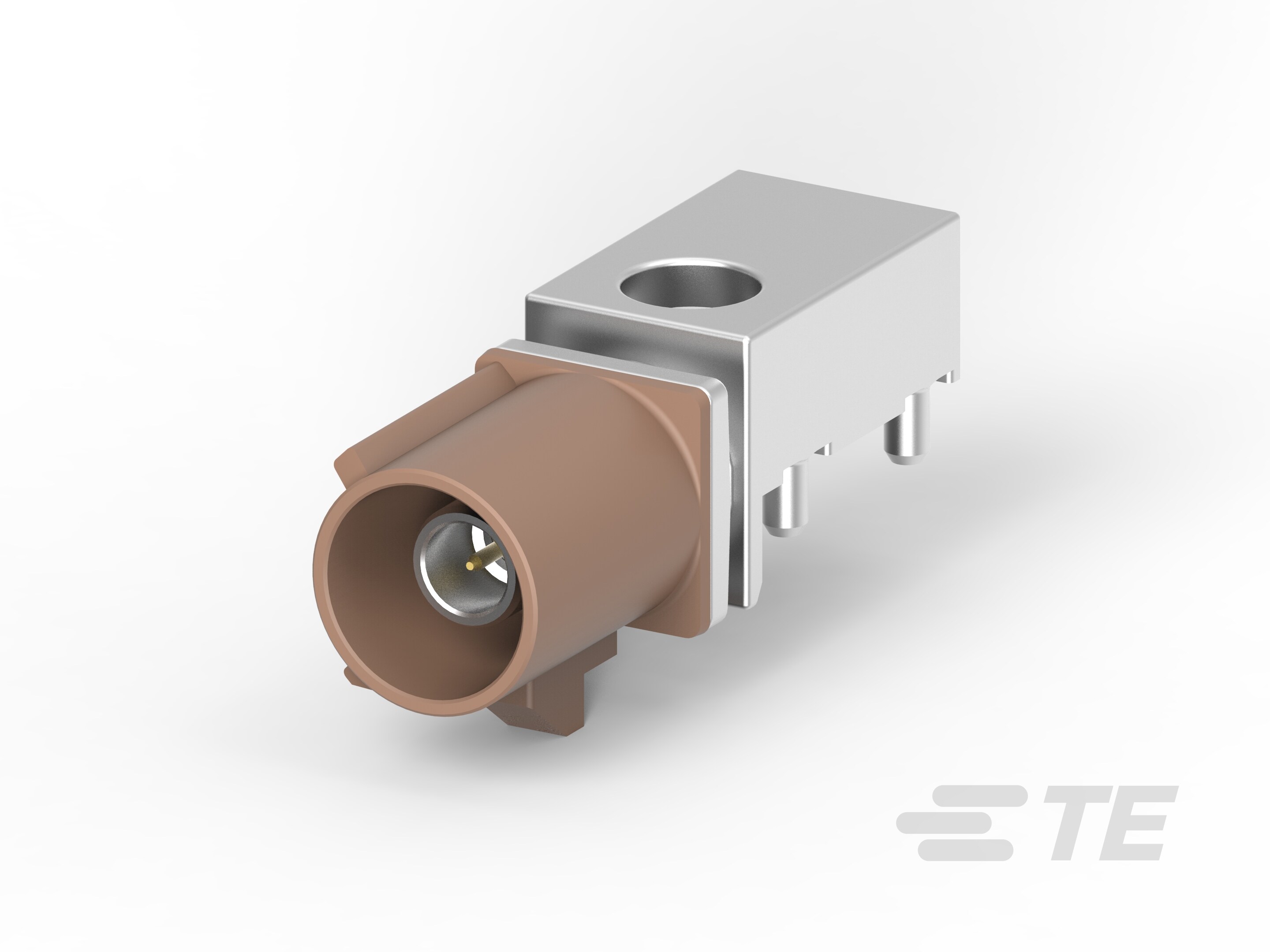

| 产品图 |  |
| 产品型号 | 5-2287903-6 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 坚果褐色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287903-6现货 |
| 原厂手册 | 5-2287903-6数据手册.PDF |
二、5-2287903-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-6 | 暂无 |
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 5-2287903-6配套型号大全 |
三、5-2287903-6适用领域
1. 汽车电子系统：兼容SAE/USCAR-17标准，键控代码F机制防止误插，端子金镀层确保低电阻连接；-40°C至105°C宽温域适应发动机舱、车载ECU等环境，保障行车控制信号稳定性。
2. 工业控制设备：PA GF材料外壳（耐高温105°C）及焊接式板安装，抵御工厂机械振动；50Ω阻抗与6GHz高频带宽支持传感器、PLC控制链路信号传输，适用于自动化生产线设备。
3. 通信与网络设备：0-6000MHz工作频率覆盖射频信号需求，通孔焊接端接提升信号完整性，适用于路由器、基站内部板级连接，确保高频数据传输的低损耗。
4. 消费电子及家用电器：800VAC高压耐受和信号电路设计适配电源管理模块；紧凑尺寸(24.5mm×7.5mm)及边缘安装特性简化智能家电、娱乐设备内部布板。
5. 一般电子仪器：单插针端子结构(.51mm直径)结合锡电镀安装固定，支持实验室测试设备、监控系统等低压信号接口，螺母褐色壳体便于设备快速识别与维护。
该连接器通过键控对准、宽温运行及标准兼容，在严苛环境中实现长期电信号稳定，螺母褐色外壳优化工业场景辨识效率。
四、5-2287903-6常见问题与解决方案
1. PCB安装固定不稳定
问题：焊尾安装方式依赖于焊接质量，在振动或机械应力下易导致固定点松动或脱落，影响连接可靠性。
方案：严格控制焊接工艺，确保焊点无虚焊；添加辅助支撑结构或应力消除附件（如卡扣）以分散外部应力，提升安装稳定性。
2. 高温环境下的外壳变形风险
问题：主体材料为PA GF（尼龙玻璃纤维），在温度超过105°C的环境中可能发生热变形或软化，造成结构失效。
方案：将工作温度严格控制在额定范围(-40–105°C)，避免接触热源或腐蚀性环境；定期检查外壳完整性，必要时在高温应用中评估替代材料型号。
3. 端子接触不良导致连接异常
问题：插针端子易因压接不当、表面氧化（尽管电镀金（Au））或外部污染产生高接触电阻，引发信号中断或性能下降。
方案：遵循精确压接公差（参考产品规格）；使用专用清洁工具维护端子接触面，预防氧化；定期监测并更换受损端子以恢复连接性能。
4. 键控错位引发对接失败
问题：键控代码F若未与匹配公端正确对齐，安装时易产生角度偏差，导致连接不稳或插拔困难。
方案：安装前严格校验键控代码与端子排列顺序；应用对准工具或夹具辅助定位，确保公母端精准匹配，提升对接成功率。
5. 高频信号干扰问题
问题：无屏蔽设计（屏蔽：否）且在0-6000MHz工作频率下，易受外部电磁干扰影响信号完整性，导致传输异常。
方案：优化PCB布线布局，确保50Ω阻抗匹配；隔离噪声源并避免电缆交叉，必要时在系统层面添加屏蔽措施以增强抗干扰能力。
