泰科TE 5-2287903-7 线到板连接器 50Ω高频汽车信号 现货
泰科电子（TE Connectivity）生产的5-2287903-7是一款单通道（1位）线对板连接器，专用于印刷电路板（PCB）的边缘安装。其核心采用镀金（Au）中心端子，配合50Ω阻抗设计，支持0-6000MHz高频信号传输，符合SAE/USCAR-17标准。壳体采用蓝灰色玻纤增强尼龙（PA GF），工作温度范围覆盖-40℃至105℃极端环境。连接器通过通孔焊接固定，具备镀锡（Sn）焊尾及插针端子结构，适配前端面板安装场景。额定电气参数为1A电流和800VAC电压，适用于严苛工业环境的信号传输应用。
一、5-2287903-7中文手册
| 分类 | 详情 |
|---|---|

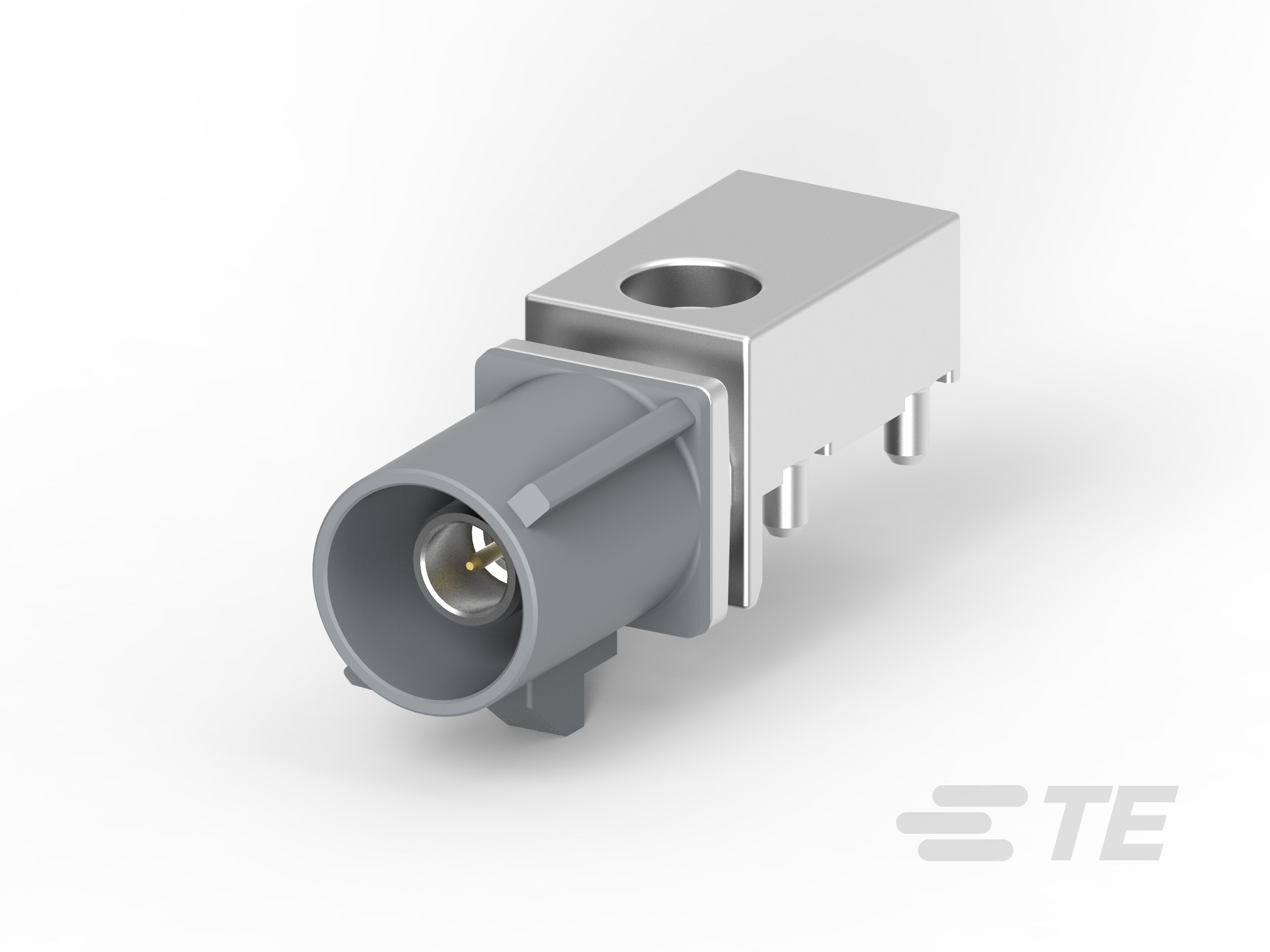

| 产品图 |  |
| 产品型号 | 5-2287903-7 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | G |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝灰色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287903-7现货 |
| 原厂手册 | 5-2287903-7数据手册.PDF |
二、5-2287903-7配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2272519-7 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 5-2287903-7配套型号大全 |
三、5-2287903-7适用领域
泰科5-2287903-7连接器采用蓝灰色PA GF外壳（耐温-40℃至105℃），具备50Ω阻抗匹配及0-6000MHz宽频信号传输能力，键控代码G设计防止误插，并通过通孔焊接确保板安装可靠性。该产品适用于以下领域：
1. 汽车电子系统：键控对准与金镀端子确保信号完整性，兼容SAE/USCAR-17标准，适用于车载ECU、传感器接口等场景，保障高温环境下行车安全与控制链路稳定性。
2. 工业控制与自动化：边缘安装与PCB焊尾固定适应高振动环境，宽温域设计支持工厂机械与仪器设备内部信号传输，强化耐用性。
3. 通信与数据传输：射频优化结构（中心金镀端子）支持路由器、基站等设备的高频信号连接，1位单行布局平衡空间效率与抗干扰性能。
4. 消费电子设备：紧凑尺寸（24.5×7.5mm）与信号电路应用适配家用电器、网络设备线到板连接，简化内部布线设计。
5. 航空航天与国防：宽温度范围及材料耐用性满足严苛环境需求，适用于机载系统或监测仪器的低电流信号传输场景。
该连接器凭借键控机制、高频响应能力及工业级材料，在严苛场景中提供长期稳定的信号连接解决方案，蓝灰色外壳增强设备内部辨识度。
四、5-2287903-7常见问题与解决方案
泰科5-2287903-7线对板连接器常见问题及解决方案
1. PCB焊点疲劳或断裂
问题： 边缘安装型焊尾端子（PCB端接方法：通孔焊接）承受机械应力时，单点位支撑（位数：1）易致焊点开裂。
方案： 强化焊盘周围PCB支撑结构，焊接后添加环氧树脂加固；避免在振动环境中悬空布缆。
2. 端子接触电阻异常
问题： 插针式端子（直径：0.51mm）镀金层磨损或氧化后（端子接触部电镀材料：Au），接触电阻增大影响高频信号传输（工作频率范围：0-6000MHz）。
方案： 使用防静电工具操作；定期以异丙醇清洁接触面；极限工作温度（105℃）下缩短维护周期。
3. 外壳高温变形风险
问题： 蓝灰色尼龙玻纤外壳（主体材料：PA GF）在持续高温（>90℃）环境中可能软化变形，影响接插精度。
方案： 确保环境温度≤80℃；高温工况改用金属壳体衍生型号；每季度检查外壳结构完整性。
4. 高频信号衰减
问题： 未屏蔽设计（屏蔽：否）在复杂电磁环境中易受干扰，阻抗不匹配（阻抗：50Ω）导致信号损失。
方案： 增加独立金属屏蔽罩；控制线缆长度与铺线路径；避免与高压线路（工作电压：800VAC）平行布线。
5. 安装应力集中
问题： 单排位设计（行数：1）使焊尾承受全部机械应力，外力拉扯易致PCB焊盘剥离。
方案： 加装线缆固定夹（匹配产品尺寸：长24.5mm×宽7.5mm）；使用应力消除型线束套管分散受力。
