泰科TE5-2287903-8线到板连接器50Ω射频信号现货

泰科电子型号5-2287903-8是一款单路射频连接器，采用板对线连接方式（PCB边缘安装）。其核心特性包括50Ω标准阻抗、高达6GHz的工作频率及800VAC耐压能力。主体采用紫色PA GF（玻璃纤维增强尼龙）壳体，配备金层电镀的插针式中心接触件，确保高频信号稳定传输。端子外部镀锡，通过通孔焊接方式固定于印刷电路板。该连接器支持-40°C至105°C的宽温域环境，设计兼容SAE/USCAR-17标准，尺寸为24.5×7.5×10.45mm，专为1A信号电路的高可靠性传输而优化。

一、5-2287903-8中文手册

分类	详情

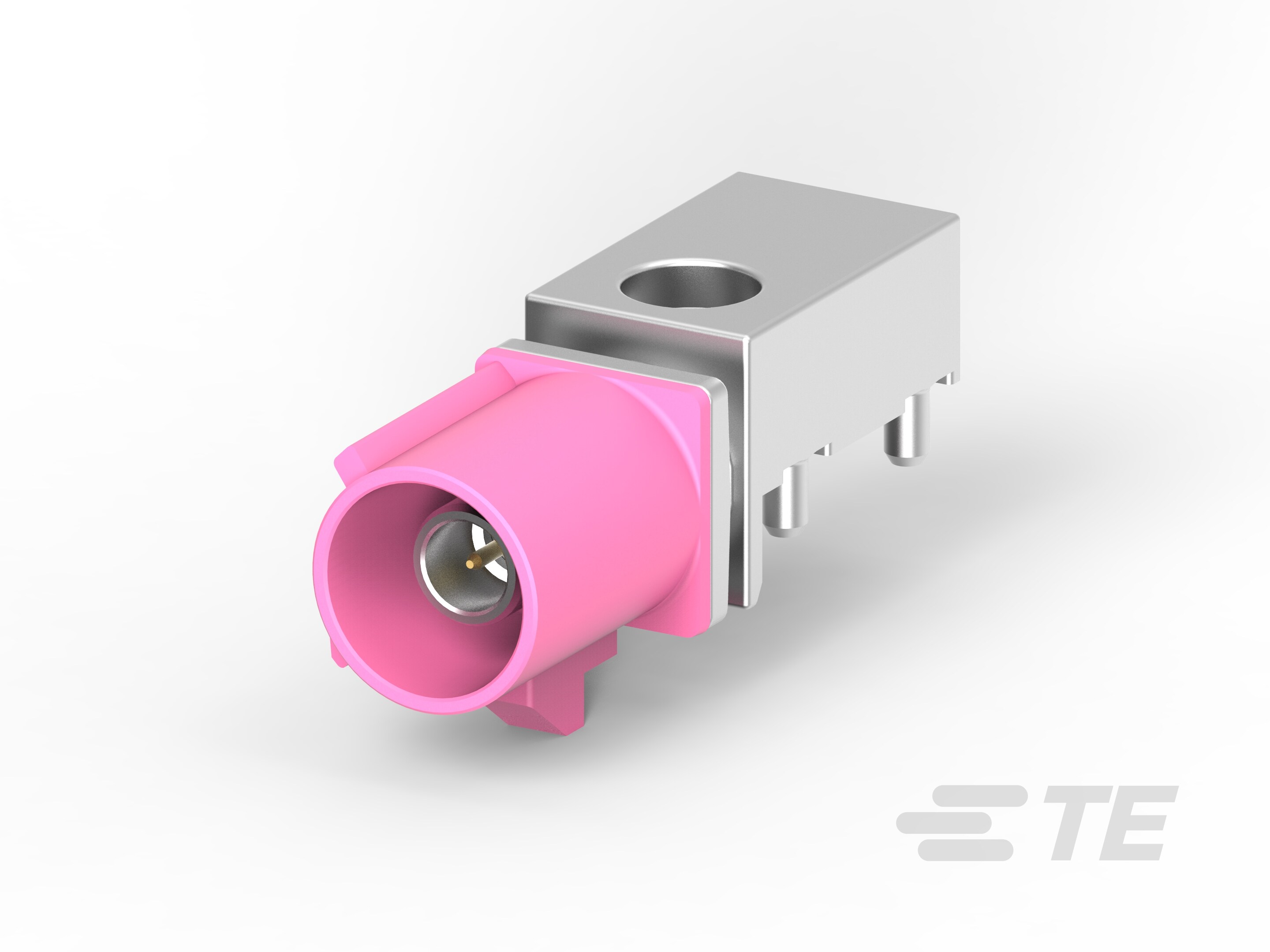

产品图
产品型号	5-2287903-8
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	H
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	紫色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	5-2287903-8现货
原厂手册	5-2287903-8数据手册.PDF

二、5-2287903-8配套型号

三、5-2287903-8适用领域

泰科5-2287903-8连接器凭借其高频率性能、宽温度适应性及精确电路设计，适用于以下领域：

1. 汽车电子系统：兼容SAE/USCAR-17标准，金电镀插针端子（接触电阻低）与50Ω阻抗特性确保车载ECU、传感器接口的高可靠性连接，防止信号干扰并耐受车辆环境下的-40°C至105°C温度变化。

2. 通信与射频设备：0-6GHz工作频率范围与精密射频设计优化信号完整性，适用于基站内部线到板连接、路由器及网络设备，1位单行布局平衡信号密度与抗干扰需求。

3. 工业自动化控制：PA GF材质外壳（耐温-40°C至105°C）结合边缘安装方式，适应工厂机械的高温、振动环境，支持PCB信号传输，确保生产设备控制链路的稳定性。

4. 消费电子产品与仪器设备：紧凑尺寸（高10.45mm×长24.5mm×宽7.5mm）与紫色壳体便于识别，适用于便携电子设备内部连接，如电源管理模块或测试仪器信号接口。

该连接器通过应力消除设计和高工作电压承载能力（800VAC），在复杂应用场景中实现长期稳定信号传输。

四、5-2287903-8常见问题与解决方案

1. 焊点疲劳导致连接不稳

问题：边缘安装型焊尾结构在机械振动或反复插拔时，焊点易产生应力开裂。

方案：增加板面加固支架，控制PCB弯曲量≤0.5mm/100mm；焊接后增加环氧树脂点胶增强应力缓冲。

2. 高频信号完整性下降

问题：6GHz高频应用下，阻抗失配（标称50Ω）导致信号反射。

方案：严格遵循±0.15mm通孔公差设计；连接器200mm范围内避免布局其他金属构件，必要时添加接地屏蔽层。

3. 端子接触电阻异常

问题：Φ0.51mm金镀层插针在潮湿环境（>80%RH）易产生微孔腐蚀。

方案：使用气相防锈纸包裹存储；接触压力维持0.5-0.8N范围内，每500次插拔后需用异丙醇清洁端子。

4. 材料热变形引发故障

问题：PA GF材质在>105°C环境发生玻璃化转变，导致插孔扩径（实测>110°C时变形率≥0.3%）。

方案：功率器件布局距离≥5mm；高温环境（≥90°C）建议改用铜合金壳体版本（需验证型号兼容性）。

5. 键控错位引发装配错误

问题：H型键槽未对准时强行插接，造成公端塑胶导向筋断裂（断裂力<15N）。

方案：装配前用投影仪校验键槽角度（公差±1°）；工装夹具增设导向销（直径Φ1.0±0.02mm）。
