泰科TE 8-2287903-0 RF线到板连接器 50Ω 现货

泰科8-2287903-0是一款单位数（1位）线到板连接器，专用于印刷电路板边缘安装。其为插针端子设计，阻抗50Ω，支持800VAC工作电压及0-6000MHz信号频率，适用于高频信号传输。主体采用PA GF材料（增强聚酰胺），端子接触部电镀金（Au），外部锡（Sn）镀层增强导电性，工作温度范围-40至105°C。具备焊尾式板安装固定，尺寸24.5mm×7.5mm×10.45mm，符合SAE/USCAR-17标准，核心应用为信号电路集成。

一、8-2287903-0中文手册

分类	详情

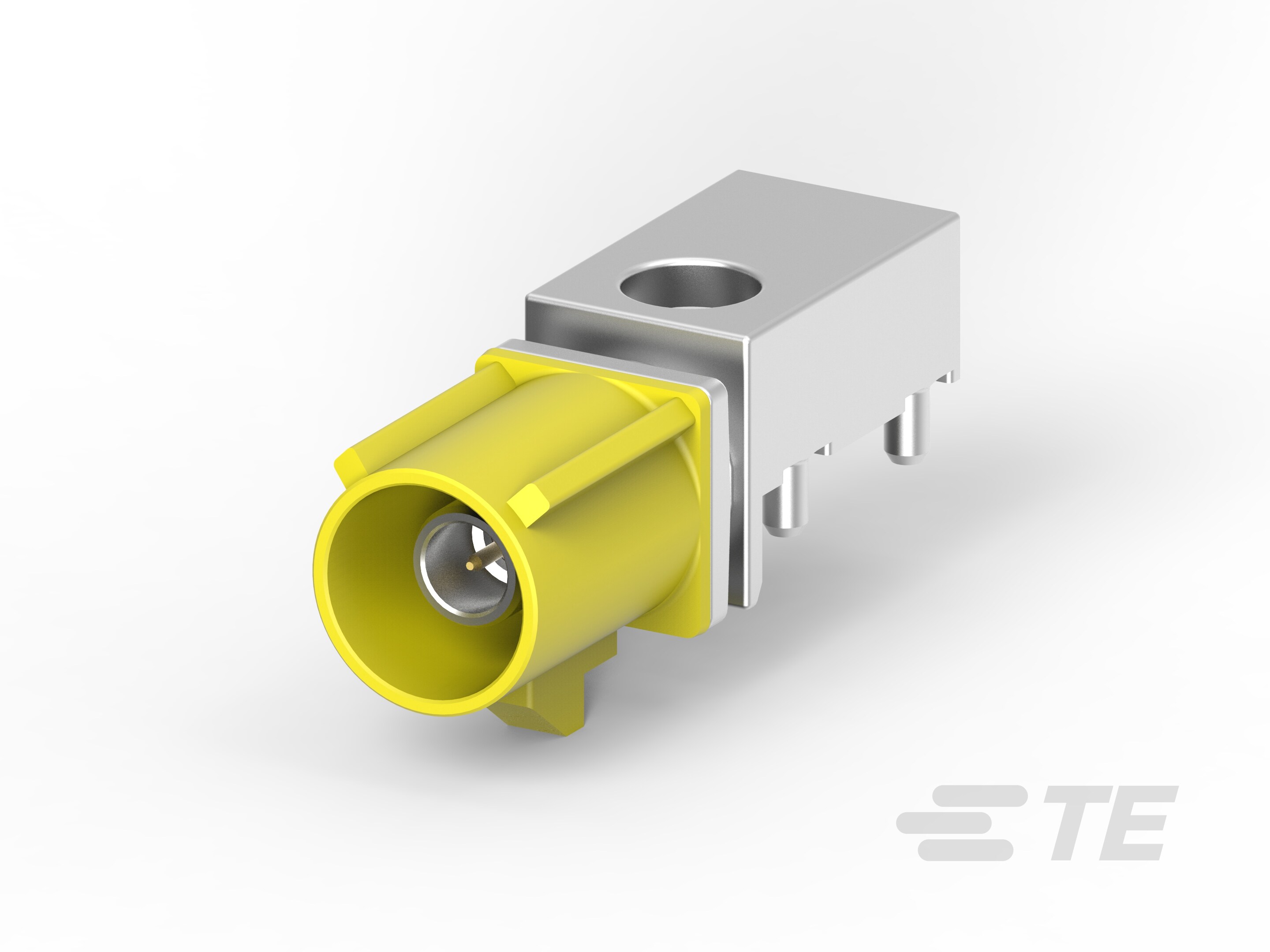

产品图
产品型号	8-2287903-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	K
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	咖喱色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	8-2287903-0现货
原厂手册	8-2287903-0数据手册.PDF

二、8-2287903-0配套型号

三、8-2287903-0适用领域

泰科8-2287903-0连接器凭借其高信号完整性、耐温性及紧凑设计，广泛应用于以下领域：

1. 汽车电子系统：兼容SAE/USCAR-17标准，键控代码K与0.51mm插针对接机制防止误插，适用于车载传感器、ECU线束接口等场景，保障行车信号传输的可靠性与安全性。

2. 工业自动化与机械控制：工作温度范围-40°C至105°C与PA GF主体材料抵抗环境应力，适应高振动工厂环境，支持设备控制链路和传感器信号的稳定运行。

3. 通信与数据传输：50Ω阻抗及0-6000MHz频率范围优化高频信号传输，线到板连接方式适配路由器、基站等设备内部通信，平衡连接密度与抗干扰需求。

4. 消费电子与嵌入式系统：紧凑尺寸（高度10.45mm）和焊尾PCB安装设计简化电路板集成，咖喱色外壳便于在小型电子设备如家用电器中快速识别与维护。

5. 精密仪器设备：适用于医疗仪器或测试系统的内部信号布线，通孔焊接安装提供稳固固定，确保低电流信号传输的精度。

该连接器通过键控对准、宽频支持及稳固结构，在复杂场景中实现长期可靠连接，咖喱色外壳进一步提升工业环境中的视觉辨识度。

四、8-2287903-0常见问题与解决方案

1. 安装稳定性不足

问题：边缘安装型焊尾固定结构在机械振动场景下易发生位移，导致接触点应力集中。

方案：在PCB布局阶段增加辅助固定卡扣，或采用绑带将线缆锚定于支撑结构，分散传导至焊尾的机械应力。

2. 介质防护失效风险

问题：非密封设计（资料标注"可密封：否"）在湿度>80%RH环境易诱发爬电现象，800V工作电压下存在安全隐患。

方案：严格管控环境湿度（建议≤70%RH），定期清洁PCB安装面，必要时在非接触区涂覆硅基防护胶强化防潮。

3. 插针端子接触异常

问题：0.51mm直径镀金插针因压接高度偏差(超出±0.05mm公差)或氧化导致接触电阻增大（额定电流仅1A）。

方案：使用激光测距仪监控压接高度，专用无纺布清除端子氧化层，高温场景(>85℃)需缩短维护周期至3个月。

4. 尼龙壳体结构劣化

问题：PA GF材料壳体在连续105℃工况下易发生蠕变变形，强酸/碱环境加速材料裂解。

方案：超过85℃时改用同系列金属外壳型号（如存在兼容替代），每月进行壳体形变量检测并记录劣化趋势。

5. 键控对位偏差

问题：K型键控码安装角度偏差>3°将导致插接阻力异常（需符合SAE/USCAR-17标准）。

方案：安装前使用光纤内窥镜确认键槽啮合状态，采用带角度刻度定位治具实施微米级校准。
