TE 8-2287903-2 高频线到板连接器 现货

泰科8-2287903-2是一款边缘安装的单孔位射频连接器，采用线对板连接方式。其主体为粉橙色PA-GF工程塑料，具有10.45mm的标准高度，可承受-40℃至105℃的工作温度范围。该连接器具备50Ω特性阻抗和0-6000MHz的宽频工作范围，核心接触件采用金（Au）镀层确保高频信号稳定性，PCB焊尾则采用锡（Sn）镀层便于焊接。通孔安装方式提供可靠的机械固定，前端面板安装设计便于维护。支持800VAC工作电压及1A最大电流，符合SAE/USCAR-17工业标准，主要应用于信号传输电路板环境。

一、8-2287903-2中文手册

分类	详情

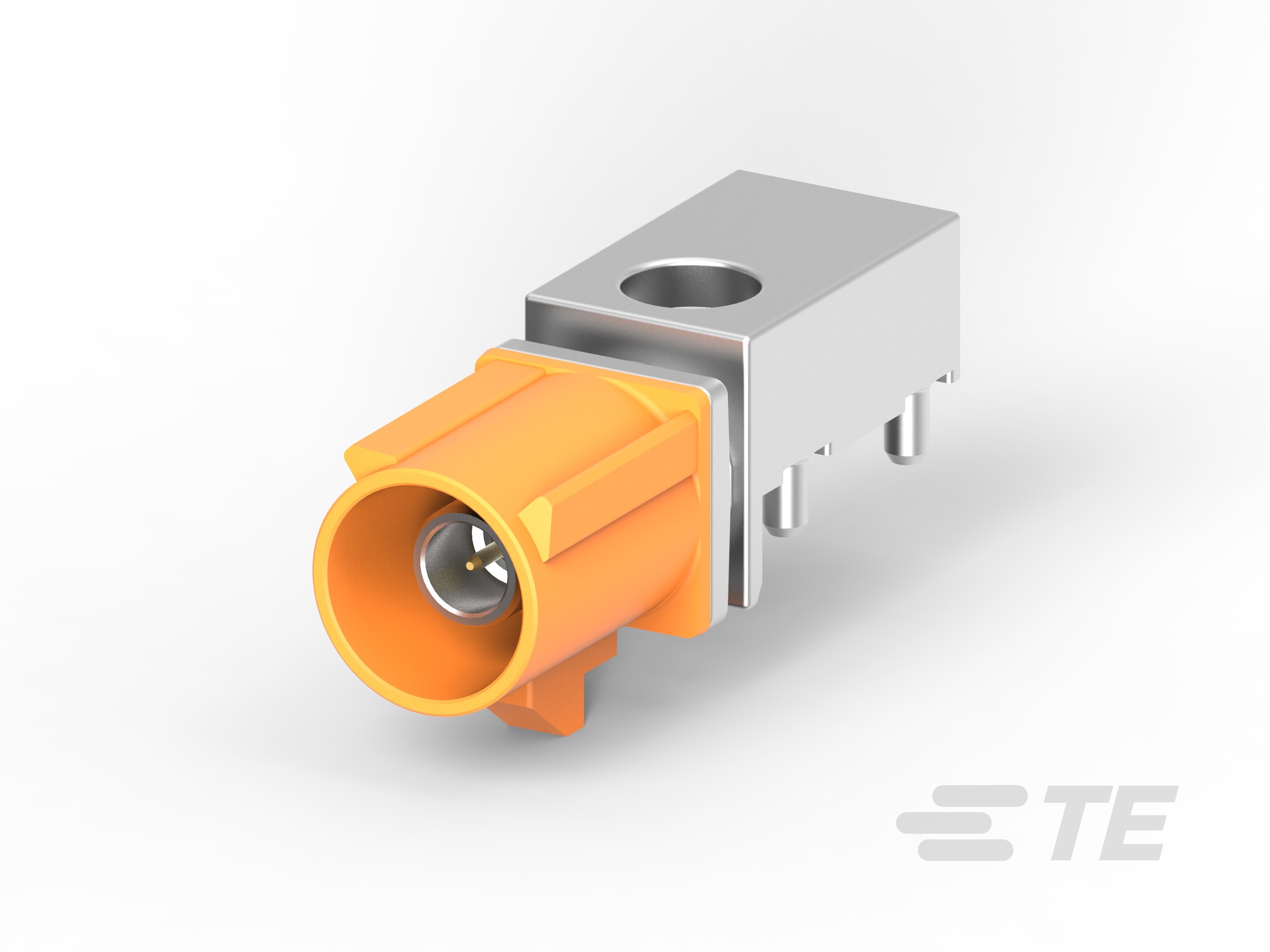

产品图
产品型号	8-2287903-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	M
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉橙色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	8-2287903-2现货
原厂手册	8-2287903-2数据手册.PDF

二、8-2287903-2配套型号

三、8-2287903-2适用领域

1. 工业设备控制电路

105℃高温耐受性（-40~105°C）适应车间环境，通孔焊接与焊尾固定确保印刷电路板（PCB）在振动场景下的可靠连接，适合电机控制器、PLC模块等工业设备的信号传输。

2. 汽车电子控制系统

SAE/USCAR-17认证满足车载标准，键控代码M与0.51mm插针实现精准防误插，金镀层端子接触件保障车载ECU、传感器等关键部件的低电阻信号传输稳定性。

3. 医疗设备内部布线

粉橙色壳体提供快速视觉识别，PCT电介质材料支持消毒流程，通孔焊接结构简化维护操作，适用于监护仪、诊断设备等对清洁度要求较高的内部电路连接。

4. 通信设备射频链路

50Ω阻抗匹配与6GHz工作频率覆盖主流通信频段，金镀层中心接触件优化射频信号完整性，板安装方式适配路由器、基站设备中高频信号线的电路板端接需求。

5. 新能源电力模块

锡镀层PCB保持件抵抗盐雾腐蚀，边缘安装设计兼容紧凑型逆变器布局，-40℃低温防护确保光伏电站、储能系统在极端环境下的电力控制连接安全。

该连接器通过高频性能优化、宽温域适应及工业级防护设计，在信号精度与机械稳定性并重的场景中实现长效连接，粉橙色壳体增强设备维护时的定位效率。

---

四、8-2287903-2常见问题与解决方案

1. PCB焊接点断裂

问题：边缘安装型焊尾结构在振动场景下应力集中，易导致焊点疲劳开裂。

方案：采用双面PCB加固焊盘设计，焊接后增加环氧树脂点胶保护层，降低机械应力影响。

2. 高温环境下绝缘下降

问题：PA GF材质外壳在持续>105℃工况下介电强度降低，可能引发漏电流。

方案：优化设备散热风道（保持≤90℃），或更换金属外壳兼容型号（需验证键控代码M匹配性）。

3. 微端子氧化导致信号漂移

问题：0.51mm插针的微金镀层（1μm厚度）易受硫化气体侵蚀，接触电阻超差（>50Ω）。

方案：使用惰性气体保护焊工艺，定期喷淋接点专用抗氧化剂（ISO 6451标准）。

4. 高频传输失真

问题：0–6GHz射频应用中，非屏蔽设计受电磁干扰（EMI）致信号完整性下降。

方案：增加μ金属屏蔽罩（间距≥0.3mm），PCB接地铜箔延伸至连接器尾部。

5. 密封失效引发锈蚀

问题：非密封设计在湿度>80%RH时，锡（Sn）镀层端子发生电化学腐蚀。

方案：整体喷涂三防漆（IPC-CC-830B标准），控制环境湿度≤65%RH。

6. 键控定位偏移

问题：单排公端未对准键控代码M的限位槽，强行插拔致塑胶卡扣断裂。

方案：采用带导向针的治具辅助插接，操作前验证壳体粉橙色标识方向。
