TE8-2287903-3线对板高频连接器50Ω现货
泰科8-2287903-3是一款线对板射频连接器，专为印刷电路板边缘安装设计，阻抗50Ω适用于高频信号传输，工作频率达0-6000MHz。额定电压800VAC，电流最大1A。采用焊尾固定与通孔焊接端接，端子插针直径0.51mm，接触部镀金优化导电性，外部镀锡增强可焊性。主体为玻璃纤维增强尼龙（PA GF），粉绿色壳体，尺寸24.5×7.5×10.45mm（长×宽×高）。工作温度范围-40°C至105°C，兼容SAE/USCAR-17标准，电介质材料PCT，适合紧凑空间中的信号应用。
一、8-2287903-3中文手册
| 分类 | 详情 |
|---|---|

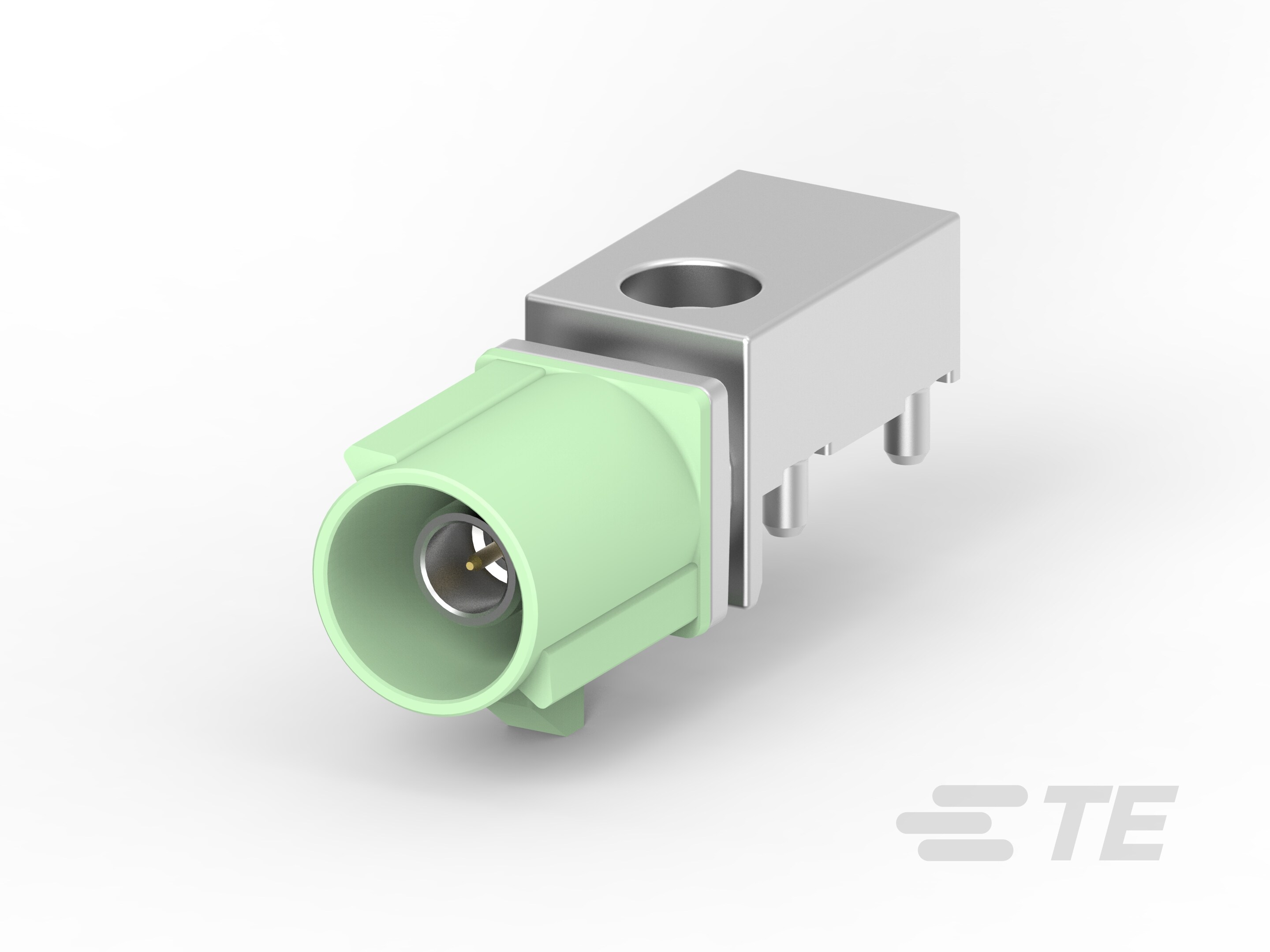

| 产品图 |  |
| 产品型号 | 8-2287903-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | N |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉绿色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 8-2287903-3现货 |
| 原厂手册 | 8-2287903-3数据手册.PDF |
二、8-2287903-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-3 | 暂无 |
| 更多配套型号查询 | 8-2287903-3配套型号大全 |
三、8-2287903-3适用领域
泰科8-2287903-3连接器凭借其高频信号处理能力、宽温度适应性及机械稳定性，广泛应用于以下领域：
1. 汽车电子系统：兼容SAE/USCAR-17标准，单端插针对接（插针直径0.51mm）确保精准连接，适用于车载ECU控制模块及传感器接口，工作频率范围0-6000MHz支持CAN总线等高速数据传输，金电镀端子提升信号可靠性。
2. 通信与数据传输：50Ω阻抗优化射频信号完整性，中心端子金电镀减少损耗，线到板连接方式适配路由器、基站内部PCB布线（如边缘安装结构），保证低噪声信号传输。
3. 工业自动化与机械设备：主体材料PA GF（聚酰胺玻璃纤维增强塑料）耐高温至105°C，结合通孔焊接固定机制，适应机床或自动化系统的高振动环境，板安装设计简化维护流程。
4. 消费电子产品与家用电器：紧凑尺寸（24.5mm x 7.5mm）及单行1位布局（PCB间距优化）节省空间，适用于电脑主板、电视内部连接，锡电镀外部端子提升耐久性。
5. 航天与军工领域：宽温工作范围（-40°C至105°C）与PCT电介质材料增强环境耐受性，在严苛场景（如机载设备）中维持信号稳定性。
该连接器通过单端端子对准、高频优化及高机械强度，实现复杂系统的可靠信号连接，粉绿色外壳便于工业环境中视觉识别。
四、8-2287903-3常见问题与解决方案
针对泰科8-2287903-3连接器的应用特性，结合其技术参数，以下是该型号的常见问题及解决方案（严格遵循模板规范）：
1. PCB焊接松动
问题： 边缘焊接式安装（PCB安装方向=边缘）在机械振动下易出现焊点断裂。
方案： 使用温控焊台（≤350℃）严格遵循焊尾尺寸操作，焊接后增加支撑胶固定应力点，定期检查焊点完整性。
2. 接触端子氧化
问题： 金镀层插针（端子接触部电镀材料=金）在潮湿环境中暴露可能导致接触电阻上升。
方案： 非使用状态时加装防尘帽；已氧化触点使用无纺布沾异丙醇轻拭，禁止物理打磨（避免损坏0.51mm插针）。
3. 高温环境失效
问题： PA GF材质外壳（主体材料=PA GF）在接近105℃工作温度极限时可能软化变形。
方案： 实际工况≥90℃时强制风冷散热；长期高温场景改用同系列金属外壳兼容型号（如泰科7-2287903系列）。
4. 键控误插风险
问题： 键控代码N配置需匹配公端，错插会导致端子物理损伤（接合插针直径仅0.51mm）。
方案： 安装前使用放大镜核对键槽方位（N标识对应公端凹槽），配备防呆导向柱辅助对接。
5. 高频信号衰减
问题： 0-6000MHz工作频段下非屏蔽设计（屏蔽=否）易受电磁干扰。
方案： 信号线就近增加磁环抑制干扰，确保整机接地电阻＜0.1Ω，避免与电源线并行布线。
