泰科TE9-2287903-0线到板连接器6GHz金电镀现货

泰科9-2287903-0是一款单排插针式线到板连接器，专用于印刷电路板的信号电路传输。其端子接触部镀金、外部镀锡，提供低阻抗（50Ω）、高频率支持（0-6000MHz）及800V AC工作电压，额定电流1A。主体材质为PA GF（玻璃纤维增强聚酰胺），水蓝色壳体，尺寸24.5×7.5×10.45mm，安装方式为PCB边缘通孔焊接，工作温度范围-40至105℃，兼容汽车标准SAE/USCAR-17。

一、9-2287903-0中文手册

分类	详情

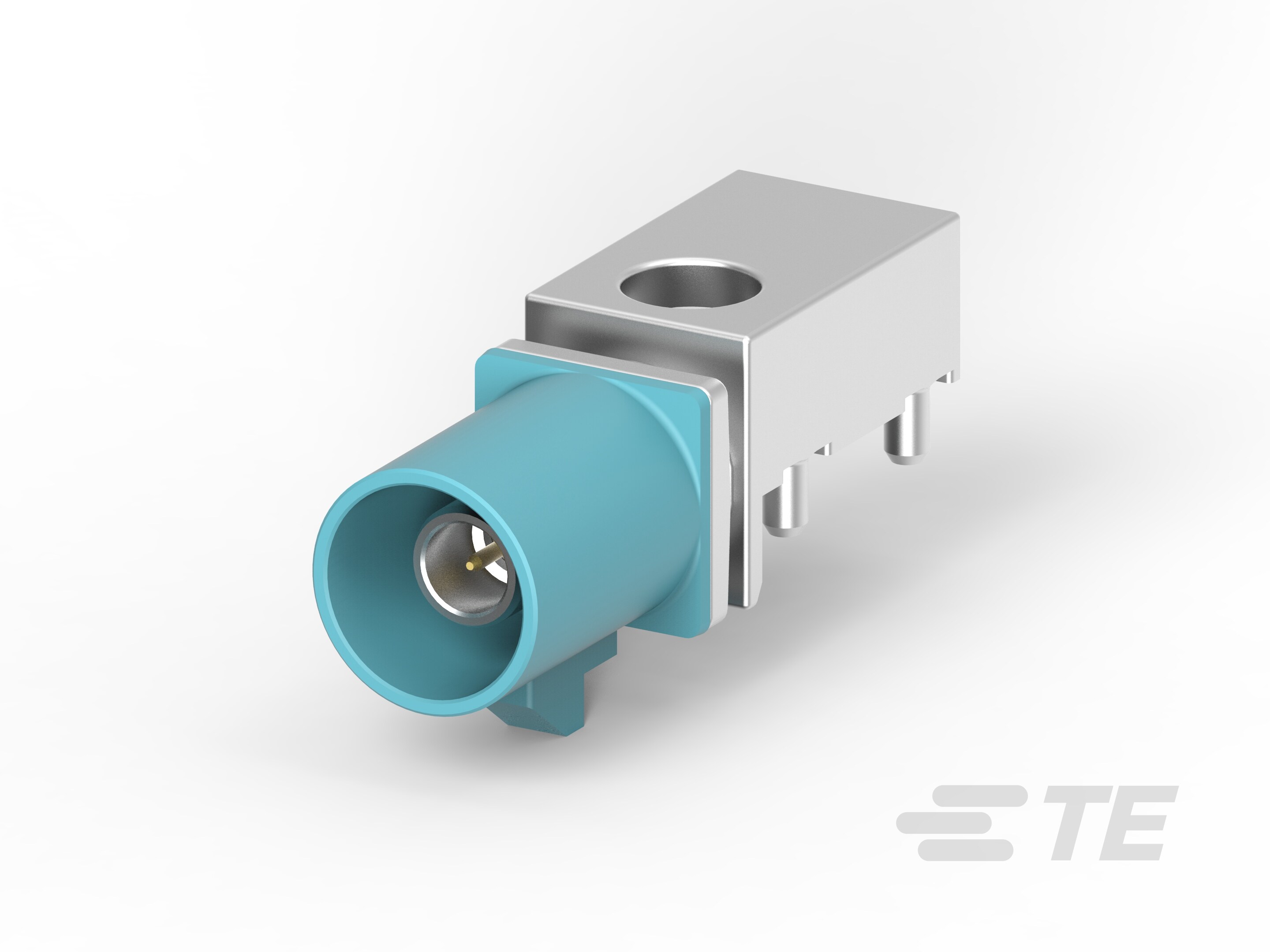

产品图
产品型号	9-2287903-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	Z
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	水蓝色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	9-2287903-0现货
原厂手册	9-2287903-0数据手册.PDF

二、9-2287903-0配套型号

三、9-2287903-0适用领域

泰科9-2287903-0连接器凭借其高频信号传输能力、高稳定性和结构可靠性，主要适用于以下领域：

1. 通信与网络设备：50Ω阻抗特性与0-6000MHz工作频率范围支持高频信号传输，适用于路由器、基站等设备的内部射频连接，实现低衰减数据传输和抗干扰性能，确保高速通信的完整性。

2. 工业自动化与控制：PA GF外壳材质（耐温-40°C至105°C）结合板安装边缘设计（PCB通孔焊接）适应工厂机械和产线的高温及振动环境，支持PLC系统和控制板信号链路的稳定连接，降低系统故障率。

3. 汽车电子系统：键控代码Z机制防止端子误插，兼容SAE/USCAR-17标准，适用于车载ECU模块、传感器接口等关键电路，保障车辆控制信号的准确性和行车安全。

4. 医疗诊断仪器：宽温工作范围（-40°C至105°C）与金镀层端子（接触部电镀金）优化信号完整性，适合医疗设备内部数据采集和电路互联，避免信号失真并简化维护流程。

5. 消费电子设备：线到板连接方式灵活适配多种PCB布局，1位单行结构（4mm间距）与水蓝色壳体便于在计算机、家用电器中进行紧凑式设计集成，提升连接密度和视觉辨识度。

该连接器通过高频性能优化和键控对准设计，在严苛应用场景下提供长期可靠的电子互联，水蓝色外壳进一步增强设备集成中的识别效率。

四、9-2287903-0常见问题与解决方案

1. 焊尾应力集中

问题：边缘安装型焊尾结构在振动环境下易导致焊点疲劳断裂。

方案：增加PCB板支撑桩或补强焊盘，焊接后使用环氧树脂加固焊点，确保应力不集中作用于单点。

2. 高频信号衰减

问题：6000MHz工作频率下，金层磨损或锡镀氧化导致阻抗失配（标称50Ω）。

方案：定期使用VNA检测回波损耗，接触面用乙二醇基清洁剂维护，避免物理刮擦金镀层（厚度≥0.76μm）。

3. 端子载流能力不足

问题：1A额定电流在浪涌工况下可能引发过热（尤其105℃高温环境）。

方案：增设温度传感器监控触点温升，优化走线降低回路电阻，必要时并联冗余端子分流。

4. 外壳抗化性局限

问题：PA GF材料在酸碱环境中易发生应力开裂（工作温度上限105℃）。

方案：接触化学介质时加装PTFE防护罩，高温场景（＞80℃）强制风冷散热。

5. 键控码误匹配

问题：键控代码Z未与公端对齐导致插接失效（插针直径0.51mm公差±0.02mm）。

方案：使用带Z型导向槽的治具预定位，插合前用显微镜验证端子共面度（误差<0.1mm）。
