泰科TE 4-2287907-0 高频50Ω线对板连接器 现货
泰科4-2287907-0是一款高频单孔线对板连接器，采用板缘安装方式，阻抗特性为50Ω。其主体为玻璃纤维增强尼龙（PA GF）材质，呈水蓝色，尺寸24.5mm×10mm×8.4mm。核心接触件采用金（Au）镀层插针（直径0.51mm），外部端子与PCB焊尾镀锡（Sn），支持通孔焊接固定。工作电压800VAC，电流上限1A，频率范围覆盖0至6GHz，适用温度-40℃至105℃，符合UL 94V-1/V-2阻燃等级及SAE/USCAR-17标准，专为信号传输场景设计。
一、4-2287907-0中文手册
| 分类 | 详情 |
|---|---|

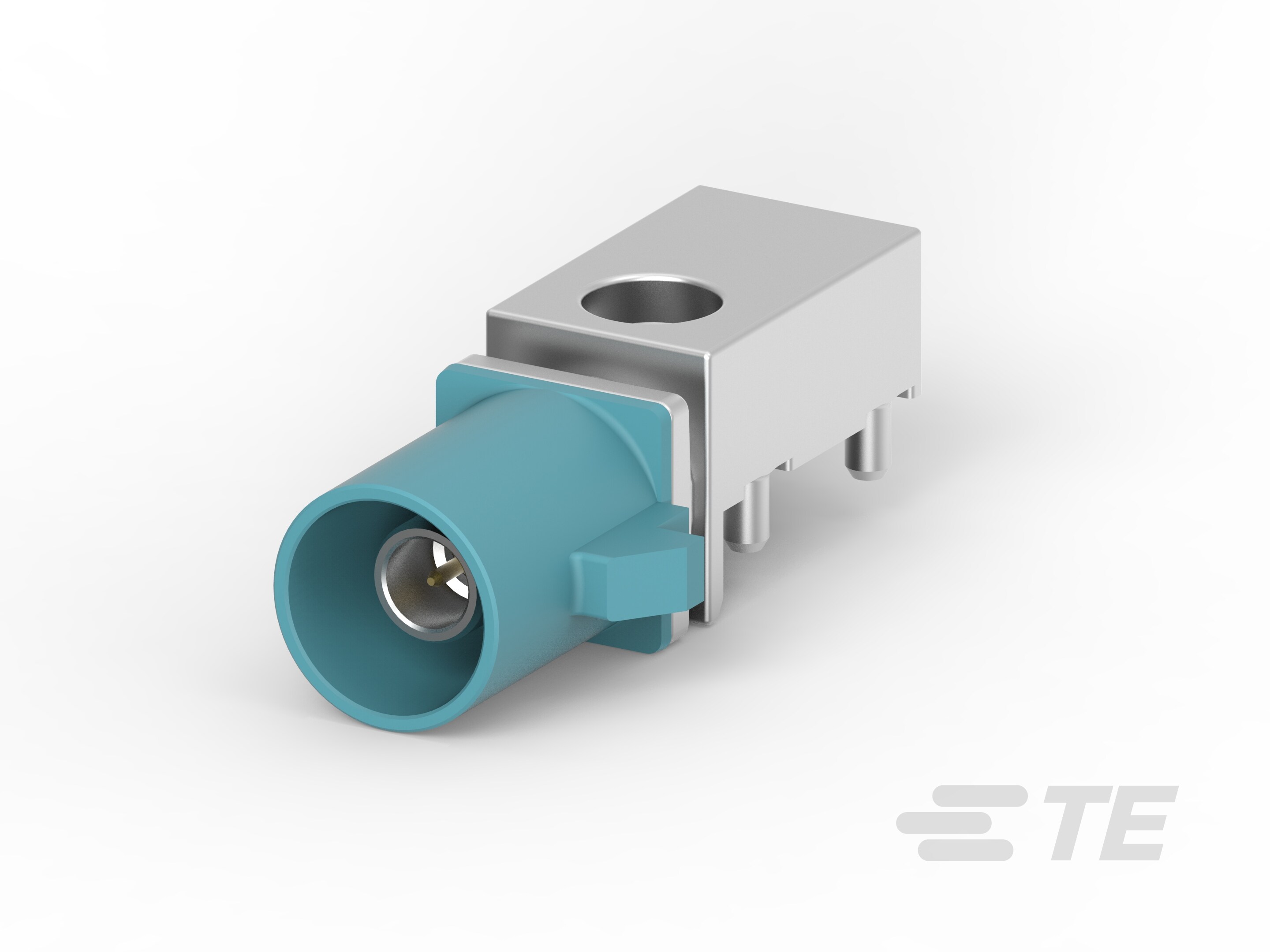

| 产品图 |  |
| 产品型号 | 4-2287907-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | Z |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 水蓝色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 4-2287907-0现货 |
| 原厂手册 | 4-2287907-0数据手册.PDF |
二、4-2287907-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 2-2272519-0 | 暂无 |
| 更多配套型号查询 | 4-2287907-0配套型号大全 |
三、4-2287907-0适用领域
泰科4-2287907-0连接器凭借其高可靠性、信号完整性及机械耐久性，广泛应用于以下领域：
1. 工业自动化与机械控制：PA GF外壳材料(耐温-40°C至105°C)及边缘安装设计适应工厂、机械等高振动、温变环境，支持传感器与控制系统的一体化连接，确保PCB信号的持续稳定传输。
2. 汽车电子系统：键控代码Z与精确端子对准机制防止误插，兼容SAE/USCAR-17标准，适用于车载ECU或线束接口场景，保障行车安全与电气可靠性。
3. 通信与数据传输：50Ω阻抗匹配和0-6000MHz宽频带支持高速信号传输如基站、路由器内部板级连接，金镀层端子优化信号完整性，减少高速数据失真。
4. 医疗仪器与设备：宽工作温度范围及UL 94V-1/V-2阻燃等级适配医疗设备内部PCB布线，确保在消毒与严苛环境下连接的可靠性，避免电气故障风险。
5. 消费电子与智能设备：紧凑尺寸(24.5mm×10mm×8.4mm)与锡镀层外部端子简化智能家居设备如扫地机器人、门锁的内部布局，支持低功耗信号的高效传输。
该连接器通过键控对准、PCB安装固定及高频性能，确保在复杂场景中实现长期稳定连接，水蓝色外壳进一步提升工业环境中的设备辨识度。
四、4-2287907-0常见问题与解决方案
1. 焊点机械应力失效
问题：焊尾式PCB安装仅依赖焊点受力，在振动场景中易发生焊盘断裂或虚焊。
方案：
