泰科TE5-2287907-4 PCB边缘射频连接器50Ω高频现货
泰科5-2287907-4是由泰科电子公司设计的一款单通道线到板连接器，专为印刷电路板边缘安装应用。其特性包括50Ω阻抗、800VAC工作电压和0至6000MHz工作频率，适用于信号电路传输。连接器采用金镀端子接触部搭配锡固定，主体材料为玻璃纤维增强聚酰胺（PA GF），确保在-40°C至105°C宽温范围下稳定工作。尺寸紧凑（高度8.4mm×长度24.5mm×宽度10mm），壳体为酒红紫色，支持通孔焊接端接，符合UL 94V-1/V-2阻燃标准和SAE/USCAR-17兼容性，广泛用于汽车和通信设备领域。
一、5-2287907-4中文手册
| 分类 | 详情 |
|---|---|
| 产品图 |  |

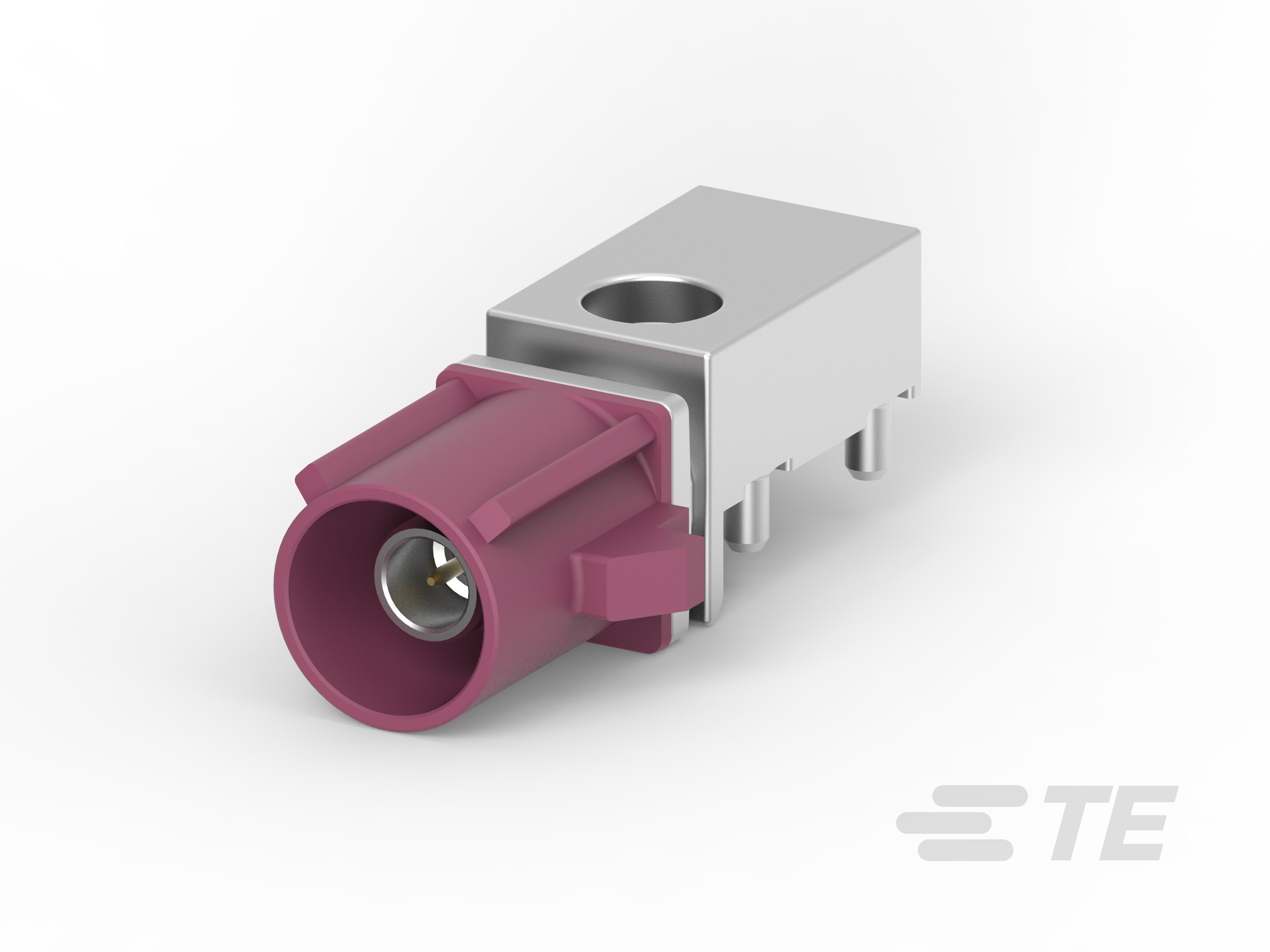

| 产品型号 | 5-2287907-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 酒红紫 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287907-4现货 |
| 原厂手册 | 5-2287907-4数据手册.PDF |
二、5-2287907-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2272519-4 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 5-2287907-4配套型号大全 |
三、5-2287907-4适用领域
泰科5-2287907-4连接器凭借其高频兼容性、精准阻抗匹配及宽温域适应性，广泛应用于以下领域：
1. 汽车电子系统：兼容SAE/USCAR-17标准，阻抗50Ω和端子金镀层(接触件直径0.51mm)保障信号完整性，工作电压800VAC及-40°C至105°C温域适应车载ECU与传感器接口的严苛工况，酒红紫壳体便于快速识别组装。
2. 通信与射频设备：频率范围0-6000MHz支撑高频信号传输，PCB焊接安装(高度8.4mm)优化空间布局，PA GF壳体材料提升抗干扰能力，适用于基站、路由器内部线到板信号链路。
3. 工业控制与仪器：PCB焊尾固定方式适配控制柜内密集布线，UL94V-1阻燃等级确保高粉尘环境安全，通孔焊接端接提升连接稳定性，用于电机驱动单元或测试设备内部控制回路。
4. 医疗电子设备：工作温度范围(-40°C至105°C)与阻燃特性满足消毒维护需求，1A电流容量支持低功耗内部布线，如监护仪传感器模块连接。
5. 消费电子与家电：紧凑尺寸(24.5mm×10mm)优化空间利用率，锡镀层PCB接触点保障长期导电性，适用于电源适配器或智能家居设备板级信号传输。
该连接器通过板安装固定、金镀端子及宽频特性，确保在射频和高精度场景实现可靠连接，酒红紫外壳增强工业及汽车应用中的可辨识度。
四、5-2287907-4常见问题与解决方案
1. 安装松动或脱落
问题：PCB焊尾端安装缺乏额外固定点，边缘安装设计在振动或外力影响下易导致焊点松动。
方案：添加应力消除附件(如卡扣或支架)，确保电缆受力均匀，或强化PCB支撑结构分散应力。
2. 密封性不足
问题：无密封功能(IP级别不支持)，环境湿度高(建议≤80%RH)或污染物可能渗入端子区域。
方案：定期清洁连接面，使用硅胶密封圈辅助增强防护，控制操作环境湿度。
3. 端子接触不良
问题：插针端子压接不当或氧化导致接触电阻异常，影响信号传输(1A额定电流)。
方案：按压接高度公差(±0.2~0.5mm)操作，使用专用工具清洁端子氧化层，必要时更换端子。
4. 外壳变形或腐蚀
问题：PA GF外壳在高温(>105°C)或化学暴露下易软化变形，UL 94V-1/V-2阻燃标准不适用极端条件。
方案：避免强酸/碱环境，高温场景需确保工作温度≤105°C，定期检查外壳完整性。
5. 键控错位或对准偏差
问题：键控代码D未与公端匹配，端子排列偏差易致连接失效。
方案：安装前核对键控代码及端子序列，使用对准工具辅助定位，确保精准对接。
