泰科TE 5-2287907-6 50Ω RF线对板连接器 现货

泰科5-2287907-6是泰科电子旗下的单行单位线到板连接器，专为印刷电路板信号传输设计。其核心特性包括50Ω阻抗、0-6GHz工作频率及800VAC工作电压，适用于高速信号应用。端子结构采用金电镀插针，外部锡电镀，额定电流1A，接合插针直径0.51mm，PCB端接采用通孔焊接固定。主体材质为PA GF（尼龙玻璃纤维增强），电介质为PCT，颜色为坚果褐色，尺寸为24.5mm×10mm×8.4mm（长×宽×高）。产品符合UL 94V-1 | UL 94V-2阻燃标准和SAE/USCAR-17兼容性，工作温度范围-40°C至105°C，确保在信号电路中稳定运行。

一、5-2287907-6中文手册

分类	详情

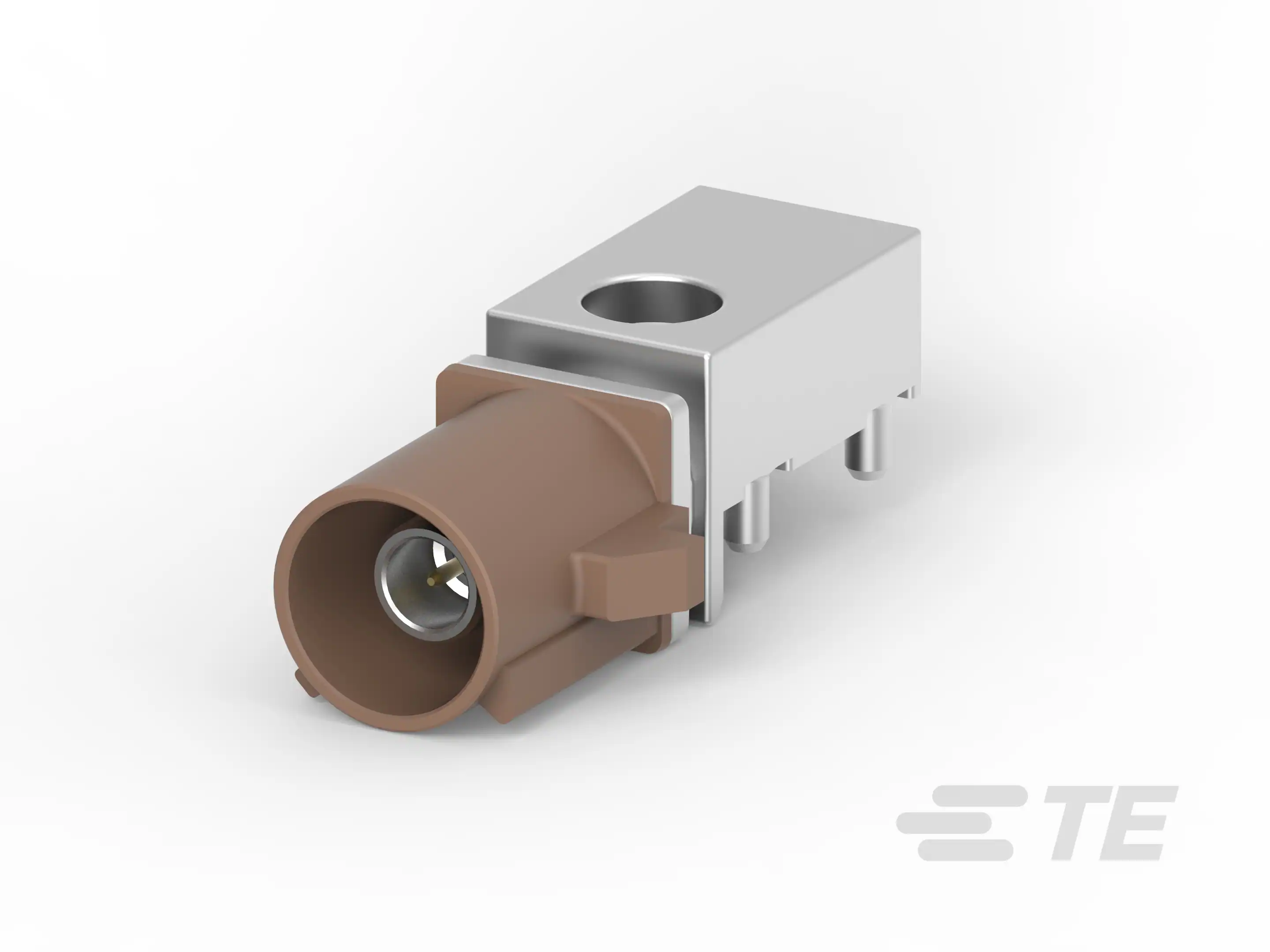

产品图
产品型号	5-2287907-6
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	F
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	坚果褐色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	5-2287907-6现货
原厂手册	5-2287907-6数据手册.PDF

二、5-2287907-6配套型号

三、5-2287907-6适用领域

泰科5-2287907-6连接器凭借其高频性能、高阻抗匹配及宽温域特性，广泛应用于以下领域：

1. 工业自动化与设备控制：PA GF增强材质主体（耐温-40°C至105°C）支持边缘安装方式，适配工厂控制系统、传感器链路等高振动场景，确保板级信号稳定传输。

2. 汽车电子系统：兼容SAE/USCAR-17标准，阻抗50Ω和800VAC工作电压保障车载ECU、线束连接的信号完整性，金镀层插针提升抗腐蚀能力，支持可靠行车数据交互。

3. 通信与射频设备：0-6GHz工作频率与50Ω阻抗精确匹配，适合基站、天线模块等高频信号传输场景，通孔焊接设计优化抗干扰能力，平衡信号密度与带宽需求。

4. 户外能源与严苛环境：坚果褐色壳体增强视觉辨识度，宽温域设计适应太阳能逆变器、风电设备的外部部署，PCB边缘固定机制抵御温变和机械应力。

5. 精密信号传输：线到板连接模式结合1位单行布局，支持仪器仪表、医疗设备内部的数据链路，通孔焊接端子保障低衰减连接，满足低电流信号稳定性要求。

该连接器通过高频适配特性、金镀层端子及宽温防护，确保在复杂电磁与物理环境中实现长期可靠连接。

四、5-2287907-6常见问题与解决方案

1. 安装松动或移位

问题：边缘安装依赖焊尾固定，在高振动或机械应力环境下易出现松脱风险。

方案：优化焊点质量确保充分浸润，添加额外支撑结构（如支架或胶黏剂）分散外力，并定期进行应力测试。

2. 端子接触不良

问题：1.0A额定电流的插针端子若压接高度超公差（±0.2~0.5mm）或表面氧化，可能导致接触电阻异常。

方案：严格遵循压接公差使用专业工具，定期以专用清洁剂清除端子氧化层，并在老化迹象出现时更换端子。

3. 外壳热变形或材料降解

问题：PA GF外壳在接近上限温度（105°C）或短期超温环境中易软化变形，影响机械强度。

方案：避免暴露于高温热源，控制环境温度低于额定限值，必要时升级为金属外壳替代型号并强化散热设计。

4. 环境污染物侵入

问题：非密封设计在湿度>80%RH或多尘条件下易致内部端子污染，降低信号完整性。

方案：维持环境湿度≤80%RH，定期以无绒布清洁连接区域，并在严苛应用中加装防护罩。

5. 键控错位或对接失败

问题：键控代码F未与公端精确匹配（如角度偏差或端子排列不兼容），引发连接不稳。

方案：预安装核对键控代码与公端标识，使用精密对准工具（如引导销）确保插合定位无误。
