泰科TE5-2287907-7 PCB边缘安装线对板连接器 50Ω高频 现货
泰科5-2287907-7是一款单针（1位）、板载型线对板射频连接器，适用于信号传输。其核心阻抗为50Ω，支持高达6GHz的工作频率范围（0-6000 MHz），电压承载能力为800VAC，额定电流为1A。主体采用蓝灰色PA-GF阻燃材料（UL 94V-1/V-2标准），前端安装形式结合通孔焊接固定于PCB边缘。接触件电镀采用金（中心端子）与锡（外部端子及PCB焊尾）的双重工艺，确保稳定导电性及耐焊性。产品尺寸为24.5mm×10mm，可在-40℃至105℃宽温域内稳定运行，符合SAE/USCAR-17汽车电子兼容标准，专为高可靠性工业环境设计。
一、5-2287907-7中文手册
| 分类 | 详情 |
|---|---|

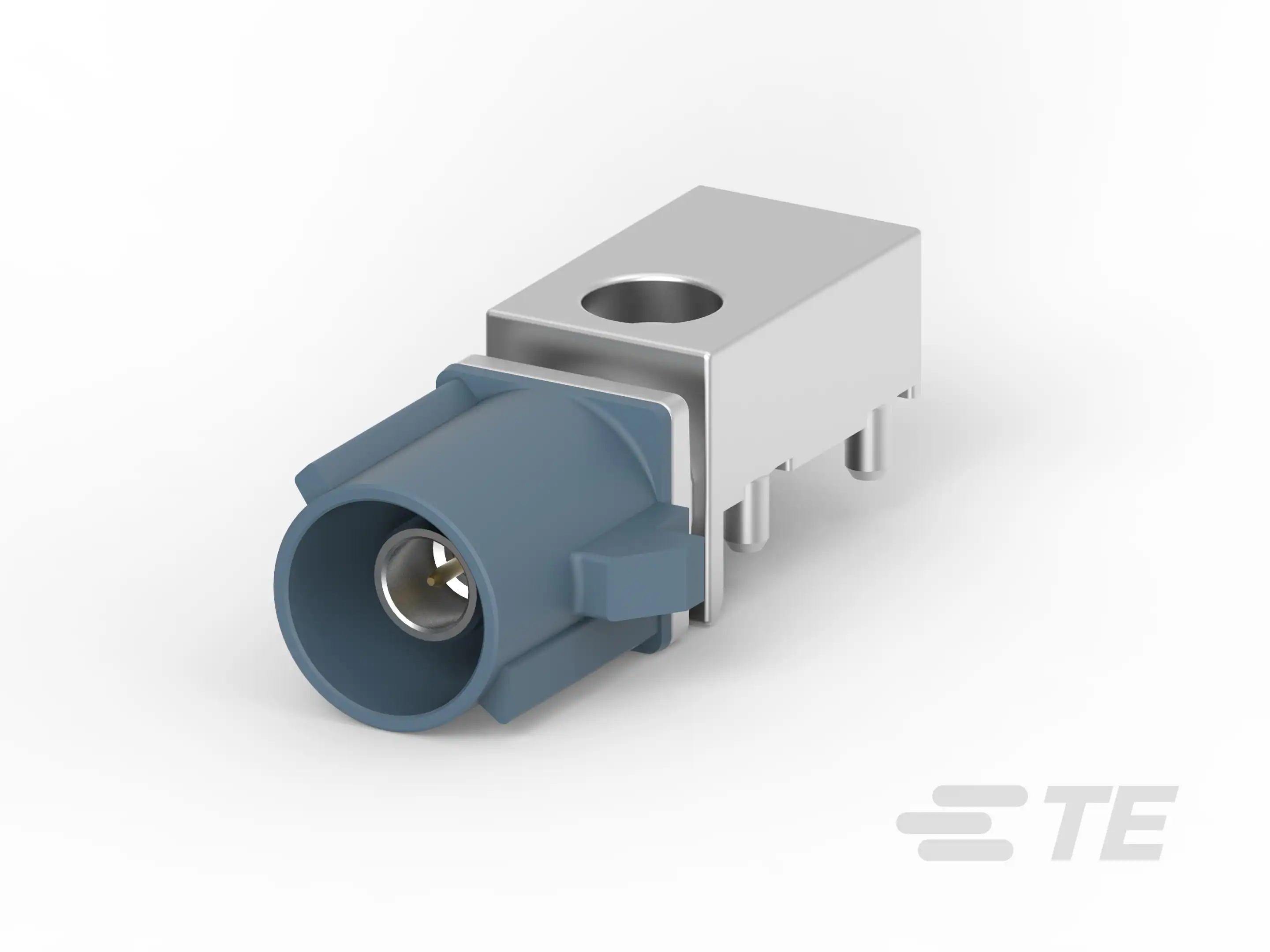

| 产品图 |  |
| 产品型号 | 5-2287907-7 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | G |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝灰色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287907-7现货 |
| 原厂手册 | 5-2287907-7数据手册.PDF |
二、5-2287907-7配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2272519-7 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 5-2287907-7配套型号大全（暂无） |
三、5-2287907-7适用领域
泰科5-2287907-7连接器凭借其宽工作温度范围、精确信号传输及可靠电气性能，主要适用于以下领域：
1. 汽车电子系统：兼容SAE/USCAR-17标准，金镀层端子接触部和键控代码G设计确保信号完整性，适用于车载ECU、传感器接口或线束连接等高振动环境，提供行车安全的稳定支持。
2. 工业自动化与机械控制：工作温度范围宽（-40°C至105°C）且阻燃等级UL 94V-1/V-2满足工厂或设备内部要求，板安装及边缘方向设计适应高速信号传输，适合控制器、传感器与PLC之间的可靠连接。
3. 通信与数据传输：高带宽性能（0-6000MHz）和50Ω阻抗匹配，支持线到板连接方式，适用于路由器、交换机或基站设备内的高频信号传输，插针对接机制减少信号损失。
4. 消费电子设备：PA GF主体材料和紧凑尺寸（高度8.4mm，长度24.5mm）确保耐用性，在计算机、家用电器或办公设备内部实现PCB板端信号连接，简化装配并提升可靠性。
5. 测试与测量仪器：单行单位结构（行数1，位数1）结合金镀层端子，提供精确电流处理（最大1A），适用于测试台或仪表设备中的低功率信号采集，减少干扰风险。
该连接器通过键控对准和PCB焊接固定机制，保障复杂工况下的长期稳定性，蓝灰色外壳设计增强设备内辨识度。
四、5-2287907-7常见问题与解决方案
1. 焊尾固定力不足
问题：采用焊尾式PCB安装，在机械振动或线缆应力下易发生焊点开裂或连接器位移。
方案：增设辅助固定结构（如卡槽支架），优化焊盘设计增加结合面积，并确保焊接温度曲线符合锡镀层工艺要求（峰值温度≤260℃）。
2. 高频信号衰减
问题：6GHz工作频段下因阻抗失配（额定50Ω）或端子氧化导致信号完整性下降。
方案：使用金镀层专用清洁棒维护端子接触面，PCB布线严格控制特性阻抗，避免直角走线；环境湿度超过80%RH时启用除湿系统。
3. 端子插拔损伤
问题：0.51mm插针直径在频繁接合中易弯曲或镀金层磨损。
方案：操作时采用对准导套辅助插接，单端子电流不超过1A设计限值，定期用电子显微镜检测针脚平面度（公差±0.03mm）。
4. 外壳热变形风险
问题：PA GF材质外壳在连续105℃工况下可能软化变形，影响键控代码G的对准精度。
方案：工作温度超过90℃时强制风冷，高温环境（>90℃）改用同系列金属壳体型号（需验证介电常数匹配性）。
5. 化学腐蚀失效
问题：尼龙基外壳在强酸碱环境或卤化物接触中发生材料降解。
方案：符合SAE/USCAR-17标准安装环境，避免接触pH值<5或>9的介质，腐蚀风险区每500小时进行壳体强度测试。
6. 键控错位故障
问题：键控代码G未与公端完全啮合导致端子受力不均。
方案：安装前双人校验键槽朝向，使用带定位卡扣的治具施加垂直插接力（推荐4N·m）。
注： 本文由AI生成，已人工审核。
