TE 2287908-3 RF板装连接器 50Ω单针信号蓝 现货

泰科2287908-3是一款单通道射频板对线连接器，专为高频信号传输设计。采用通孔焊接安装于PCB边缘，其核心特性包括50Ω标准阻抗匹配和高达6GHz（0-6000MHz）的工作带宽。主体采用玻纤增强尼龙（PA GF），可在-40℃至105℃宽温域稳定工作。关键接触点采用金镀层（中心端子与接触部）保障高频导电性，外部端子镀锡。前端面板安装设计兼容SAE/USCAR-17标准，支持最大1A电流传输。蓝色壳体长24.5mm、宽10mm，结构紧凑且具备极化接合对准功能，适用于要求精确射频连接的工业场景。

一、2287908-3中文手册

分类	详情

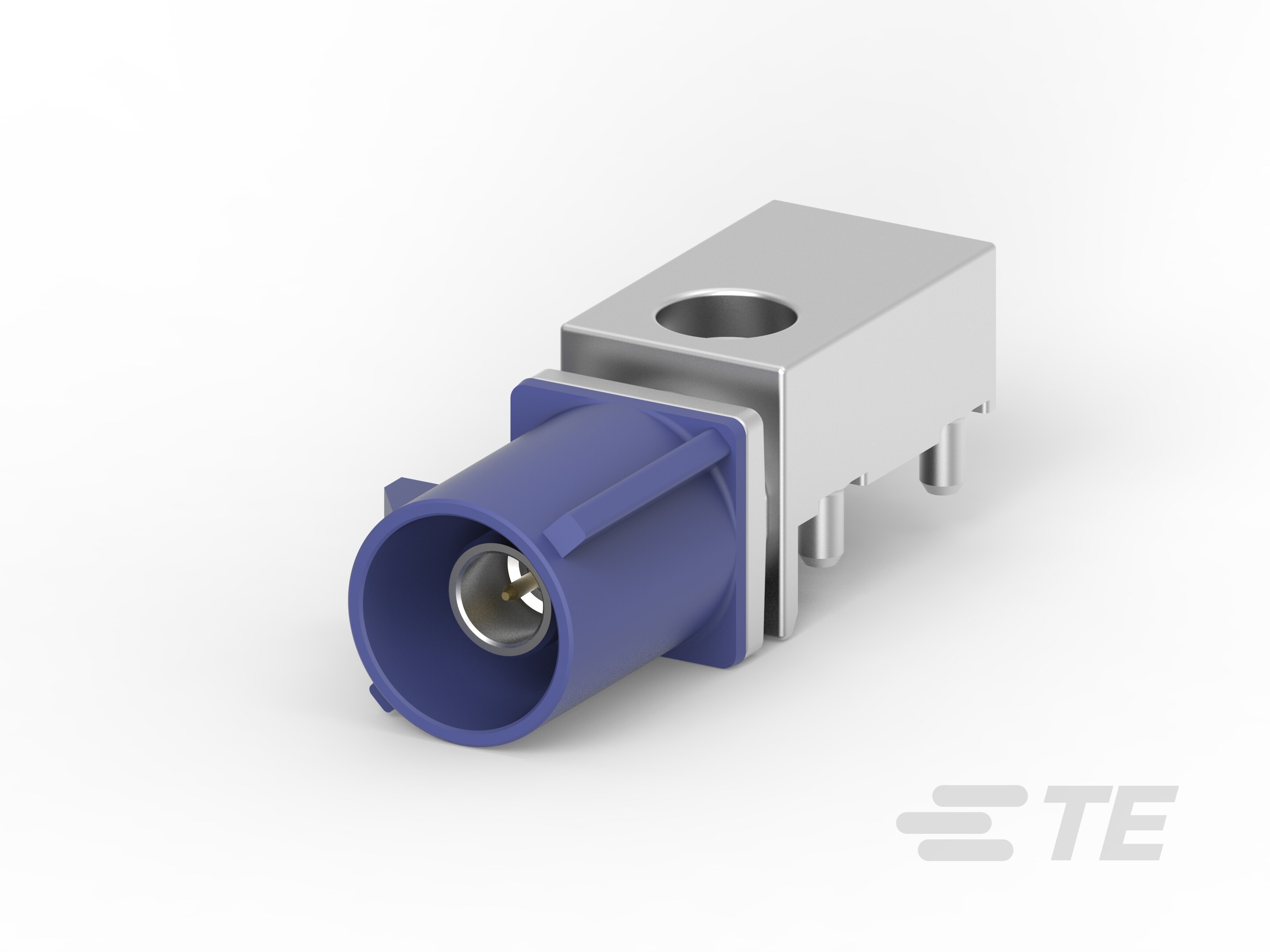

产品图
产品型号	2287908-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	C
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	信号蓝
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287908-3现货
原厂手册	2287908-3数据手册.PDF

二、2287908-3配套型号

三、2287908-3适用领域

泰科2287908-3连接器凭借其高频性能、宽温适应性及工业级可靠性，适用于以下专业领域：

1. 汽车电子与车载系统

符合SAE/USCAR-17标准，耐温范围-40℃至105℃，适应发动机舱高温环境；通孔焊接与焊尾固定确保高振动工况下的机械稳定性，适用于ECU控制单元、传感器信号传输及车载线束的板端连接。

2. 工业自动化控制

PA GF（玻纤增强尼龙）壳体提供高强度与耐化学腐蚀性，边缘安装设计适配紧凑PCB布局，支持机床控制、电机驱动等场景的稳定信号传输。

3. 通信与射频设备

50Ω阻抗匹配与0-6GHz工作频率，保障高速数据完整性；金镀层中心端子优化信号传输效率，适用于基站设备、路由器及射频模块的线对板精密连接。

4. 测试仪器与测量设备

±.02mm公差插针确保精准对接，高纯度锡镀层PCB端接触点提升长期导电稳定性，适配示波器、分析仪等精密仪器的内部电路连接。

该连接器通过宽温域兼容、高频低损特性及工业级材料设计，在严苛环境下实现低信号衰减与高机械强度，信号蓝外壳便于系统集成时的快速识别。

四、2287908-3常见问题与解决方案

1. 焊接固定失效

问题：焊尾安装方式在振动环境中易发生焊点疲劳开裂，导致连接器脱落。

方案：采用阶梯式焊接工艺（预加热PCB至125±5℃），焊后增加环氧树脂补强固定，并避免机械应力集中区域安装。

2. 端子接触阻抗上升

问题：φ0.51mm金镀层插针在长期插拔后镀层磨损，接触电阻超过50Ω额定值。

方案：每500次插拔后使用非研磨性电子触点清洁剂维护，工作电流严格控制在≤1A，定期检测接触电阻。

3. 高温工况下壳体形变

问题：PA GF材质外壳在>85℃持续工况下发生蠕变，影响对接精度。

方案：高温环境（≥90℃）改用金属外壳衍生型号，安装间距预留0.5mm热膨胀余量，并确保工组温度不超过105℃上限。

4. 键控定位偏差

问题：C型键控码与公端配合时存在±0.3mm对位公差，导致插接困难。

方案：采用激光定位夹具辅助安装，公/母端键控槽深度差控制在0.1mm内，首次插接力应≤3N。

5. 通孔焊接气泡缺陷

问题：2.54mm排距下通孔焊料填充不充分，降低抗振动性能。

方案：实施真空回流焊接（峰值温度245±5℃），焊料合金选用SAC305，焊后X光检测气泡率＜5%。
