泰科TE 2287908-5 线对板高频连接器 金电镀信号插针 现货

泰科2287908-5是一款单针（1位）线对板射频连接器，采用通孔焊接方式实现PCB边缘安装。其核心特性包括50Ω阻抗设计、支持0-6000MHz工作频率范围以及800VAC工作电压，适用于高频信号传输场景。 连接器主体采用PA GF（玻璃纤维增强聚酰胺）材料制成，具备-40℃至105℃的宽温工作能力，叶绿色壳体便于识别。中心端子及接触部均采用金（Au）镀层确保稳定导电性和耐腐蚀性，外部焊尾电镀锡（Sn）以优化焊接可靠性，插针直径为0.51mm。 该产品采用板装前端安装方式，含接合固定结构，尺寸为24.5×10×8.4mm（长×宽×高）。符合SAE/USCAR-17标准，专为工业控制、测试仪器等对信号完整性要求较高的电子设备设计。

一、2287908-5中文手册

分类	详情

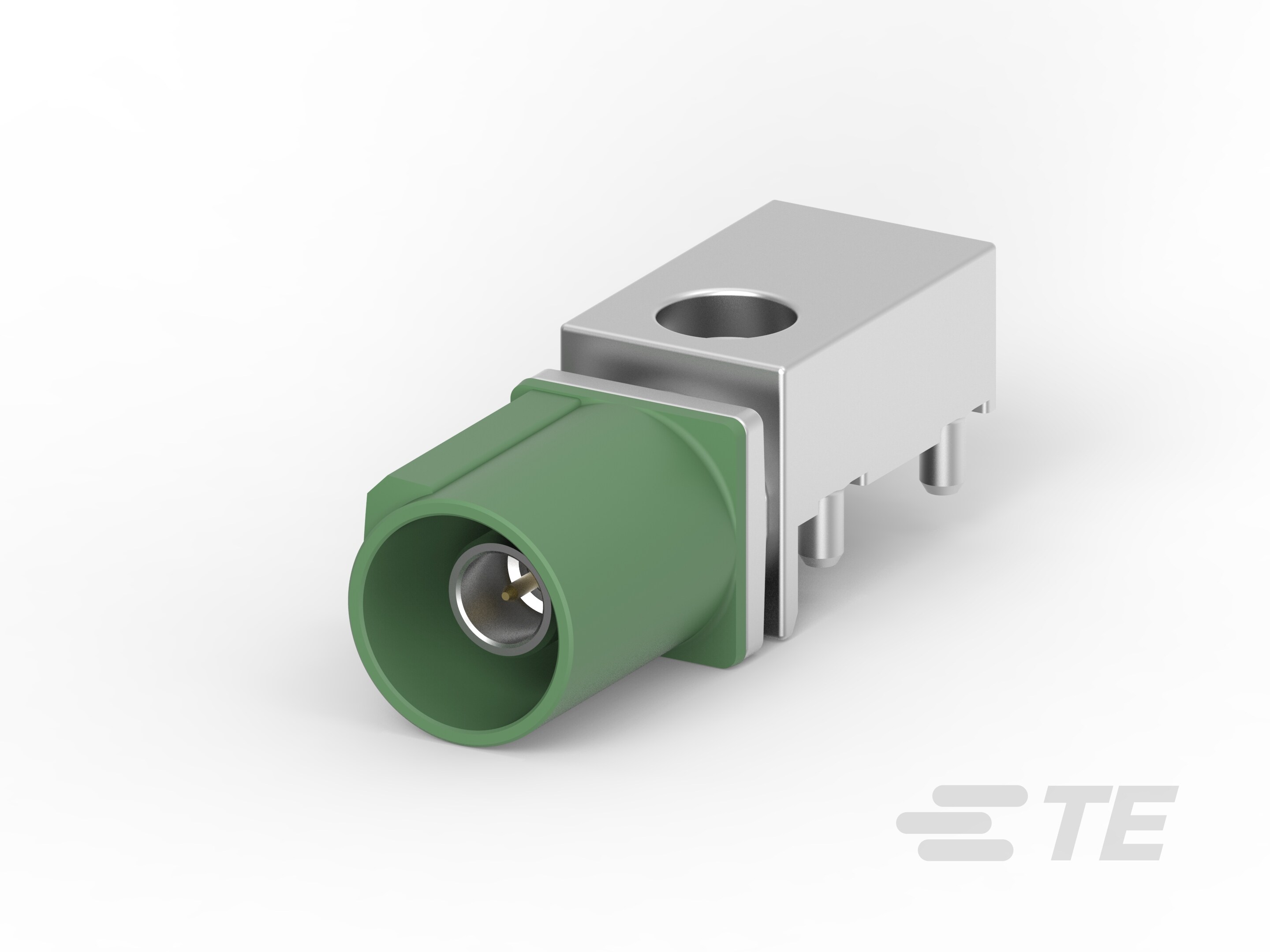

产品图
产品型号	2287908-5
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	E
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	叶绿色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287908-5现货
原厂手册	2287908-5数据手册.PDF

二、2287908-5配套型号

三、2287908-5适用领域

泰科2287908-5连接器凭借高频稳定性、耐环境性及紧凑设计，主要适配以下应用场景：

1. 工业控制与自动化系统

PA GF材质外壳（耐温-40℃至105℃）结合通孔焊接固定方式，适应PLC、电机驱动器等设备的持续振动环境；50Ω阻抗匹配与0–6000MHz高频支持，确保传感器信号与数据指令的精准传输，同时焊尾式安装增强PCB边缘连接的机械稳定性。

2. 汽车电子控制单元（ECU）

键控代码E设计防止车载线束误插，金镀层端子（插针直径0.51mm）保障低电阻接触，满足发动机管理模块、变速箱控制单元等关键系统的耐高温（221°F）、抗老化需求，符合SAE/USCAR-17行业兼容标准。

3. 精密医疗电子设备

通孔焊接端接方式提升电路板连接的抗冲击性，金-锡复合电镀层抑制氧化风险，适配监护仪、内窥镜控制主板等对信号纯净度要求严苛的内部线缆连接，1A电流上限契合低功耗精密电路场景。

4. 高频通信基础设施

6GHz工作频宽覆盖主流无线通信波段，金镀中心端子优化射频信号完整性，适用于基站射频模块、微波传输设备的板级连接，叶绿色壳体便于机房密集布线环境下的快速识别维护。

5. 户外能源监控装置

宽温域适应性（-40–105℃）与焊尾抗振结构匹配太阳能汇流箱、风电变桨控制箱等密封机柜的PCB安装需求，紧凑尺寸（24.5×10mm）适应狭小空间布线，前端安装方式简化面板集成流程。

该连接器通过高频性能优化、宽温域耐受能力及多重电镀防护，在复杂工业与车载场景中实现高可靠信号传输，叶绿色外壳强化设备运维的可识别性。

四、2287908-5常见问题与解决方案

针对泰科2287908-5连接器（板对线单针脚焊接式连接器），结合其结构特性及工程实践，整理常见问题及解决方案如下：

1. 焊接点疲劳断裂

问题：焊尾端接点因振动或热循环导致焊点裂纹，信号传输不稳定。

方案：
