泰科TE 1-2287908-2线到板高频连接器现货
泰科1-2287908-2是一款单通道（1位）线对板射频连接器，采用板缘垂直安装设计。其工作阻抗为50Ω，适用于最高6GHz的高频信号传输及800VAC电压环境。壳体采用PA GF阻燃材料成型为粉橙色，中心端子及接触部位镀金确保信号稳定性，PCB焊接端镀锡提升焊接可靠性。连接器通过通孔焊接固定于电路板，具备-40°C至105°C的宽工作温度范围，符合SAE/USCAR-17工业标准。结构尺寸为24.5mm×10mm×8.4mm，典型应用于需高频信号传输的工业设备电路。
一、1-2287908-2中文手册
| 分类 | 详情 |
|---|---|

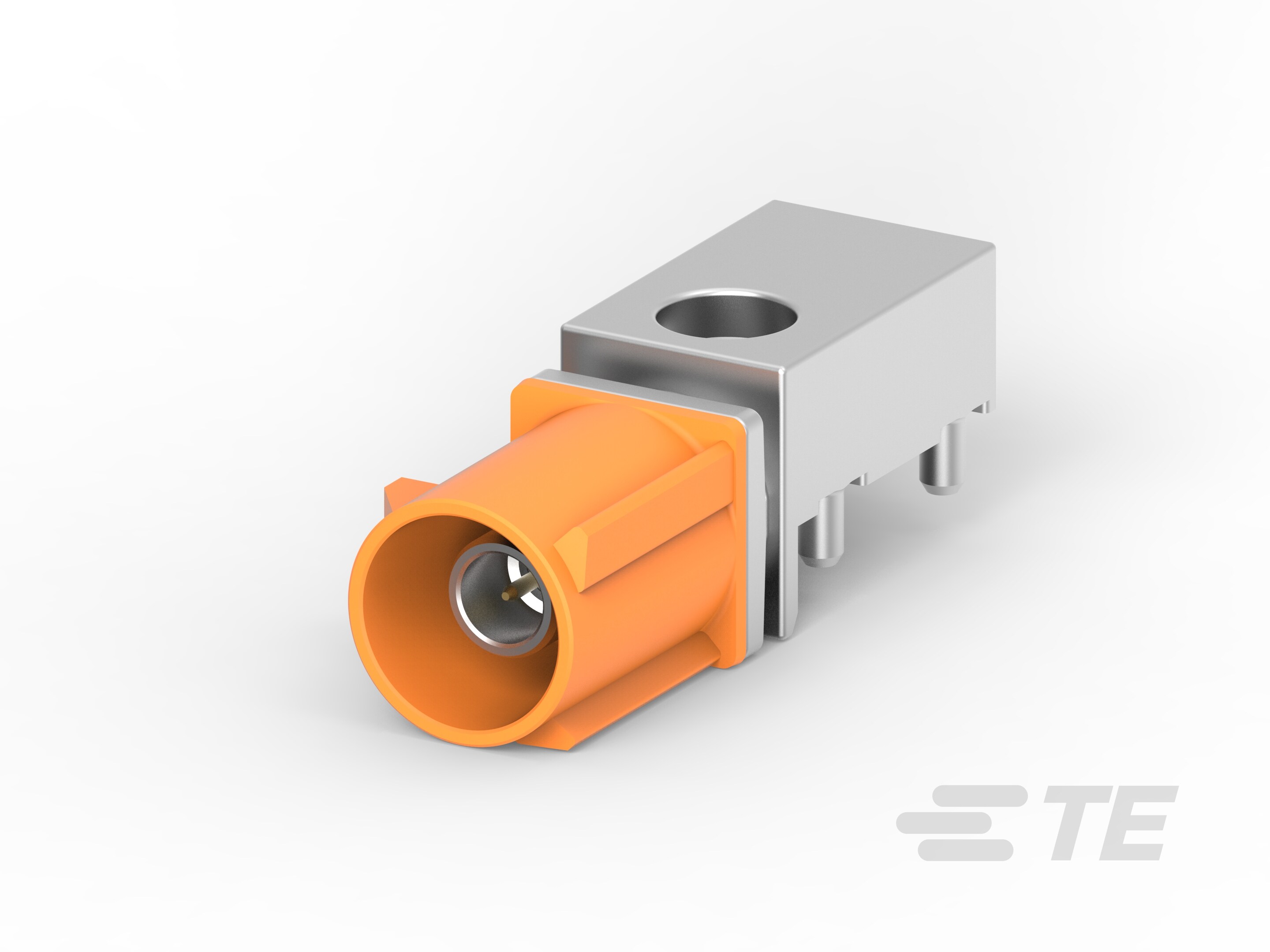

| 产品图 |  |
| 产品型号 | 1-2287908-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | M |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉橙色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 1-2287908-2现货 |
| 原厂手册 | 1-2287908-2数据手册.PDF |
二、1-2287908-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-2 | 暂无 |
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 1-2287908-2配套型号大全（暂无） |
三、1-2287908-2适用领域
1. 车用电子系统
核心适配性：板安装形式（PCB边缘安装）与SAE/USCAR-17标准兼容性，满足车载ECU、传感器控制单元等对振动耐受性要求；
信号可靠性：金镀层中心端子（插针直径0.51mm）保障低电阻接触，50Ω阻抗匹配与0-6000MHz频宽支持车载射频信号传输；
环境耐受：-40℃至105℃工作温度范围及PA GF（玻璃纤维增强尼龙）壳体，适应引擎舱高温环境。
2. 通信设备内部互连
高频支持：6000MHz频率覆盖能力适用于路由器、基站模块的低功率射频信号传输；
精准对接：通孔焊接端接与键控代码M设计（防止错配），确保高密度PCB布局下的信号完整性；
结构稳定性：板安装固定结构降低线缆应力，锡镀层焊尾提升长期连接可靠性。
3. 工业自动化控制
机械强度：PA GF材质壳体耐受化学腐蚀与机械冲击，前端面板安装简化设备集成；
温域适应性：-40℃至105℃宽温域覆盖极端工厂环境，通孔焊接确保高振动场景下的稳固连接；
小空间部署：24.5mm×10mm紧凑尺寸适配仪器仪表内部空间限制。
4. 测试测量仪器
信号保真度：金镀层端子（接触部）与50Ω阻抗匹配优化高频信号传输衰减，支持精密测量设备数据采集；
耐久维护：可焊接修复结构简化维护流程，1A低电流设计满足精密传感器接口需求。
5. 便携式电子设备
微型化集成：8.4mm低剖面高度与单行1位布局，适用于医疗手持设备、便携检测工具的内部线板连接；
热管理能力：221°F耐温上限兼容回流焊工艺，粉橙色壳体提供快速视觉辨识。
该连接器通过宽温域兼容、高频信号支持及工业级结构设计，在严苛环境中实现微功率信号的稳定传输，其紧凑尺寸与标准化安装特性进一步拓展了高密度电子设备的应用灵活性。粉橙色壳体亦增强工业场景中的组件识别效率。
四、1-2287908-2常见问题与解决方案
泰科1-2287908-2是一款线到板连接器，专为印刷电路板（PCB）边缘安装设计。其关键特性包括50Ω阻抗、800VAC工作电压、-40°C至105°C工作温度范围，以及0-6000MHz工作频率，适用于信号传输应用如汽车电子或工业设备。主体材料采用PA GF尼龙玻璃纤维，端子部分使用金电镀处理，提供可靠的电接触性能。针对高频使用场景且无屏蔽功能，产品易受环境因素影响。以下是基于该型号技术规格的常见问题及对应解决方案，优化使用体验。
1. PCB安装松动或脱落
问题：边缘安装依赖于焊尾固定，在高振动或外力冲击下，可能导致连接器与PCB脱离，引发信号中断或连接失效。
方案：采用高质量的焊接工艺确保焊点牢固；增加应力消除附件（如卡扣或支撑框架），分散电缆外力负载；在振动强烈环境中加入固定支架。
2. 端子接触不良
问题：0.51mm插针端子压接不当或表面氧化，可能造成接触电阻升高或信号噪声，尤其在高温或潮湿环境下加剧。
方案：严格遵守±0.2~0.5mm压接高度公差；使用非腐蚀性清洁工具去除氧化层；保持工作环境湿度低于80%RH以避免腐蚀。
3. 外壳变形或性能下降
问题：PA GF尼龙外壳在接近105°C极限温度或暴露于腐蚀性物质时，易发生热变形或材料降解，影响整体结构稳定性。
方案：监控工作环境温度不超过105°C；避免接触强酸/碱溶液；定期检查外壳完整性；在高温应用中选择耐温性更高的替代材料。
4. 键控错位或对接失败
问题：键控代码M未正确匹配公端时，易因对准偏差导致连接不稳定或插针损坏，影响信号传输连续性。
方案：安装前验证公端键控代码和端子排列一致性；使用专用对准工具辅助定位；参考制造商指南确保操作步骤精准。
5. 信号干扰或衰减
问题：无屏蔽功能且高频工作范围（至6000MHz）下，外部电磁干扰或不当布局可能引入噪声，导致信号损失或数据传输错误。
方案：优化PCB布局避免靠近噪声源；添加系统级屏蔽层或接地层；确保连接点阻抗匹配（50Ω）以降低信号反射风险。
