泰科TE1-2287908-3高频线对板连接器50Ω6GHz现货
泰科1-2287908-3是一款用于线对板（Wire-to-Board）信号传输的单点射频连接器。该连接器采用边缘安装式设计，通过通孔焊接固定于PCB上。其关键特性包括50Ω阻抗、最高6GHz工作频率、800VAC耐压以及1.5A额定电流，适应-40℃至105℃宽温环境。中心接触件为直径0.51mm的金镀插针，外部端子镀锡，塑胶主体为粉绿色PA GF材料，符合SAE/USCAR-17标准。该焊尾式连接器尺寸为24.5mm×10mm×8.4mm，适用于需要高频信号传输的紧凑型电路板应用。
一、1-2287908-3中文手册
| 分类 | 详情 |
|---|---|

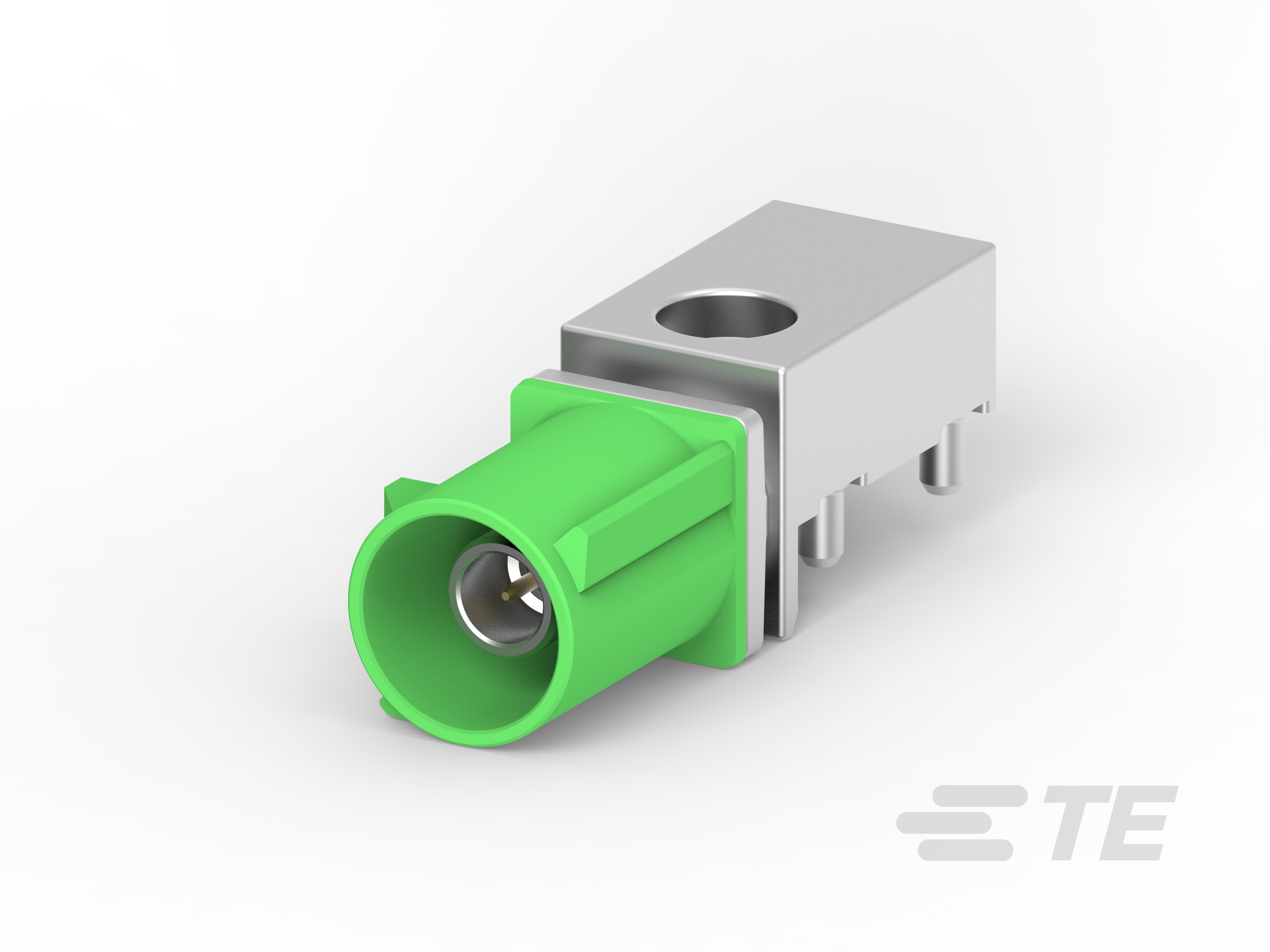

| 产品图 |  |
| 产品型号 | 1-2287908-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | N |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉绿色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 1-2287908-3现货 |
| 原厂手册 | 1-2287908-3数据手册.PDF |
