TE泰科3-2287908-3高频信号线板插针连接器现货
泰科3-2287908-3是一款单行单板安装型线对板射频连接器，专为高频信号传输设计。其核心特性包括： - 电气性能：阻抗匹配为50Ω，工作电压达800V AC，支持0-6 GHz高频信号传输（工作频率范围0-6000 MHz），符合SAE/USCAR-17标准； - 结构设计：采用PA GF（玻璃纤维增强聚酰胺）主体，中心插针端子接触件镀金以优化信号完整性和耐腐蚀性，外部端子镀锡；插针直径0.51mm，额定电流1A； - 安装方式：PCB前端边缘安装，通过焊尾通孔焊接固定，适用于印刷电路板边缘连接场景； - 物理特性：紧凑型结构（尺寸24.5mm×10mm×8.4mm），粉绿色壳体，工作温度范围-40°C至105°C，适用于严苛环境。 该连接器适配汽车电子、通讯设备等领域的信号传输需求，核心优势在于高频稳定性和可靠的板端焊接方案。
一、3-2287908-3中文手册
| 分类 | 详情 |
|---|---|

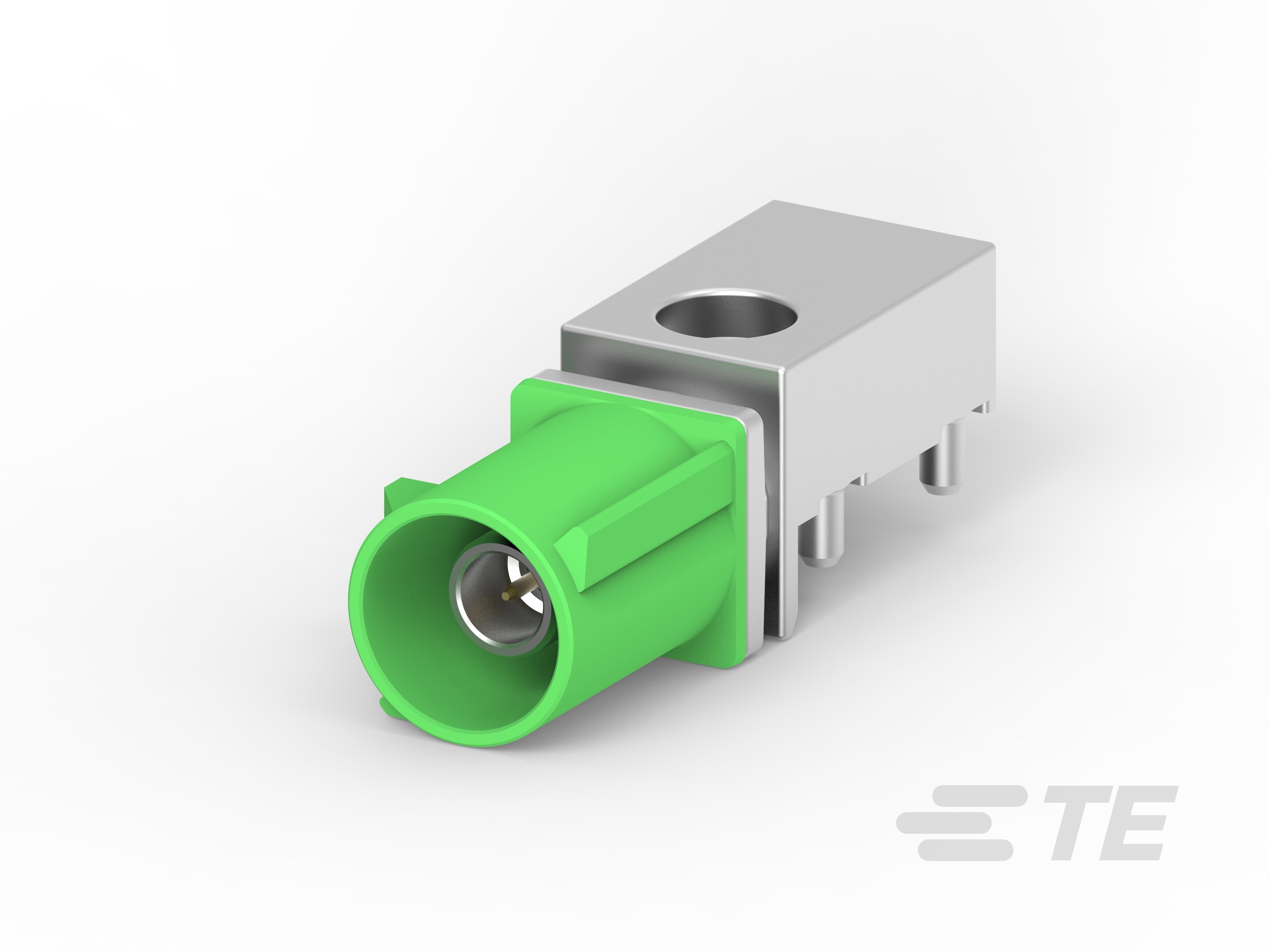

| 产品图 |  |
| 产品型号 | 3-2287908-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | N |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉绿色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 3-2287908-3现货 |
| 原厂手册 | 3-2287908-3数据手册.PDF |
二、3-2287908-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-3 | 暂无 |
| 更多配套型号查询 | 3-2287908-3配套型号大全 |
三、3-2287908-3适用领域
泰科3-2287908-3连接器凭借其高信号传输性能、宽温工作范围及可靠耐用性，广泛应用于以下领域：
1. 汽车电子系统：键控代码N与插针端子设计有效防止误插，配合SAE/USCAR-17标准兼容性，适用于车载ECU、线束接口等高振动场景，保障行车信号传输的精准性和安全性。
2. 通信与数据传输设备：0–6000MHz工作频率范围支持高速RF信号传输，50Ω阻抗适配路由器、基站内部线到板连接，实现高频信号的稳定对接与抗干扰能力。
3. 工业自动化与控制：-40°C至105°C宽温范围（耐受极端环境）、通孔焊接固定方式适应工厂及机床等高热或多变条件，确保传感器控制链路的长期可靠性。
4. 家用电器与消费电子：紧凑PCB边缘安装设计（24.5mm×10mm尺寸）与1位单行布局简化内部布线，适用于智能家电控制板等电器设备的信号连接需求。
5. 测试与测量仪器：金锡复合电镀端子确保低电阻和高导电性，结合高达800VAC的工作电压，适配实验室仪器、信号分析设备等精密测量领域的稳定电路应用。
该连接器通过键控对准机制及应力消除附件设计，在复杂应用场景中提供稳定、安全的连接解决方案，粉绿色外壳便于快速识别和维护。
四、3-2287908-3常见问题与解决方案
：泰科3-2287908-3连接器
泰科3-2287908-3是一款线到板连接器，主要应用在印刷电路板（PCB）边缘安装场景，工作温度范围为-40°C至105°C，材质为PA GF尼龙，端子电镀金（Au）。以下针对该型号的常见问题及其解决方案，基于实际使用中的典型故障点总结。
1. 安装松动或脱落
问题：PCB安装固定依赖于焊尾结构，若焊接不当或在振动环境下，易导致连接器松动甚至位移。
方案：规范焊接操作，确保焊点牢固；添加辅助应力消除附件（如卡扣或金属支撑架），以分散外力作用，提高整体稳定性。
2. 密封性不足
问题：该连接器无可密封设计，结合PA GF材质，在潮湿环境（湿度高于80%RH）或污染条件下，污染物可能渗入接口，影响信号传输。
方案：清洁连接器密封面并定期维护；添加外部硅胶密封圈以增强防护；控制应用环境湿度（建议≤80%RH）。
3. 端子接触不良
问题：插针端子直径为0.51mm，若压接公差控制不当（超出±0.2~0.5mm范围）或端子氧化（表面电镀金层易受污染），可能引起接触电阻升高或断路。
方案：严格按公差规范执行压接过程；使用专用清洁工具处理氧化端子；监测端子状态，必要时更换以确保连接可靠性。
4. 外壳变形或腐蚀
问题：PA GF尼龙外壳在高温应用（接近105°C上限）或接触腐蚀性液体（如酸/碱）时，容易软化变形或腐蚀，影响结构完整性。
方案：避免暴露于腐蚀性环境；在高温场合替换为金属外壳兼容型号；定期检查外壳形态，及时发现和处理裂纹或损伤。
5. 键控错位或对准偏差
问题：键控代码N未与公端匹配时，安装过程中可能发生偏差，导致连接不稳定或物理接口损坏。
方案：对接前验证键控代码和端子排列顺序；使用对准辅助工具（如定位夹具），确保精确对齐连接点，减少误插风险。
