泰科5-2287922-7是一款高频印刷电路板边缘安装型连接器，其核心特征与性能如下： 结构与安装： 采用单排（1行）2位设计，通过通孔焊接直接安装于PCB边缘，支持前端面板安装方式。蓝灰色PA-GF（增强尼龙）材质外壳符合UL 94V-1/V-2阻燃等级。 电气特性： 具备50Ω标准阻抗设计，支持高达0-6 GHz的工作频率范围及800 VAC工作电压。插针型端子接触部位采用镀金工艺，确保信号完整性；PCB焊尾及外部端子镀锡处理，保证焊接与电气连接可靠性。 环境适应性： 工作温度范围宽广（-40°C 至 +105°C），满足工业环境需求，符合SAE/USCAR-17等应用标准。壳体配备接合固定结构，强化机械稳定性。该连接器适用于要求高频信号传输与稳定PCB连接的严苛应用场景。

一、5-2287922-7中文手册

分类	详情

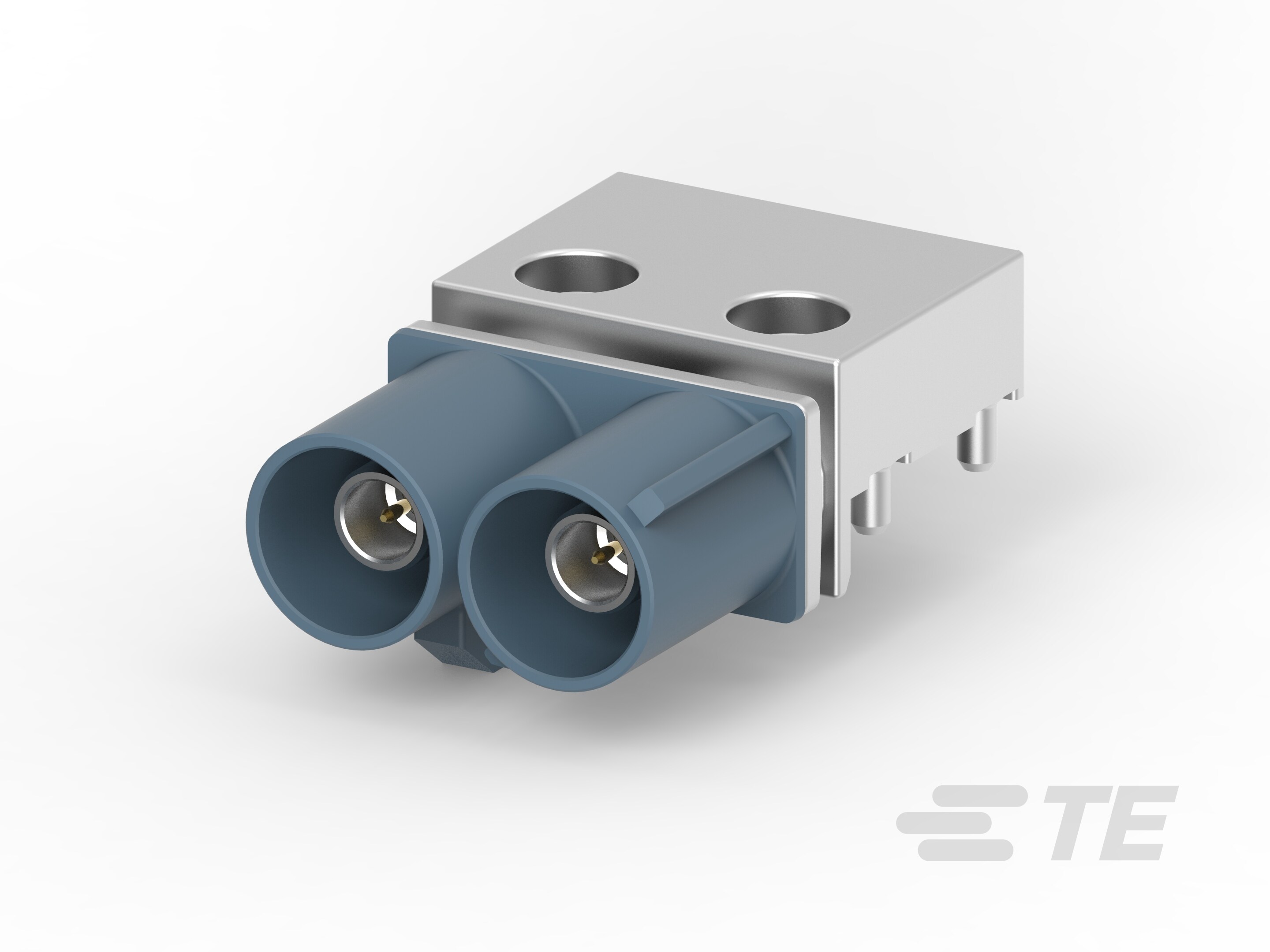

产品图
产品型号	5-2287922-7
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	G
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	蓝灰色
中心线（间距）	8mm[.315in]
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	15.5mm[.61in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	230
电介质材料	PCT
采购入口	5-2287922-7现货
原厂手册	5-2287922-7数据手册.PDF

二、5-2287922-7配套型号

三、5-2287922-7适用领域

泰科5-2287922-7连接器凭借其高频信号能力、稳健的机械设计及广泛的温度适应性，适用于信号传输领域中的关键场景，特别是在高稳定性与精密连接需求的环境下。该产品采用金电镀端子接触部增强导电性，蓝灰色PA GF外壳确保机械强度与阻燃性（UL 94V-1/V-2），同时兼容行业标准如SAE/USCAR-17。其具体应用领域包括：

1. 汽车电子系统：键控代码G与通孔焊接安装（8mm间距）防止误插，匹配车载ECU、传感器接口等电路板端接场景，适应-40°C至105°C温度范围，确保行车安全与信号可靠性。

2. 工业自动化控制：边缘安装设计与焊尾固定简化PCB集成，50Ω阻抗及0-6000MHz频率范围支持机床或机器人传感器的高频信号传输，耐高温特性（最高105°C）耐受工厂振动与热环境。

3. 通信与数据传输：线到板连接系统适用于路由器、交换机内部模块，2位单行布局平衡信号密度，金电镀端子减少高频干扰，提升0-6000MHz信号传输的稳定性。

4. 消费电子设备：紧凑尺寸（24.5mm×15.5mm×10.45mm）与前端安装方式适配智能家电或便携设备内部电路板信号连接，锡外部电镀简化维护流程，经济高效。

该连接器通过精确端子对准、高温耐受性及标准化设计，强化了在汽车、工业等复杂场景下的长期连接稳定性，蓝灰色外壳进一步优化设备内部的视觉辨识。
