泰科TE2287923-6 缆到板射频连接器 50Ω 6GHz 屏蔽 现货

泰科2287923-6是一款双位（2 Pin）缆到板（Cable-to-Board）射频连接器，专为信号传输设计。其关键特性包括50Ω阻抗、0-6000MHz工作频率范围及800VAC工作电压，适用于中高频应用。采用PA GF（玻璃纤维增强尼龙）壳体（坚果褐色），端子接触部与射频中心均镀金，确保稳定导电性；外部端子和PCB固定结构镀锡，PCB端接方式为通孔焊接，采用边缘安装且含前端面板固定设计。支持-40°C至105°C宽温环境，符合UL 94V-1/V-2阻燃等级及SAE/USCAR-17标准。紧凑尺寸为24.5×15.5×10.45mm，中心间距8mm，具备屏蔽结构以满足EMI防护需求，适用于通信设备、工业电子等紧凑型PCB边缘安装场景。

一、2287923-6中文手册

分类	详情

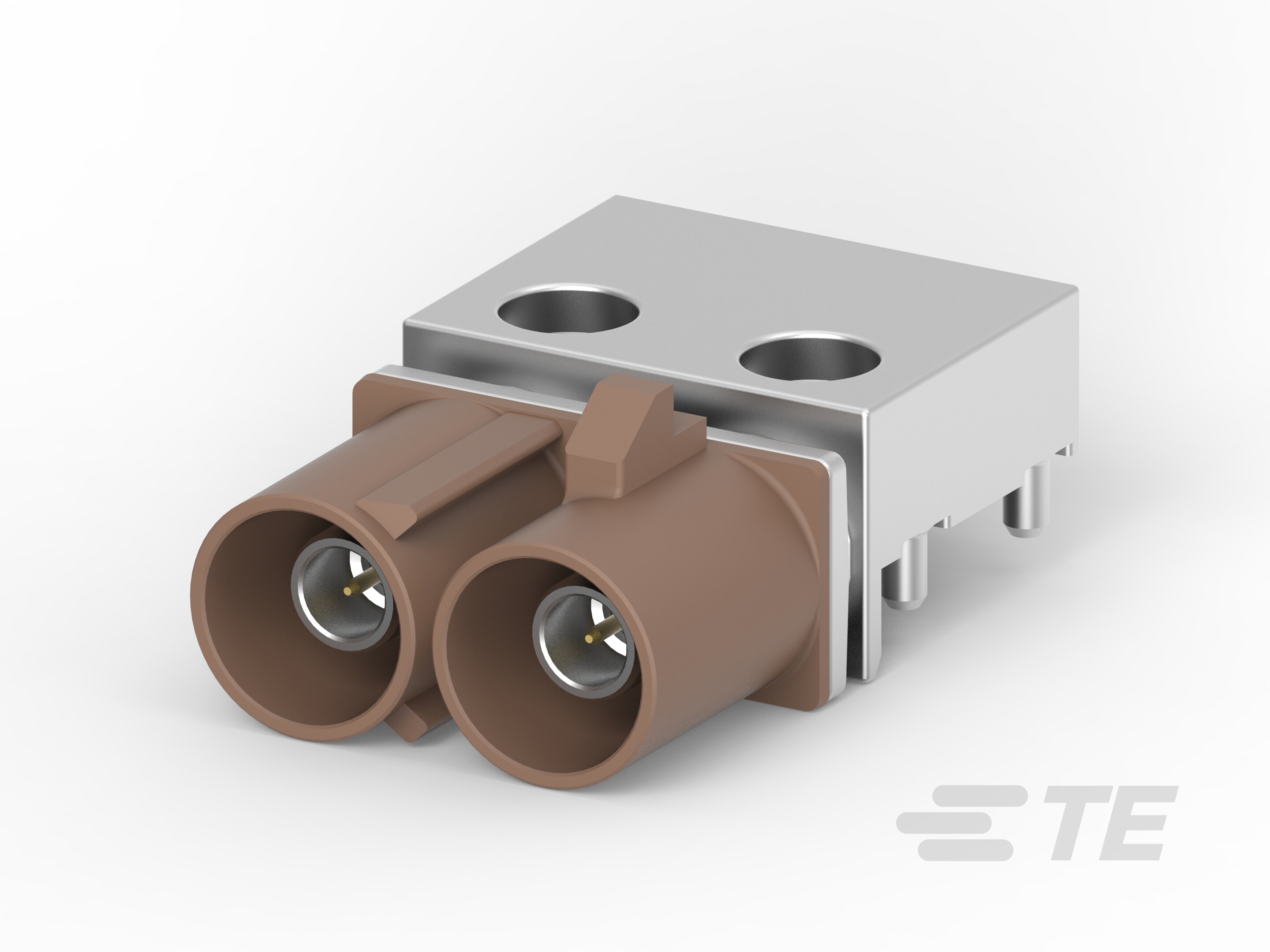

产品图
产品型号	2287923-6
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	F
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	坚果褐色
中心线（间距）	8mm[.315in]
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	15.5mm[.61in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	是
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287923-6现货
原厂手册	2287923-6数据手册.PDF

二、2287923-6配套型号

三、2287923-6适用领域

泰科2287923-6连接器凭借其高频信号处理能力、稳健机械特性及抗干扰性能，广泛适用于以下领域：

1. 汽车电子系统：键控代码F与精准端子设计（插针直径0.51mm）防止误插，兼容SAE/USCAR-17标准，适用于车载控制单元、传感器接口等场景，保障信号可靠性与行车安全。

2. 通信与数据传输：屏蔽结构与高频支持（0-6000MHz工作范围）有效减少信号衰减和电磁干扰，支持路由器、基站内部线到板连接，8mm间距布局平衡密度与抗干扰性。

3. 工业自动化与机械控制：PA GF外壳（耐受-40°C至105°C温变）结合焊尾PCB安装固定，适应工厂设备、机床等高振动环境，确保信号链路的长期稳定性。

4. 医疗仪器与设备：金电镀端子降低信号损失，屏蔽防护抵御内部电气干扰，适用于医疗设备的数据传输与内部布线，提升操作可靠性和安全性。

5. 能源监测与控制系统：坚果褐色壳体便于户外设备快速辨识，宽温适应性和PCB边缘安装适配紧凑布局，服务于太阳能监控或风力发电等场景。

该连接器通过键控机制、高屏蔽等级及宽范围阻抗匹配，确保在复杂电子系统中实现高效可靠连接，坚果褐色外观进一步增强工业场景中的视觉识别度。

四、2287923-6常见问题与解决方案

产品特性摘要

结构：2位单排插针端子，PCB边缘焊接安装

环境适应性：工作温度-40℃至105℃，限用强酸/碱环境

电气性能：额定电流1A，阻抗50Ω，适用0-6GHz信号传输

机械设计：键控代码F，中心间距8mm，锡镀PCB固定尾

1. PCB焊接固定偏移

问题：焊尾未完全贴合PCB通孔，导致安装倾斜或机械应力集中。

方案：采用阶梯式预热焊接（建议270℃±10℃），安装后使用放大镜检查焊锡爬升高度（需覆盖尾部长度的3/4）。

2. 高频信号失真

问题：6000MHz以上应用时阻抗失配，引发信号反射。

方案：严格按50Ω阻抗设计匹配线路，线缆长度≤λ/20（6GHz对应2.5mm）；避免90°直角走线，改用弧角或45°斜角布线。

3. 端子接触电阻异常

问题：0.51mm插针端子表面氧化或压接高度超差（＞±0.05mm）。
