泰科TE 6-2287923-3 缆板2位插针连接器边缘安装现货
泰科6-2287923-3是一款单行2位缆到板连接器，专用于印刷电路板边缘安装。采用通孔焊接PCB端接，端子为插针型，中心接触件和金电镀设计提供可靠信号传输，阻抗50Ω，工作电压800VAC，额定电流1A最大，频率范围覆盖0-6000MHz且具备屏蔽功能。主体材料为PA GF树脂，尺寸24.5×15.5×10.45毫米，中心间距8毫米，粉绿色壳体。环境适应性广泛，工作温度-40°C至105°C，满足UL 94V-1/V-2阻燃标准，适用于多种电子系统中的信号电路连接。
一、6-2287923-3中文手册
| 分类 | 详情 |
|---|---|

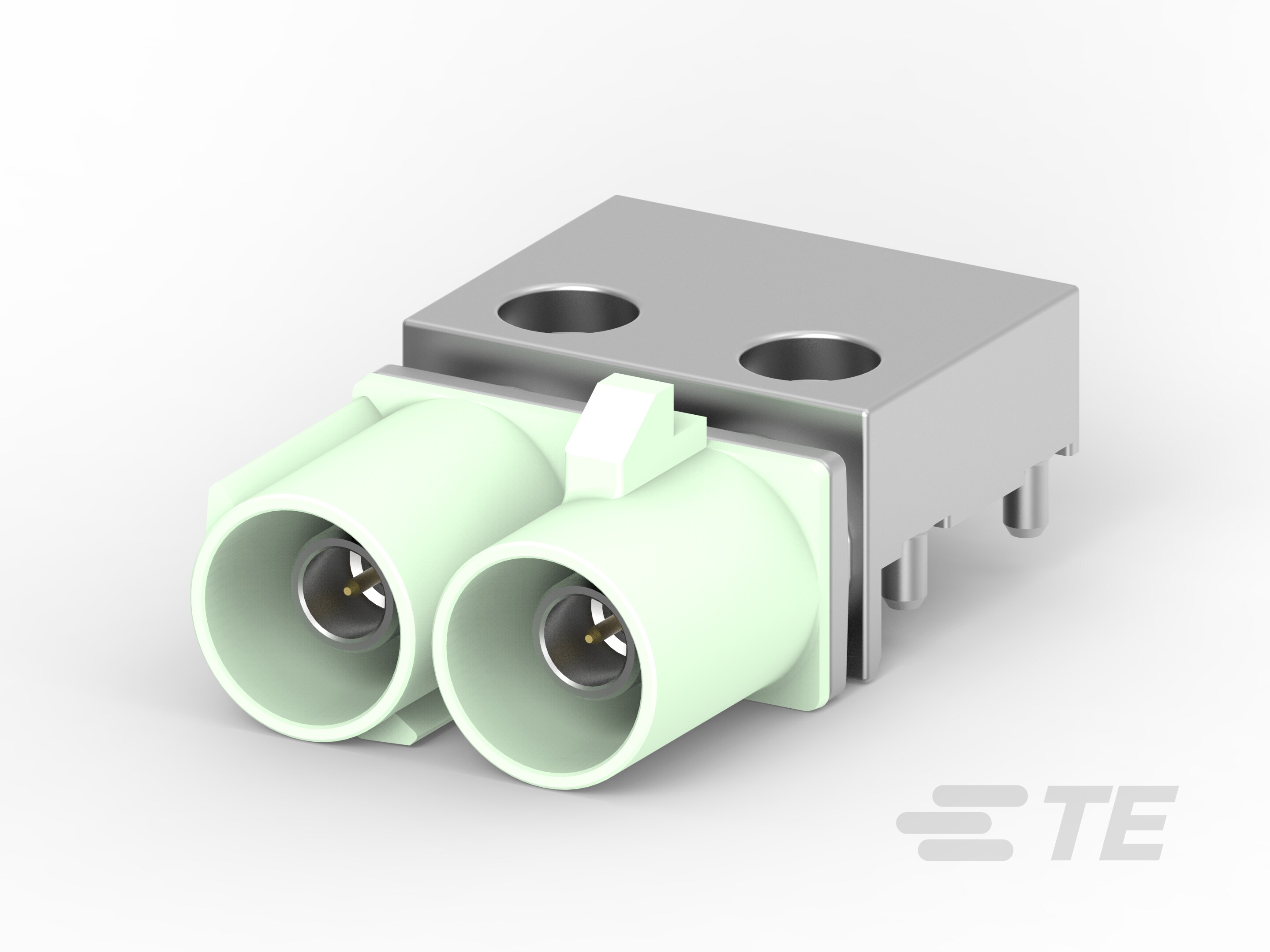

| 产品图 |  |
| 产品型号 | 6-2287923-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | N |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉绿色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 260 |
| 电介质材料 | PCT |
| 采购入口 | 6-2287923-3现货 |
| 原厂手册 | 6-2287923-3数据手册.PDF |
二、6-2287923-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-3 | 暂无 |
| 更多配套型号查询 | 6-2287923-3配套型号大全（暂无） |
三、6-2287923-3适用领域
泰科6-2287923-3连接器凭借其宽工作温度范围（-40°C至105°C）、高频信号处理能力（0-6000MHz）、50Ω阻抗匹配特性及坚固的PA GF壳体设计，广泛应用于信号传输类场景。结合其镀金接触件、屏蔽设计及PCB安装特性，适用领域包括：
1. 汽车电子系统：符合SAE/USCAR-17标准，端子插针直径0.51mm结合键控代码N提供精确对准，防止误插，适用于车载ECU、线束接口及传感器连接，保障信号稳定性与行车安全。
2. 工业自动化与设备控制：PA GF壳体耐高温（最高105°C）及UL 94V-1/V-2防火等级适应高振动环境；屏蔽设计抵御电磁干扰，支持机床控制电路、传感器信号的稳定传输。
3. 通信与数据传输：50Ω阻抗与高达6GHz频宽支持高效射频信号处理，屏蔽特性提升抗干扰能力，适用于路由器、基站内部板级连接及信号链路的精准传输。
4. 家电与消费电子：通孔焊接PCB安装简化组装流程，宽温性能（-40°C至105°C）适配智能家电控制板、电源管理系统，确保长期运行的信号可靠性。
5. 仪器仪表与测试设备：锡基焊尾固定增强机械稳定性，镀金端子接触部减少信号损耗，适用于实验室设备内部连接及测试仪器的低噪声信号路径。
该连接器通过精密端子对准、焊接固定机制及高频兼容性，在复杂应用中确保信号无损传输，粉绿色壳体提升工业环境中的可辨识度。
四、6-2287923-3常见问题与解决方案
1. 焊接松动或脱落
问题：由于PCB安装固定类型为焊尾（通孔焊接），在振动或外力作用下易导致连接器松动或脱落，影响信号传输稳定性。
方案：确保焊接操作符合IPC标准，焊点饱满无虚焊；添加应力消除附件（如卡夹或绑带），确保电缆受力均匀分布在焊点上，减少机械应力。
2. 密封性不足
问题：产品未设计可密封功能（“可密封”标注为否），在湿度>80%RH的环境中易渗入灰尘或污染物，可能导致电路短路或信号干扰。
方案：外部添加硅胶密封圈以增强防护；控制安装环境湿度至≤80%RH，并定期清洁PCB接口端面，防止残留物堆积。
3. 端子接触不良
问题：中心接触件为金镀层插针（直径0.51mm），若压接高度超出±0.2~0.5mm公差或端子氧化，会升高接触电阻，造成信号损失或断路风险。
方案：使用专业压接工具按规格操作；定期用导电清洁剂擦拭端子氧化层，必要时更换端子（端子额定电流1A上限，避免超载）。
4. 外壳变形或开裂
问题：主体材料为PA GF（尼龙增强型），工作温度上限105°C（-40至105°C范围），长期暴露在高温或腐蚀性环境中易导致外壳软化或破裂，影响结构稳定性。
方案：避免强酸/碱环境应用；高温场景改用金属外壳兼容型号；定期检测外壳完整性和电路应用信号（如屏蔽状态），确保在温度规范内运行。
5. 键控错位或连接偏移
问题：键控代码N需精准匹配公端，若安装时未对齐（中心线间距8mm），易造成连接不稳或接触点损伤，影响高频信号传输（工作频率0-6000MHz）。
方案：安装前校准两端键控代码及端子排列顺序；使用对准工具辅助定位，确保PCB边缘安装时无倾斜，保持阻抗50Ω稳定性。
