矢崎7114-4101-08 YES Kaizen镀金端子 1.5mm铜合金15A中型电流

矢崎7114-4101-08是一款YES/YESC Kaizen系列1.5mm公头端子，采用铜合金材质并镀金处理，额定电流15A，工作温度-40℃至100℃。适用于0.6-1.25mm²电线，支持中型电流传输，具备低电阻（≤10mΩ）和高耐压（1000V AC）特性，广泛用于汽车线束及工业连接器系统。

^{一、7114-4101-08中文数据手册}

项目	数值/信息

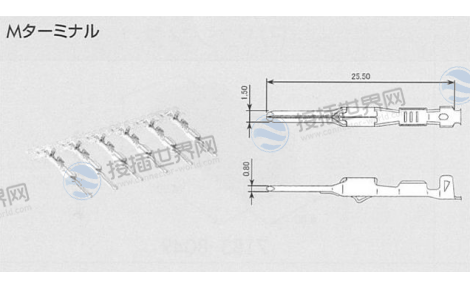

产品图纸
产品型号	7114-4101-08
现货采购入口	7114-4101-08现货
零件分类	端子（Terminal）
产品系列	YES/YESC Kaizen 连接器 1.5X0.8 系列、1.5(060) 连接器系列
替代零件号	无
配对零件号	7116-4101-08
密封状态	非密封（Unsealed）
性别类型	公头（Male）
接线片尺寸（mm）	1.50
材质	铜合金（COPPER ALLOY）
镀层	镀金（Gold Plating）
外形尺寸 - 长度（mm）	25.50
外形尺寸 - 宽度（mm）	1.50
外形尺寸 - 高度（mm）	0.50
电流等级	中型（MEDIUM）
允许电流（参考值）	15A（参考值）
低压低电流电阻	最大 10 毫欧（初始值）
绝缘电阻	最小 20 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围	-40 至 100℃
适用电线类型	CAVS 线
适用电线规格（mm²）- 最小	0.60
适用电线规格（mm²）- 最大	1.25
适配线密封件	无
产品标准号	无
操作手册号	无

^{二、7114-4101-08应用领域}

这是一款矢崎YES/YESC Kaizen 1.5mm系列中的公端冲压端子，采用镀金处理，设计用于压接截面积为0.60 - 1.25 mm²的导线，并在-40℃至100℃环境下提供最高15A的电流传输能力。

它的核心价值在于：作为连接器系统的“心脏”，在紧凑的1.5mm间距连接器内，为实现低电阻、高可靠性的电气连接提供最关键的导电界面。其镀金层确保了在信号传输或小电流应用中的稳定接触和耐腐蚀性。

场景一：汽车车身与内饰电子系统

这是YES Kaizen系列端子的主战场。其15A的电流能力非常适合驱动车门模块、座椅控制器等车身电器。

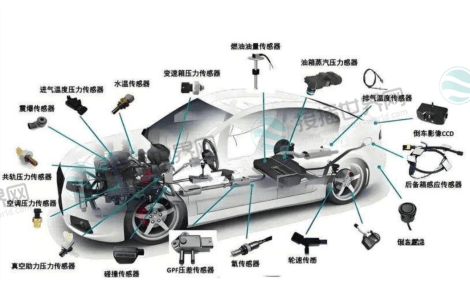

传感器信号传输

用于连接发动机舱(在保护壳体内)、车身范围内的各类传感器，如位置传感器、温度传感器等。镀金保证了微弱信号传输的稳定性和低接触电阻。

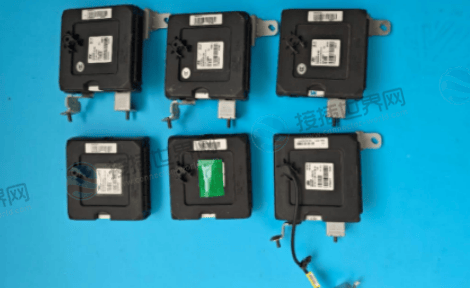

控制系统与执行器连接

在车身控制模块、门窗电机、座椅调节开关等电路中，承担电源和控制信号的传输任务。

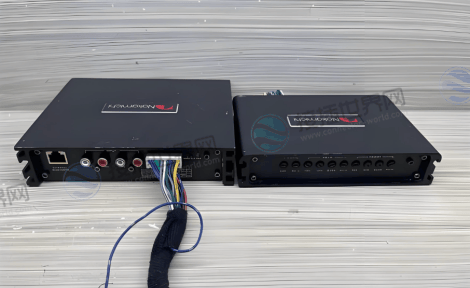

信息娱乐系统

用于音响主机、显示屏等设备之间的互联，镀金层能提供长寿命的抗氧化接触。

场景二：工业控制与自动化设备的信号与电源互联

在工业环境中，可靠性至关重要。此端子的宽温度范围和镀金接触能有效应对工厂的温差变化和可能存在的腐蚀性气体。

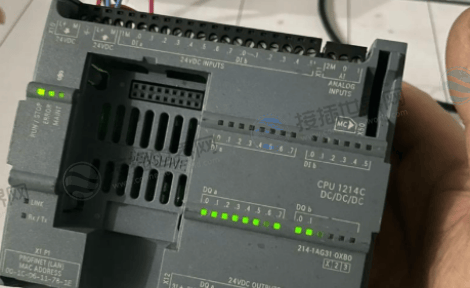

PLC I/O模块与现场设备

作为传感器、执行器与PLC模块连接的线束端子，传输数字量或模拟量信号。

低压电源分配

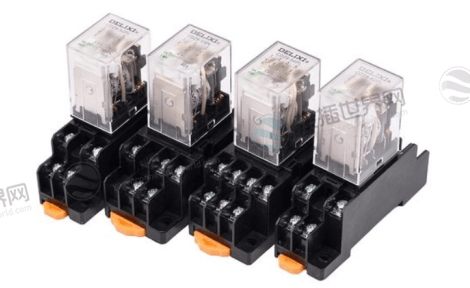

在设备内部的低压直流电源分配中，为小型继电器、控制器板卡供电。

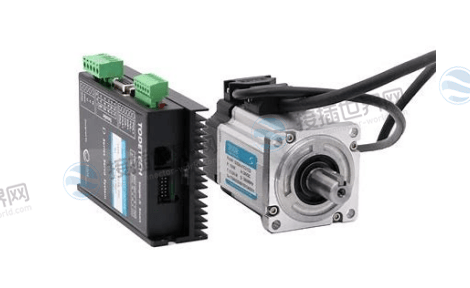

伺服/步进电机控制

连接驱动器与电机的控制信号和低功率电源。

场景三：高可靠性消费电子与通信设备

对于需要长寿命和稳定连接的商用及消费电子产品，此端子提供了一个高性价比的可靠选择。

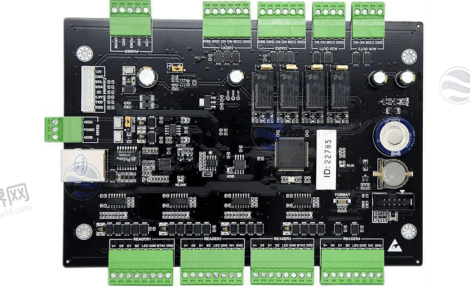

安防与监控设备

用于摄像头、门禁控制器内部板卡之间的连接。

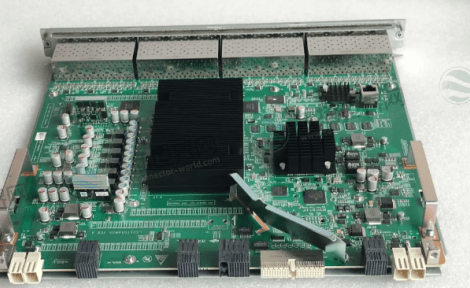

网络与通信硬件

在路由器、交换机等设备中，用于板对板或线对板的信号连接。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
