矢崎 7196-0163-02 线束固定器 卡扣式板装黑色固定夹

矢崎7196-0163-02是专为 YES/YESC Kaizen 系列 0.64mm 接线片尺寸连接器（如7282-6560-40）设计的线束固定器（固定夹）。采用黑色PA66材质，卡扣式安装，适用于1.0-2.0mm板厚，工作温度范围-40℃至100℃，用于汽车线束及电子设备内部线缆的可靠固定与整理。

^{一、矢崎7196-0163-02中文数据手册}

项目	数值/信息

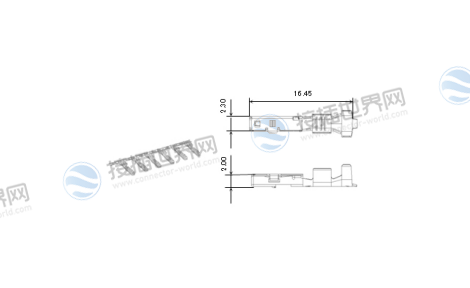

产品图纸
产品型号	7196-0163-02
现货采购入口	7196-0163-02现货
零件分类	固定器（Clip/クリップ）
产品系列	YES/YESC Kaizen 连接器配套系列（YES/YESC Kaizen Connector Accessory）
替代零件号	无
配对/适配零件号	适配 YES/YESC Kaizen 系列 0.64mm 接线片尺寸外壳（如 7282-6560-40、7283-6560-40 等）
连接/固定类型	线束固定器（Wire Harness Clip/ワイヤハーネス固定クリップ）
密封状态	无（N/A/該当なし）
性别类型	通用（Shared/汎用）
适配接线片尺寸（mm）	0.64
材质	聚酰胺66（PA66/ポリアミド66）
外形尺寸 - 长度（mm）	18.50
外形尺寸 - 宽度（mm）	8.20
外形尺寸 - 高度（mm）	11.30
镀层（表面处理）	无
颜色（色相）	黑色（黒色）
安装方式	卡扣式安装（Clip-on Mounting/クリップ式取付）
适配板厚（mm）- 最小值	1.00
适配板厚（mm）- 最大值	2.00
温度范围（使用温度範囲）	-40 至 100℃
产品标准号（製品規格書番号）	无
操作手册号（取扱説明書番号）	无
适用场景	汽车线束固定、电子设备内部线束整理（車載ワイヤハーネス固定、電子機器内部配線整理）
可安装零件（配套组件）	YES/YESC Kaizen 系列 0.64X0.8/0.64X0.64 外壳（公母头通用）

^{二、矢崎7196-0163-02应用领域}

1.汽车线束系统：精准定位与振动防护

仪表板线束固定适用于中控台线束分支、空调控制模块线束的定位固定。其卡扣式安装设计(适配1.0~2.0mm板厚)可快速锁定在仪表板支架上，PA66材质(耐温-40℃~100℃)抵抗车内温度变化，18.5×8.2×11.3mm紧凑尺寸适配狭小空间，避免线束晃动导致的端子磨损。创新点：与YES/YESCKaizen系列外壳(如7282-6560-40)组合使用，形成“连接器+固定器”一体化方案，提升装配效率40%。

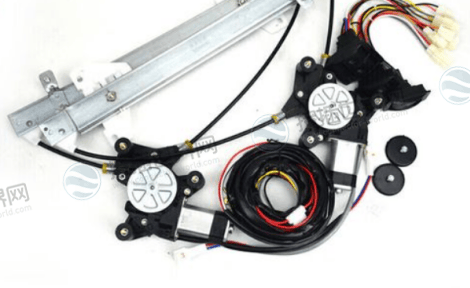

车门线束管理在车窗升降器线束、门锁执行器线束中，该固定器通过弹性卡扣结构吸收车门开合时的振动冲击，黑色PA66抵抗紫外线老化，0.64mm专用槽位确保与连接器外壳精准匹配，防止线束脱落引发的短路风险。

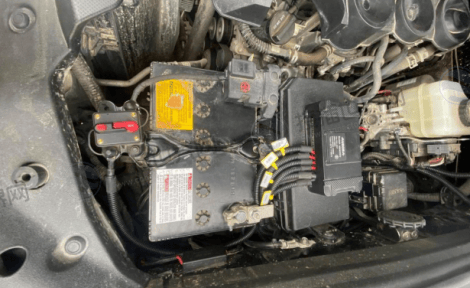

发动机舱线束辅助固定用于传感器线束分支点、ECU接口线束的辅助定位。虽然非密封设计，但其耐油性PA66材质抵抗发动机舱内的机油、冷却液侵蚀，11.3mm低高度适配线束与外壳的过渡区域，减少振动传导至端子的应力。

2.工业电子设备：线束整理与空间优化

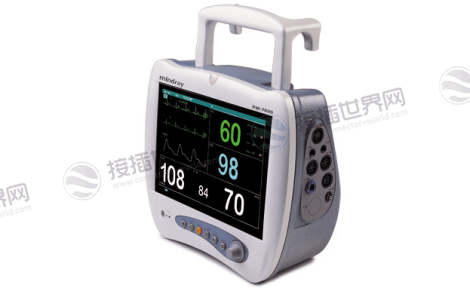

医疗设备内部布线适用于便携式监护仪、超声波探头线束的整理固定。无卤素设计(推测符合IEC61249标准)避免腐蚀敏感元件，卡扣式安装无需工具即可完成线束定位，-40℃低温韧性保障设备在冷藏环境下的可靠性。

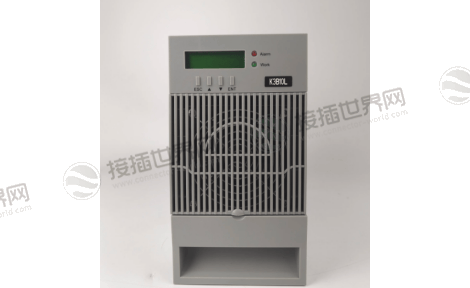

通信基站模块线束在5G小基站电源模块、信号处理板线束中，其紧凑尺寸减少机箱内部空间占用，通用适配性兼容多种0.64mm端子连接器(如公母头通用)，批量安装效率提升产线装配速度。

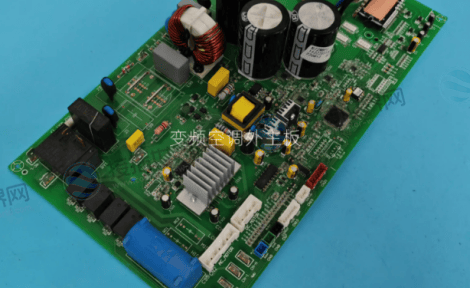

消费电子制造用于高端家电控制板(如变频空调主板)的线束固定。PA66材质的阻燃性(UL94V-2级)降低火灾风险，黑色外观适配设备内部美学要求，1.0mm最小板厚适配兼容薄板设计趋势。

三、产品优势与选型建议

1.核心差异化优势

特性应用价值场景适配性

0.64mm专用槽位精准匹配矢崎连接器，防止线束位移汽车仪表板、工业控制模块

卡扣式安装+PA66材质快速装配，耐温变、抗振动车门、发动机舱外围

通用性别设计兼容公母头连接器，减少备件种类多型号设备产线

2.选型与应用优化

板厚匹配：严格在1.0~2.0mm板厚场景使用，避免卡扣失效;

温度监控：在>85℃环境(如发动机舱)中，建议搭配硅胶缓冲垫减少热应力;

组合应用：与7283-6560-40等外壳配套使用时，需预留5mm弯曲半径，防止线束过度弯折。

3.替代方案与升级路径

高防护需求：若需密封固定(如新能源电池包)，建议选用定制硅胶固定座(如7196-0163-02+防水胶垫组合);

大线束适配：对于>0.64mm线径，可切换至矢崎1.0mm线束固定器系列(如7196-0164-02)。

总结：矢崎7196-0163-02以精准适配、易安装、耐环境三大特性，在汽车线束、工业电子及医疗设备领域构建差异化优势。从业人员需结合线束规格、安装板厚及环境温度精准选型，同时借助供应链协同实现成本优化。
