线对板连接器是什么?一文读懂它的结构、类型与选型关键

在拆解任何一台电子设备，无论是智能手机、家电还是工业控制器时，你总会看到一些将色彩各异的线缆与绿色电路板连接起来的小零件。它们可能不起眼，但却是设备内部信号传输和电力供给的“命脉”。这些零件，就是我们要谈的线对板连接器。简单来说，它就是电线与电路板之间的“标准化接口”。理解它到底是什么、有哪些门道，对于从事设计、采购或维修的朋友来说，能帮你少走很多弯路，避免因连接不可靠导致的种种故障。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、核心定义：电路之间的“机械桥梁”}

从功能上讲，线对板连接器是一种用于在绝缘导线与印刷电路板(PCB)的焊盘或引脚之间，建立可拆卸、可重复电气连接的组件。你可以把它想象成一个精心设计的“插拔式桥梁”：一端牢牢抓住电线，另一端则稳固地焊接或插接在电路板上。这种设计最大的好处是实现了模块化和易于维护。比如，当设备的显示屏或传感器模块需要更换时，无需动用电烙铁，只需拔下线对板连接器即可，大大简化了生产组装和后期维修的流程。

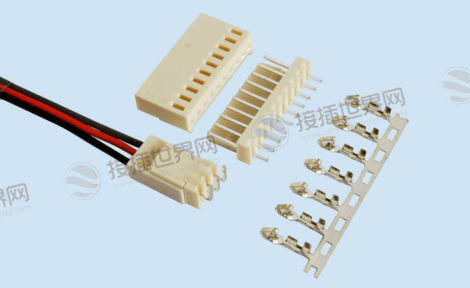

二、内部解剖：三大件构成稳定连接

一个可靠的线对板连接器，通常离不开三个核心部件的精密配合：

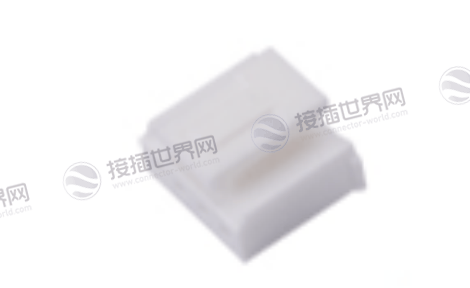

1. 外壳：

通常由尼龙、PBT等工程塑料制成。它就像连接器的“骨架”和“防护服”，为内部金属件提供绝缘保护、机械固定，并防止灰尘、湿气侵入。很多外壳还设计了防误插结构和锁扣，确保连接一次到位且不会松脱。

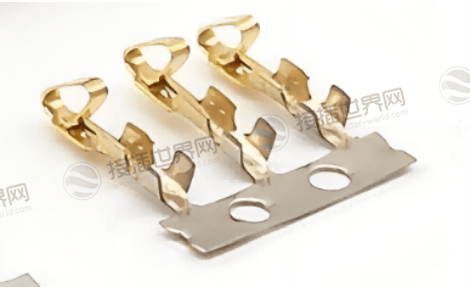

2. 端子：

这是连接器的“心脏”，一般由铜合金(如磷青铜)制成，表面会镀金或镀锡以提升导电性和防腐蚀。它的任务就是与电线导体建立物理和电气上的牢固接触。

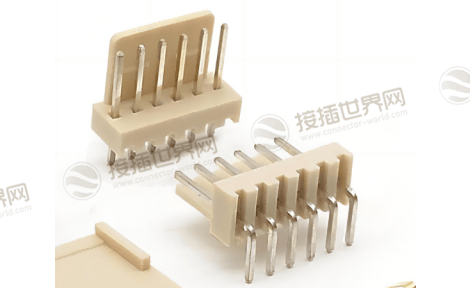

3. 接触界面：

指的是端子与电路板焊盘或插针接触的部分。这个界面的设计决定了连接电阻的大小、信号传输的稳定性以及能承受多少次插拔。

三、主要类型：四种主流连接方式

根据电线与端子之间的固定方式，线对板连接器主要分为以下几类，各有其适用场景：

四、选型关键参数：告别“凭感觉”

面对琳琅满目的型号，如何做出正确选择?你需要重点关注以下几个技术参数：

电气参数

间距：相邻端子中心点之间的距离，如1.0mm、1.27mm、2.54mm等。间距越小，连接器越紧凑，但对制造精度要求越高。

额定电流/电压：必须大于电路实际工作的最大电流和电压，并留有余量，防止过热或击穿。

机械参数

插拔寿命：连接器在保证性能的前提下，能承受的插拔次数，通常在数百次到数千次不等。

锁扣机构：对于汽车、工业设备等存在振动环境的应用，带锁扣的设计至关重要，能防止连接器因振动而意外脱落。

环境参数

工作温度范围：连接器必须适应其安装位置的环境温度。例如，发动机舱内的连接器可能需要耐受-40℃至125℃甚至更高。

防护等级：如果用于户外或潮湿环境，需要关注其IP防护等级，如IP67代表防尘和短时间浸水。

五、应用与趋势：无处不在的连接力量

线对板连接器的应用几乎覆盖了所有电子领域：

消费电子

手机、平板内部连接主板与显示屏、电池、摄像头模组等。

汽车电子

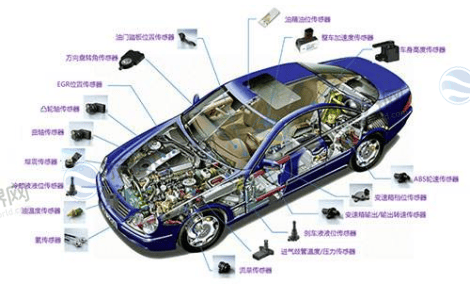

连接车载传感器、控制器、信息娱乐系统和照明模块，要求极高的抗振和耐候性。

工业与物联网

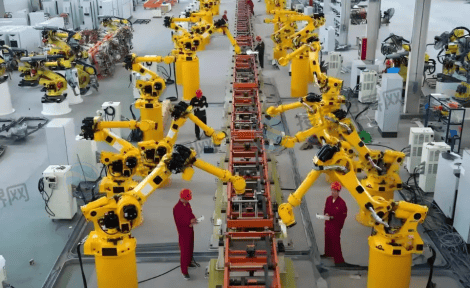

在PLC、工业机器人、智能家居设备中实现控制板与执行器、传感器之间的可靠互联。

能源与通信

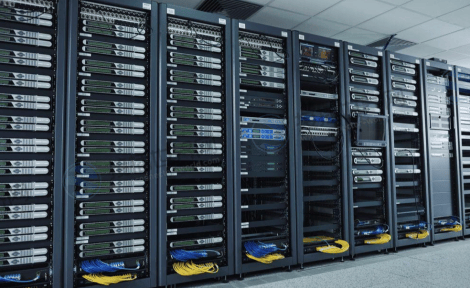

应用于储能系统、服务器、基站等设备中。

未来，随着设备不断向小型化、高性能发展，线对板连接器也呈现出更小间距、更高电流密度、支持更高速率信号传输，以及更适应自动化生产(如全表面贴装SMT型)的趋势。同时，能够在一套连接器内同时传输大功率电源和微弱信号的混合型设计，也因其节省空间的优势而日益流行。

总而言之，线对板连接器远非一个简单的“接线头”。它是一个融合了材料科学、精密机械与电气工程的技术产品。从定义设备内部架构的模块化设计，到保障每一分电流与信号稳定传输的可靠性，它的作用至关重要。下次当你进行设备设计、部件选型或故障排查时，不妨多花点时间审视一下这个“桥梁”——充分理解它的类型、参数和应用场景，无疑会让你做出的决策更加专业和可靠，从源头上为产品的成功增添一份保障。
