线对线连接器是什么?一文详解其定义、工作原理与选型应用指南

在日常工作和生活中，小到家用电器内部的线路连接，大到汽车、通信基站里复杂的线束系统，都离不开一种看似不起眼却至关重要的组件——连接器。而在连接器的庞大家族中，“线对线连接器”扮演着最基础、最直接的角色。它究竟是什么?简单来说，它就是让两根电线或电缆“手拉手”可靠连接在一起的桥梁。但它的意义远不止于此，从确保信号稳定传输到承受严苛的工业环境，其背后的设计与选型学问，值得我们深入了解。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、 定义与基本概念：不仅仅是“连接”那么简单}

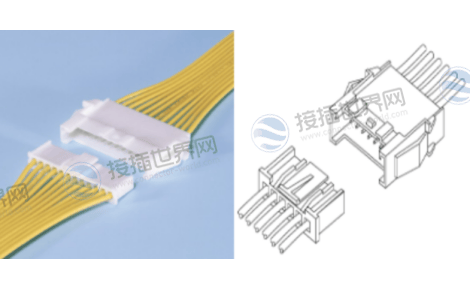

线对线连接器，有时也被称为直通连接器或对等连接器，其核心功能是实现两条电线、电缆或线束间永久性或可插拔的电气连接。它与我们可能更常听说的“线对板连接器”不同，后者主要用于连接线缆与印刷电路板(PCB)，而线对线连接器则专注于线缆之间的对接。

这种连接器的基本形态通常由一对相互匹配的插头(公头)和插座(母头)组成，通过精密的机械结构耦合在一起。其设计目标非常明确：在特定的使用环境下，确保电流或数据信号能够以最小的损耗和最高的可靠性，从一根导线传递到另一根导线。

^{二、 分类与主要类型：适应千变万化的需求}

根据不同的应用场景和设计要求，线对线连接器演化出了多种类型，以满足从普通室内环境到极端户外条件的各种需求。

按防护等级分类：这是最常见的分类方式之一。

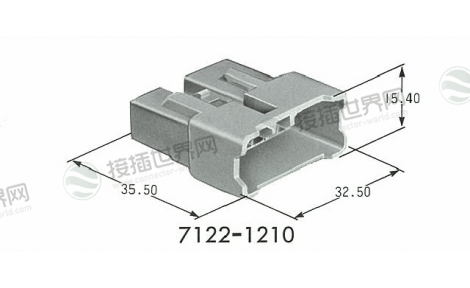

非防水型

主要用于设备内部等干燥环境下的连接，例如从汽车仪表盘到车身内部的线束连接。其特点是成本经济、结构紧凑。

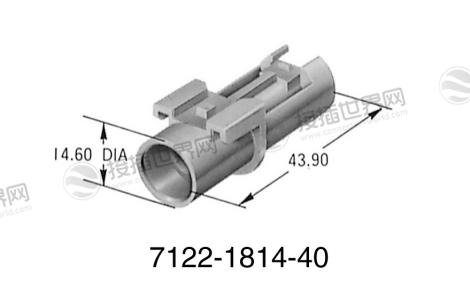

防水型

配备密封圈和防护外壳，防护等级通常达到IP65、IP67甚至IP68，能够抵御灰尘、喷水甚至短期浸水。常用于汽车前后保险杠、户外通信设备等可能暴露在潮湿或恶劣天气中的部位。

按具体应用与结构分类：

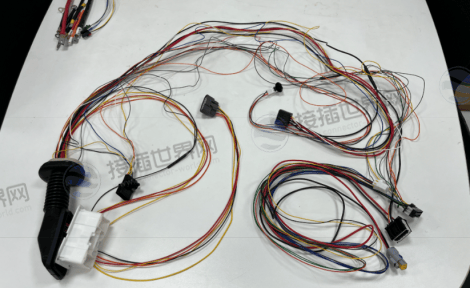

车身对门连接器

汽车领域的专有类型，用于连接车身与车门内的复杂线束。随着电动车窗、音响、氛围灯等功能的增多，这类连接器正朝着更小体积、更高集成度(如集成同轴或以太网接口)的方向发展。

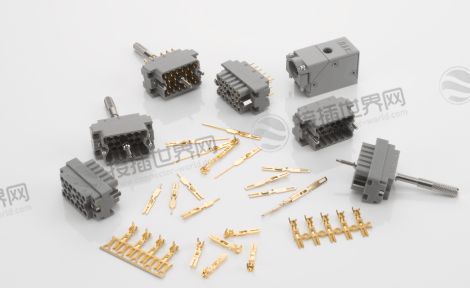

矩形与圆形连接器

根据外壳形状区分，矩形连接器空间利用率高，常用于设备机柜;圆形连接器抗震动性能好，便于插拔，在工业机械和航空领域应用广泛。

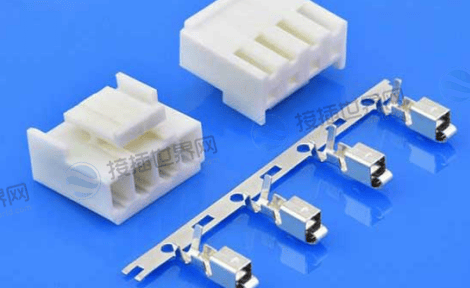

IDC(绝缘位移连接器)

一种无需剥线即可实现快速端接的技术。端子通过刺破导线绝缘层与导体接触，大大提高了装配效率，适合自动化大规模生产。

三、 核心特点与优势分析

为什么线对线连接器能被如此广泛地采用?这得益于其一系列突出的特点：

1. 操作便捷高效：许多连接器采用螺纹卡扣、推拉式或杠杆锁紧机构，通过简单的旋转或按压动作即可实现牢固连接与快速断开，无需复杂工具，降低了安装和维护的难度。

2. 连接牢固可靠：优秀的机械设计带来了较大的分离力和抗震动、抗拉拽能力。即使在车辆行驶或设备运行的持续振动中，也能有效防止连接意外松脱，保障系统稳定运行。

3. 环境适应性强：尤其是工业级产品，不仅具备高防水防尘等级，其外壳材料和电镀层还能耐受盐雾、化学腐蚀、高低温冲击等考验，寿命长久。

4. 电气性能稳定：采用优质的导电材料(如铜合金)和精密的接触界面设计，确保了低接触电阻、低信号损耗和高电流承载能力，满足从微弱信号到动力电的传输需求。

四、 工作原理：机械与电气的精密结合

线对线连接器的工作是一个融合了机械与电气可靠性的过程：

1. 机械对准与锁合：插头与插座通过导针、键槽等防呆设计精确对准，避免误插。锁紧机构(如螺纹、卡扣)随后工作，提供保持力，确保物理连接的稳固。

2. 电气接触导通：当插头的导电端子(插针)插入插座的对应端子(插孔)时，在弹性的作用下，两者之间形成紧密、压力稳定的接触面。这个界面是电流或信号实际通过的“关口”，其质量直接决定了连接的电气性能。

3. 绝缘与防护：连接器的绝缘外壳将带电的接触体与外界以及彼此之间隔离开，防止短路和触电风险。在防水连接器中，多层密封圈在耦合时被压缩，形成一道道屏障，阻止水分和污染物侵入。

五、 主要应用领域：无处不在的连接

线对线连接器的应用几乎渗透了所有现代电气电子领域：

汽车工业：这是最大的应用市场之一。从发动机控制单元(ECU)、安全气囊、车灯到日益复杂的车载信息娱乐和高级驾驶辅助系统(ADAS)，一辆现代汽车内部有数百个线对线连接点，它们必须确保在温差、振动、油污的严苛环境下万无一失。

通信与数据传输：在路由器、交换机、基站以及数据中心内部，大量用于连接网络线缆，保证高速数据流的畅通无阻。

工业自动化与控制：在PLC、传感器、电机驱动器、机械手臂之间，可靠的连接是生产线连续、稳定、安全运行的基础。

消费电子与家用电器：虽然内部空间紧凑，但电视机、空调、智能家居设备等产品中，模块间的互联同样离不开小型化的线对线连接方案。

六、 选型指南：如何选择合适的连接器?

面对琳琅满目的产品，正确的选型是保证项目成功的关键。工程师和采购人员可以遵循以下步骤：

1. 明确电气要求

首先确定需要传输的信号类型(电源、数据、射频等)、额定电压、额定电流以及允许的最大接触电阻。这决定了连接器所需的触点数量、尺寸和材料。

2. 评估机械与环境参数

插拔次数：需要频繁插拔的测试端口与永久安装的连接器，对端子的镀层和结构要求不同。

防护等级(IP代码)：根据安装位置是否可能接触灰尘、淋水或浸泡，选择相应的防水防尘等级。

工作温度范围：确保连接器材料(塑料外壳、密封橡胶、端子镀层)能适应设备运行环境的最高和最低温度。

3. 考虑连接器本身特性

间距：即相邻触点中心的距离，直接影响连接器的整体尺寸和紧凑性。

锁紧方式：根据空间和操作便利性选择螺纹、卡扣、推拉式等。

线缆兼容性：确认连接器端子适合压接或焊接的线规(AWG)范围。

4. 供应链与成本因素

在满足性能的前提下，考虑品牌的可靠性、供货周期、是否易于安装(如是否需要特殊压接工具)以及总体成本。

总而言之，线对线连接器远非简单的“接线头”，它是现代电气互联系统中经过精密设计和严格验证的关键组件。从定义、分类到深入的工作原理，再到广泛的应用和细致的选型考量，理解这些内容有助于我们在设计、维修或采购时做出更明智的决策。随着电动汽车、5G通信、工业物联网等技术的飞速发展，对连接器在高速数据传输、大功率充电、极致小型化和超高可靠性方面的要求也将不断提升。未来，线对线连接器技术将继续演进，默默支撑着我们这个愈发互联的世界高效、稳定地运转。
