线对线连接器怎么接线?详解接线步骤、方法图解与常见类型实操指南

大家可能都遇到过这种情况：设备需要扩展，或者更换一段线缆，手里拿着一个线对线连接器和几根电线，却不太确定从何下手。其实，无论是工业设备、汽车线路，还是网络布线，线对线连接器的接线都有其通用的逻辑和必须遵守的规范。它可不是简单地把线芯拧在一起，而是一套涵盖工具选择、线缆处理、可靠连接与安全验证的系统操作。掌握正确的接线方法，是确保设备稳定运行、杜绝安全隐患的关键一步。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、 接线前的核心准备：安全与规范}

在动手接线之前，充分的准备工作是成功的一半，其中安全又是重中之重。

1. 安全第一，断电操作：

在任何接线操作开始前，必须确保相关设备已经完全断电。这是保护操作人员和设备安全的铁律。

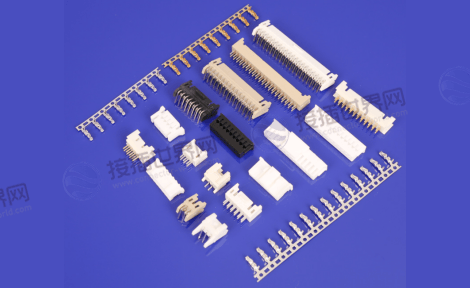

2. 识别连接器与线缆：

仔细查看连接器的型号、规格，并查阅其官方说明书或数据表，确认它的引脚数量、定义(如电源正负极、信号线、地线)、适用的线缆规格(如线径、AWG号)以及是否需要特殊的防水或屏蔽处理。

3. 工具准备：

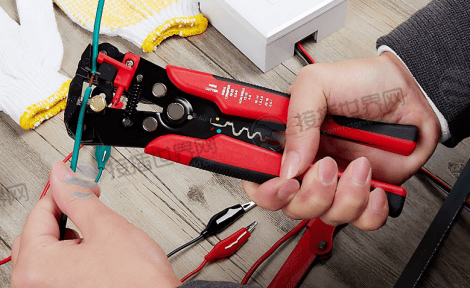

根据连接器类型，准备好相应工具，常用的工具包括：适合线径的剥线钳(避免损伤铜芯)、压接钳(必须与端子规格匹配)、螺丝刀、万用表等。使用专用工具是保证连接质量的基石。

^{二、 通用接线步骤详解：从剥线到固定}

尽管连接器形态各异，但核心的接线流程是相通的，可以概括为以下几个步骤：

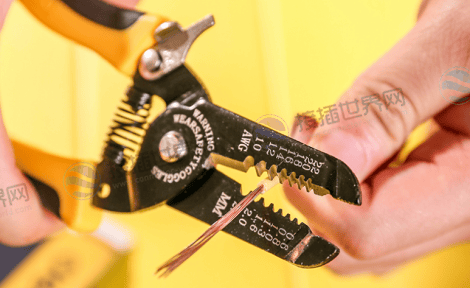

1. 剥离线缆绝缘层：

使用剥线钳，剥去线缆末端适当长度的外绝缘层。剥线长度需精确：太短会导致导体插入不到位，太长则可能引起短路。例如，一些2.54mm间距的压板式连接器要求剥线长度在9.5mm至10.5mm之间。

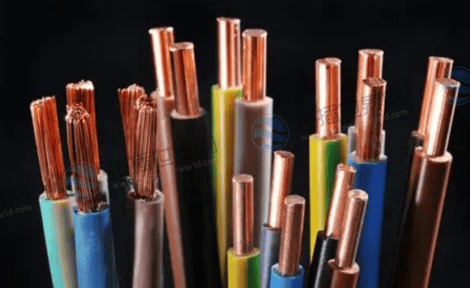

2. 处理导体：

对于多股绞合的线芯，可以稍加捻紧，使其更容易插入端子。确保裸露的导体部分清洁，无氧化或污垢。

3. 连接导线与端子：

这是最核心的一步，方法因端子类型而异：

压接：将裸露的导体插入专用的金属端子尾部，使用匹配的压接工具用力压紧，使端子与线缆形成牢固的机械连接和电气连接。压接后应轻轻拉动检查是否牢固。

螺丝固定：多见于一些工业接线端子。将线缆插入端子孔或绕在螺丝上，然后拧紧螺丝夹紧线缆。

免螺丝压板：常见于插拔式模块连接器。使用专用工具或小平头螺丝刀压下压板，将线缆(带绝缘层)插入到底，然后松开压板，依靠弹簧力卡住线缆。

4. 安装端子至连接器外壳：

将已经接好线的端子，按照正确的方向和顺序，插入连接器的塑料外壳中，直到听到“咔嗒”一声锁止到位。

5. 组装连接器附件：

如果需要，按顺序安装密封圈、锁紧螺母等部件。对于防水连接器，要确保密封圈尺寸与线缆外径匹配并安装到位。

三、 常见类型连接器接线要点与实例

不同类型连接器的接线操作各有侧重，了解这些细节能避免常见错误。

工业防水型连接器：

这类连接器(如一些通讯端子)的接线不仅要保证电气连通，更要确保密封性。操作时通常需要先拧开锁紧螺母，取出密封圈，然后将线缆依次穿过螺母、密封圈和做线部件。接线完成后，顺时针拧紧锁紧螺母，通过压缩密封圈来实现防水。最后，记得用防水塞封堵未使用的接口。

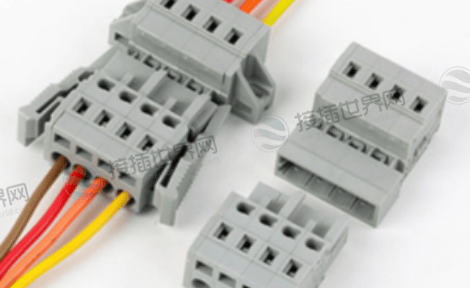

压板式免螺丝连接器：

这种类型常用于机柜内布线，其最大特点是无需剥去线芯绝缘层，也不需压接端子。关键在于使用工具(如小螺丝刀)将压板完全压下，然后将带绝缘皮的线缆笔直插入到底，确保绝缘层也被插入塑胶孔内，最后释放压板即可完成卡紧。反向操作压下压板即可拔出线缆。

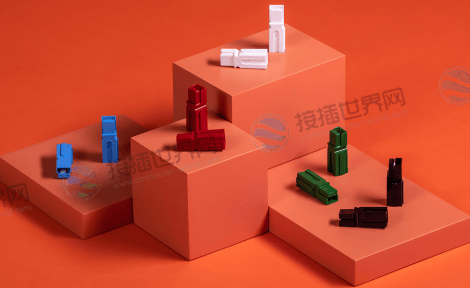

安德森(Anderson)Powerpole类连接器：

这类连接器在大电流应用中很常见。接线时需要先根据线径(如10AWG)选择对应电流规格(如45A)的触点。剥线后，将导体完全插入压接触点的尾部，使用专用压接工具进行压接。最后，将压接好的触点从后部插入外壳，听到锁止声即完成。

四、 接线后的检查、测试与安全规范

接线完成并非大功告成，必须经过严谨的验证。

1. 外观检查：

仔细检查所有端子是否安装到位，有无松动;线序是否正确;绝缘皮有无破损;密封件是否安装平整。

2. 电气测试：

使用万用表的通断档或电阻档，检查每条线路的连通性是否良好，相邻引脚之间有无短路。这是发现接线错误最直接的方法。

3. 功能验证：

在确认电气连接正确后，方可通电。进行上电测试，观察设备功能是否正常，连接处有无异常发热。

4. 安全规范回顾：

始终断电操作。

严格遵循制造商指南，不要混合使用不匹配的端子、触点和工具。

对连接器及导线做好标记，便于后续维护。

保持工作区域整洁，接线完成后整理线束，避免应力集中或干涉。

总的来说，为线对线连接器接线，就像完成一次精密的“外科手术”，既需要规范化的流程(准备、剥离、连接、安装、测试)，也需要针对不同“器官”(连接器类型)使用特定的“手术技巧”。核心原则永远是安全、可靠与规范。希望这份结合了通用步骤和具体实例的指南，能让你下次面对各种连接器时，不再困惑，而是能自信、稳妥地完成每一次连接，确保能量与信号在你的设备中畅通无阻。记住，一次合格的接线，是设备长期稳定运行的基础。
