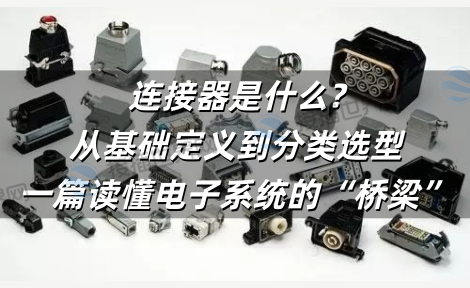

连接器是什么?从基础定义到分类选型，一篇读懂电子系统的“桥梁”

你有没有想过，为什么你的手机充电线能轻松插拔?电脑主板上的各种芯片和线缆是怎么“对话”的?甚至，一辆汽车里成千上万的电子部件是如何协同工作的?这背后，都离不开一个看似不起眼、却至关重要的角色“连接器”，它就像是电子世界里的“桥梁”和“高速公路收费站”，默默地在各个组件之间建立起可靠的联系，让能量和信息得以顺畅流动。今天，我们就来彻底搞明白，这个无处不在的电子元件，究竟是怎么回事。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、基础定义：电子系统的“桥梁”与“接口”}

简单来说，连接器是一种用于在电子系统或设备内部，实现可分离式电气连接的机械电子元件。它的核心使命，就是在需要连接或断开的地方，提供一个稳定、可靠、可重复操作的接触界面。

这个定义里有三个关键词：

1.可分离：

这是连接器与焊接、铆接等永久连接方式的根本区别。它允许设备被组装、测试、维修和升级，极大地提升了生产与维护的灵活性。

2.电气连接：

首要功能是传输电流或电信号，保证电路的通路与性能。

3.机械电子元件：

它不仅是电子的，也是机械的。其物理结构(如插拔力、锁紧方式、耐久性)与电气性能同等重要。

你可以把它想象成现实生活中的电源插座和插头。插座固定在墙上(好比设备端)，插头接在电器上(好比线缆端)，一插即用，一拔即断，方便又安全。在电子领域，连接器就是这种关系的微型化和精密化体现。

二、核心结构：不止是金属片的简单组合

一个典型的连接器，通常由四个基本部分组成，它们各司其职，共同确保连接的可靠性：

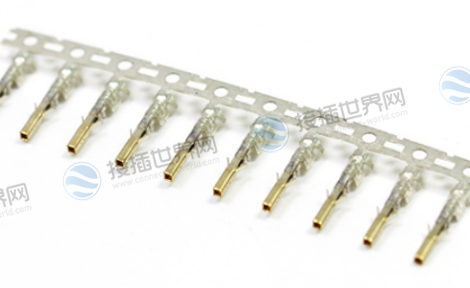

1.接触件(端子)：

这是连接器的“心脏”，是真正实现导电的关键零件。通常由铜合金制成，并进行镀金、镀银或镀锡处理，以提高导电性和耐腐蚀性。它又分为公接触件(插针)和母接触件(插孔)，通过它们的紧密插合实现电路连通。

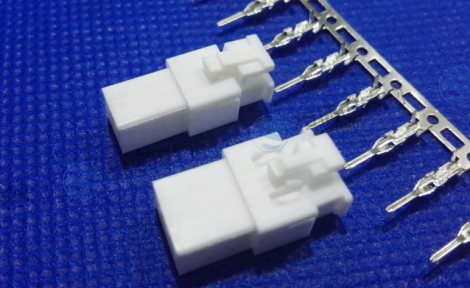

2.绝缘体(基座或胶壳)：

也常被称为塑胶体或底座。它的作用是将多个接触件彼此固定、隔离，确保它们之间不会短路。其材料通常采用耐高温、阻燃的工程塑料，如PBT、PA66等。

3.外壳(罩壳)：

连接器的“铠甲”。它为内部的绝缘体和接触件提供机械保护，确保插头与插座对准，并提供锁紧机构(如卡扣、螺纹)防止意外脱落。外壳也决定了连接器的形状(圆形、矩形)和防护等级。

4.附件：

包括密封圈(防水防尘)、卡钉(辅助固定)、导针(辅助对准)等。它们不是必需品，但能针对特定环境增强连接器的性能。

三、核心价值：为什么我们需要连接器?

连接器的存在，绝非多此一举，它解决了现代电子工业中的几个根本性问题：

模块化设计：

允许将复杂的系统分解为独立的子模块进行生产、测试，最后快速组装，想想电脑，CPU、内存、显卡都是通过连接器安装在主板上。

便于维修与升级：

某个部件坏了，无需动用电烙铁整体维修，只需更换带连接器的模块，大大降低成本和时间。

简化装配流程：

在汽车或家电的大规模生产线上，使用预制线束和连接器能极大提升总装效率。

提供设计灵活性：

工程师可以像搭积木一样，为设备灵活配置不同的功能模块。

四、主要分类：一个庞大而有序的家族

连接器种类极其繁多，可以从多个角度进行分类，以适应不同的需求：

1.按传输媒介分类：

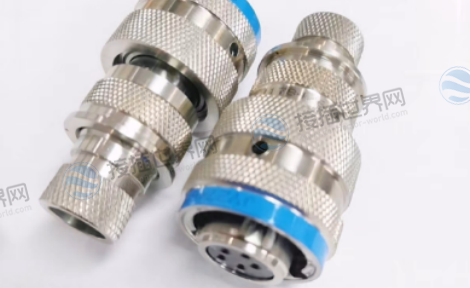

电连接器：传输电能或电信号，是最常见的类型。

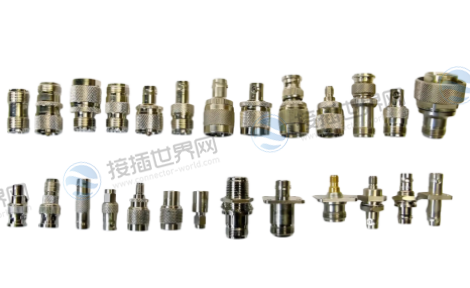

射频连接器：传输高频信号，用于无线通信，如同轴线缆接头。

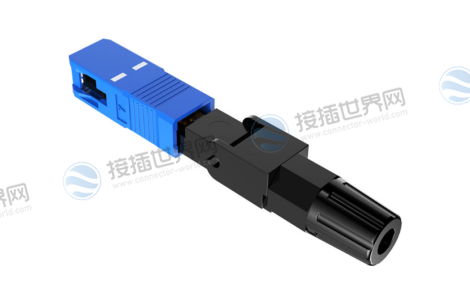

光纤连接器：传输光信号，用于高速数据通信，如数据中心的光模块。

2.按连接对象与形状分类(这是最常用的分类方式)：

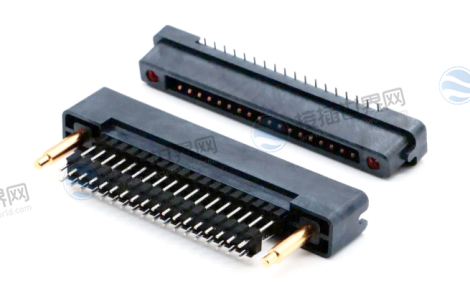

板对板连接器：用于直接连接两块印刷电路板(PCB)。

线对板连接器：用于连接导线(线缆)与PCB。

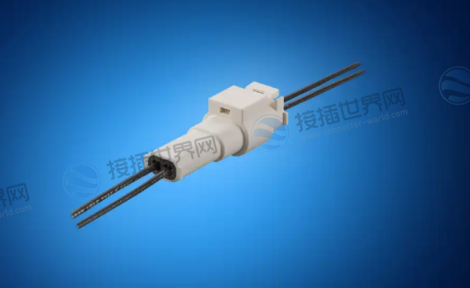

线对线连接器：用于连接两根导线或两个线束。

圆形/矩形连接器：根据外壳形状区分，圆形多用于需要密封和抗振动的工业、军工场合;矩形则更通用，节省空间。

3.按行业应用分类：

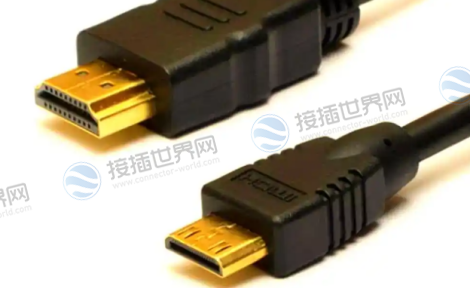

消费电子连接器：如USB、HDMI、手机充电接口，特点是小型化、低成本。

汽车连接器：要求高可靠性、抗振动、耐高低温，近年来高压连接器因电动车而快速发展。

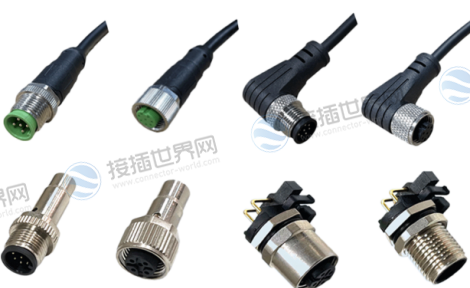

工业连接器：强调坚固耐用、高防护等级(防水防尘)，常用于工厂自动化设备。

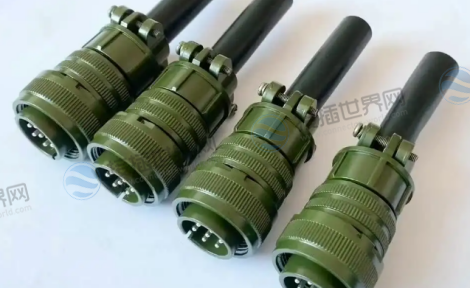

军用/航空连接器：追求极端环境下的绝对可靠性，标准最为严苛。

五、关键性能与选型考量

选择一个合适的连接器，就像为桥梁选择材料和结构，需要考虑多方面因素：

电气参数

额定电压、额定电流、接触电阻和绝缘电阻是安全工作的基础。

机械参数

插拔力(不能太松或太紧)、插拔次数(寿命)、锁紧方式及耐振动冲击能力。

环境参数

工作温度范围、防护等级(如IP67表示防尘防水)、以及是否耐腐蚀。

端接方式

接触件如何连接到线缆或PCB?常见的有焊接、压接、绕接和刺破式(IDC)等，需匹配生产工艺。

总而言之，连接器远非一个简单的“插头插座”。它是融合了精密机械设计、材料科学、电学与热学管理于一体的高科技产品。从我们口袋里的智能手机，到飞向深空的航天器，正是无数个这样可靠的“桥梁”，构建起了现代电子文明的神经网络。

理解连接器是什么，不仅是了解一个元件，更是理解现代工业如何通过标准化、模块化来实现复杂系统的可靠构建。下次当你轻松地插入一个U盘或给手机充电时，不妨在心里给这个默默无闻的“幕后英雄”点个赞。在电子技术飞速发展的今天，连接器这门“桥梁艺术”，也必将继续朝着更高密度、更高速度、更智能、更可靠的方向不断演进。
