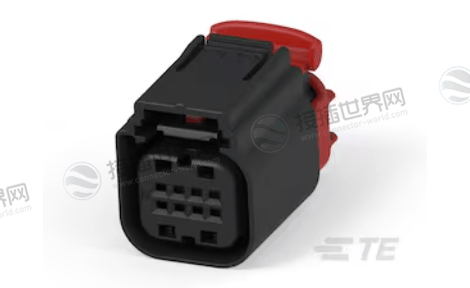

泰科1-1411001-0 母端子护套 8位2行IP67密封 0.64mm小尺寸信号连接
泰科1-1411001-0是一款具备IP67防护等级的8位（2行）母端子护套，端子尺寸0.64mm，间距2.54mm，采用黑色PA66 GF材料，工作温度-40℃至125℃，支持线到板/线到线/线到设备多种连接方式，适用于严苛环境下的信号传输。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、泰科1-1411001-0中文数据手册
| 参数名称 | 参数值 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
1-1411001-0 |
现货采购 |
1-1411001-0现货 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 可密封 | 是 |
| 主要锁定特性 | 外壳集成 |
| 连接器系统 | 线到板 | 线到线 | 线到设备 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 8 |
| 行数 | 2 |
| 标称电压架构 (V) | 12 |
| 出线角度 (°) | 180° |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | B |
| 端子类型 | 母端 |
| 端子大小 | .64mm |
| 对接公端宽度 | .64 mm [.025 in] |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 是 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PA 66 GF |
| 中心线（间距） | 2.54 mm [.1 in] |
| 产品长度 | 19.4 mm [.764 in] |
| 行间距 | 2.54 mm [.1 in] |
| 产品宽度 | 31.4 mm [1.236 in] |
| 工作温度范围 | -40 – 125℃ [-40 – 257℉] |
| 工作温度（最大值） | 125℃ [257℉] |
| 电路应用 | Signal |
| IP 等级 | IP67 |
| 封装数量 | 1 |
| 封装方法 | 包装 |
| 能够保证连接器位置 | 是 |
二、泰科1-1411001-0应用领域
场景一：汽车动力总成与底盘系统的高可靠性微型传感器
发动机舱与底盘区域空间拥挤，但遍布着对可靠性要求极高的微型传感器。
具体连接点位：

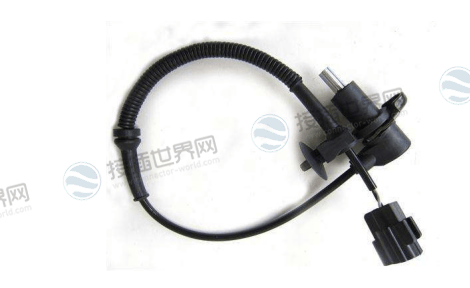

高精度位置与速度传感器：连接曲轴/凸轮轴位置传感器、变速箱输入/输出轴速度传感器的信号接口。IP67防护可应对机油蒸汽、冷凝水及高压冲洗。

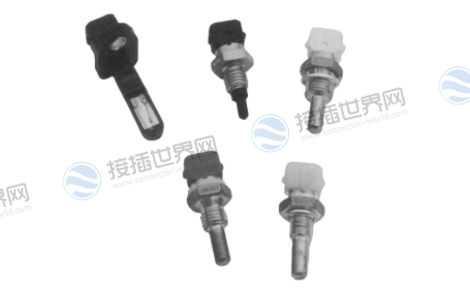

压力与温度传感单元：如燃油轨压传感器、机油压力传感器以及集成在废气再循环(EGR)阀上的多参数传感器接口。其双排8针可容纳电源、地、信号及冗余诊断线。
电动助力转向扭矩传感器与控制器之间的线束接口。
场景二：工业机器人及精密自动化装备的关节反馈系统
机器人关节内部空间极端紧凑，且需要密封保护以抵抗冷却液、油脂和金属粉尘。
具体连接对象：
协作机器人关节模块：连接关节内部高分辨率绝对值编码器的电源与数字信号输出线束。微型化与密封性是集成的前提。

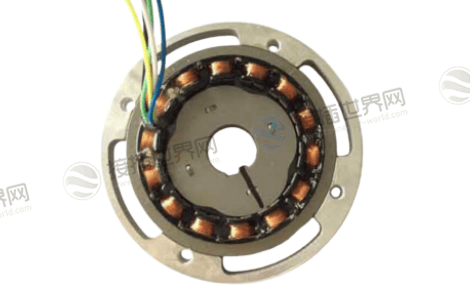

伺服电机的旋转变压器或正弦-余弦编码器的对外接口，要求信号稳定且抗干扰。

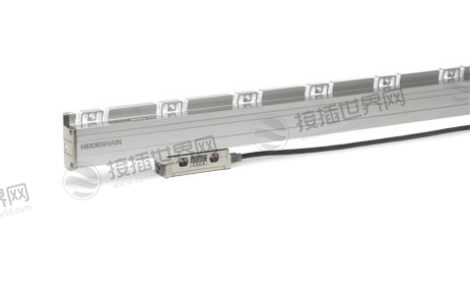

精密直线模组的光栅尺读数头信号输出接口。
场景三：户外监控与特种设备的环境感知模块
这些设备暴露于风雨、温差和盐雾中，其“耳目”需要可靠的连接。
具体连接对象：

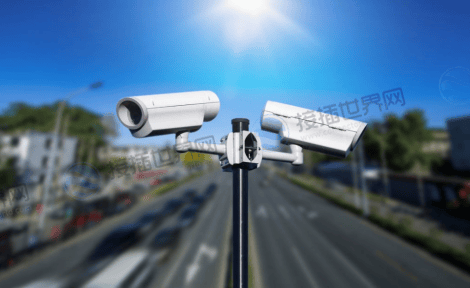

智能交通摄像头或车牌识别单元的内部，连接核心图像处理板与补光灯、温控模块及网络传输模块的密封接口。
无人机用于农业、测绘的多光谱传感器与机载计算单元之间的连接，需防潮防尘。

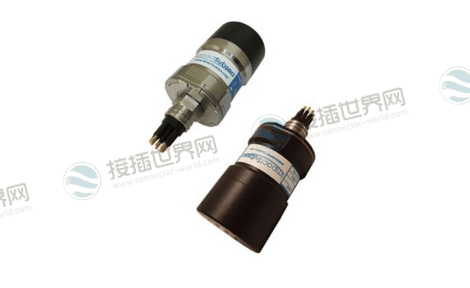

水下或户外仪器的微型声呐/水深传感器接口。
三、关键选型、安装与可靠性保障指南
1.实现微型端子IP67密封的“极致精准”要求：
系统匹配不容差错：必须与具有相同键控代码(B)、并采用微型硅胶密封圈的公头护套及公端子配对。密封圈的尺寸精度和弹性恢复率是微型化密封成败的关键。
线缆规范：所用电缆的外径必须严格符合密封圈的设计孔径范围。即使是0.1mm的偏差，也可能导致密封失效。
2.“端子位置保证”功能的不可或缺性：
对于0.64mm的微型端子，其在护套内的稳固性更为脆弱。TPA锁片是防止其因振动而“跳舞”或后退的生命线。装配中，必须在所有端子插入并确认初级锁扣到位后，强制性地将TPA锁片推至最终锁止位置，并作为关键工序进行视觉或治具检查。
3.高密度双排布局下的信号完整性考量：
电路规划：在布局8个信号通道时，应将高速数字信号(如编码器差分信号)与模拟信号或直流电源在双排间进行合理隔离或交错布置，必要时在护套内安排接地针脚以提供屏蔽。
插拔力管理：双排16个触点(8位双排对接)的总插拔力可能较大。在结构设计时，应为该连接器提供足够的导向和支撑，避免因插拔困难导致PCB焊盘或安装结构损伤。
4.“电缆安装(自由悬挂)”下的微应力管理：
尽管线径可能不粗，但多根线束的组合仍可能产生应力。必须在连接器尾部2-3厘米内设置有效的线缆固定点，使用微型扎带或胶套将线束固定于设备结构上，确保插合界面不受力。对于柔性电路(FFC/FPC)转接应用，这一点尤为重要。
泰科1-1411001-0是一款为“空间极端受限且环境恶劣的精密信号互联”而打造的标杆级微型密封连接器。
它凭借0.64mm微型端子、IP67防护等级、2.54mm标准间距及带TPA的双排8位布局，精准服务于汽车动力总成核心传感器、工业机器人关节反馈系统、户外精密感知设备等对“小身材、高防护”有刚性需求的尖端领域。
选择它，意味着为一系列关键的“神经信号”在穿越恶劣环境时，选择了一座坚固而微型的“密封桥梁”。
对工程师而言，它要求无比严谨的系统匹配和装配工艺控制;对采购与质量人员而言，其提供的在微型尺度下的IP67和TPA保障，是高端设备可靠性的重要标志。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
