莫仕551000670 串行I/O连接器 2.00mm间距屏蔽型插头 6路焊接端子
莫仕551000670是2.00mm间距串行I/O连接器插头套件，6电路设计，带屏蔽层，采用焊接型端子，磷青铜触点镀金，额定电流2A，电压125V，工作温度-40℃至85℃，兼容16-28 AWG多种线径，适用于工业线对线信号连接。
一、莫仕551000670中文数据手册
1.产物环境合规
| 合规项目 | 状态/对应标准 |
|---|---|
| GADSL/IMDS | 符合豁免条款33；44；34 |
| 中国RoHS | 符合SJ/T 11365-2006标准 |
| 欧盟ELV指令 | 不相关 |
| 低卤素状态 | 不符合IEC 61249-2-21低卤素标准 |
| REACH高关注物质（SVHC） | 根据2025年11月5日D(2025)6375-DC，包含2-(2H-苯并三唑-2-基)-4-(1,1,3,3-四甲基丁基)苯酚；全氟丁烷磺酸（PFBS）及其盐类（SCIP:f489e60-cb6f-4d18-9570-74fc16b4d6ff） |
| 欧盟RoHS指令 | 符合EU 2015/863标准 |
2.产品详情
| 项目 | 内容 |
|---|---|

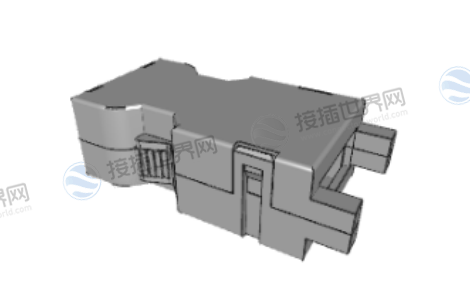

| 产品图纸 |
 |
| 产品型号 |
551000670 |
现货采购 |
551000670现货 |
| 状态 | 有效（Active） |
| 类别 | I/O连接器 |
| 系列 | 55100 |
| 说明 | 2.00mm间距串行I/O连接器，插头套件，线对线，焊接型，6电路，袋装 |
| 应用 | 线对线 |
| 元件类型 | 插头 |
| 产品名称 | 2.00mm I/O连接器 |
| 类型 | 不适用（N/A） |
| UPC | 822348181865 |
| 每触点最大电流 | 2.0A |
| 电压-最大 | 125V AC（有效值）/DC |
| 屏蔽 | 是 |
3.物理参数
| 项目 | 内容 |
|---|---|
| 回路数（已载入） | 6 |
| 电路数（最多） | 6 |
| 颜色-树脂 | 黑色、灰色 |
| 锁定插接部位 | 是 |
| 材料-金属 | 磷青铜、不锈钢 |
| 材料-接合部位电镀 | 金 |
| 材料-终端电镀 | 锡 |
| 材料-树脂 | 高温热塑性塑料、聚碳酸酯 |
| 净重 | 9414.493毫克 |
| 方向 | 垂直 |
| 包装形式 | 袋装 |
| 面板安装式 | 否 |
| 间距-插配接口 | 2.00毫米 |
| 最薄镀层-接合部位 | 0.762μm |
| 最薄镀层-端接 | 2.032μm |
| 有极性的插配件 | 是 |
| 运行温度范围 | -40°至+85°C |
| 终端界面类型 | 不适用（N/A） |
| 导线绝缘直径 | 最大2.10毫米 |
| 线径规格(AWG) | 16、18、20、22、24、26、28 |
二、莫仕551000670应用领域
场景一：专业音视频与广播设备内部模块间连接
此类设备对信号纯净度和抗干扰要求极高，连接器需屏蔽且可靠。
具体连接对象：

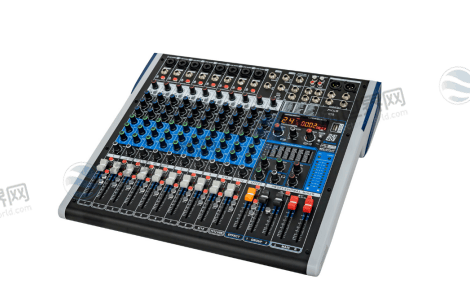

调音台：连接输入通道模块与主控母线模块的多路音频信号线缆。
视频切换台或广播摄像机：内部控制板与SDI/HDMI输入输出板卡之间的低频控制与状态信号连接。

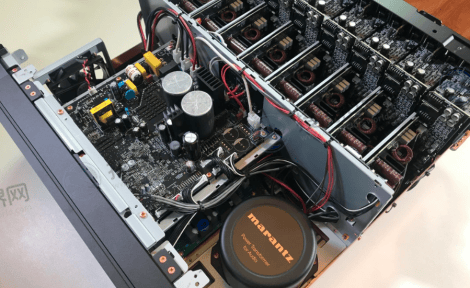

功放内部，前级处理器与后级功率放大模块之间的连接。
场景二：工业自动化与控制系统的机柜内布线
控制柜内存在变频器、继电器等干扰源，敏感信号线需要保护。
具体连接对象：

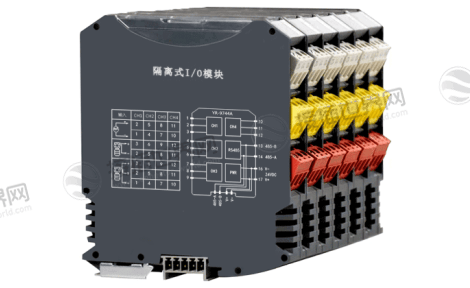

PLC系统：中央处理器与远程I/O模块或专用功能模块(如温度控制、定位模块)之间的并行数据总线或专用通信线。
伺服驱动器的控制信号端子排替代方案，用于连接上位控制器发送的脉冲/方向信号、使能信号以及报警反馈信号，屏蔽层可有效抵抗驱动器本身产生的噪声。
工业计算机与数据采集卡之间的连接。
场景三：医疗与测试仪器的高质量内部互连
设备要求运行稳定，数据采集准确，连接必须万无一失。
具体连接对象：

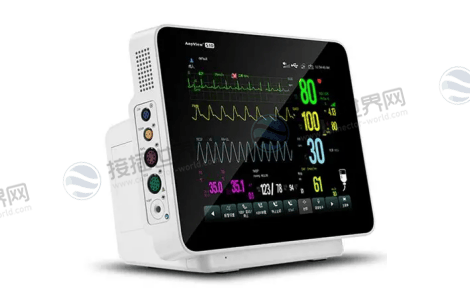

病人监护仪内部，主控板与参数模块(如心电、血氧、血压)之间的数据与电源混合连接。
实验室分析仪器(如色谱仪、光谱仪)中，检测器单元与控制及数据处理单元的信号连接。

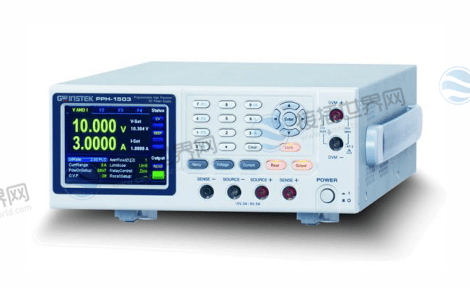

高精度电源或电子负载的后面板，用于连接远程传感(RemoteSense)线缆，以补偿线损。
场景四：通信与网络设备的内部子卡互连
设备集成度高，需要可靠的板间或模块间高速链路。
具体连接对象：

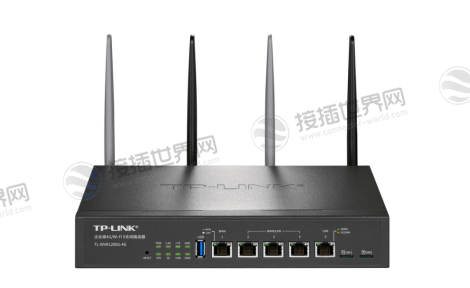

企业级路由器/交换机内部，主控板与线卡之间的部分带外管理信号连接。
基站设备中，射频单元与基带单元之间的一些低频控制和监控信号接口。
三、关键选型、装配与合规性指南
1.屏蔽系统的完整性构建：
“屏蔽：是”是一个系统特性。要实现有效屏蔽，必须使用配套的屏蔽型插座和带屏蔽层的电缆。连接器组装时，必须确保电缆屏蔽层与连接器金属外壳360度妥善搭接(通常通过金属箍或导电胶带)，任何中断都会导致屏蔽效能大打折扣。
2.焊接工艺的质量控制：
焊接型连接要求操作人员具备相应的技能。必须控制好焊接温度和时间，避免虚焊、冷焊或过热损伤端子镀层和电线绝缘。建议使用可调温焊台和合适的助焊剂。
3.环境合规性的精细化管理与披露：
不符合低卤素标准：这表明其材料中卤素(溴、氯)含量可能超过IEC61249-2-21的严格限值。这不影响其在绝大多数工业和专业设备中的应用，但在面向有明确“无卤”要求的特定市场(如部分高端消费电子、特定绿色指令产品)时，需作为关键物料信息进行披露和评估。
含有SVHC物质：产品含有两种REACH高关注物质。根据REACH法规，如果产品中SVHC含量超过0.1%(重量比)，且总量超过1吨/年/公司，供应商有义务向下游传递信息。采购方需要就此向供应商索取完整的SVHC信息通报文件，以履行自身的合规义务，并在必要时向自己的客户进行传递。这通常是合规的通行做法，但需要完善的文档管理。
4.线规选择的灵活性及其边界：
支持16-28AWG线规，为设计带来便利。但需注意，在同一连接器内混用极粗(16AWG)和极细(28AWG)导线时，应在布线时注意应力管理，避免细线因受力而损坏。
莫仕5510006702.00mmI/O连接器套件，是一款在通用性中追求高可靠性和电磁兼容性的专业级线对线互连解决方案，它通过全屏蔽结构、0.762μm镀金触点、宽线规适配及焊接端接，主要服务于专业音视频设备、工业自动化控制柜、医疗测试仪器及通信设备等对信号质量和连接可靠性有较高要求的内部互连场景。
选择它，意味着为关键的数据与控制链路选择了针对信号完整性和长期稳定性进行过优化的连接方案。
对工程师而言，其核心价值在于可靠的屏蔽和接触性能;对采购与合规人员而言，清晰理解其“非低卤素”和“含SVHC”的合规状态，是进行精准供应链管理和履行法规责任的关键。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
