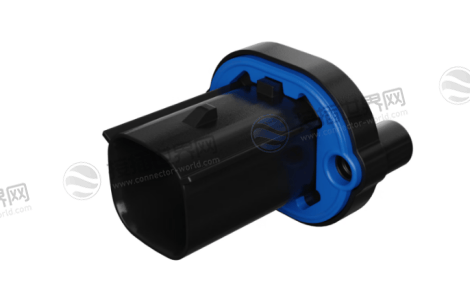

莫仕1480286001 MX150面板安装连接器 双排6路带硅胶垫片

莫仕1480286001是MX150系列双排6路面板安装式公连接器（插头），间距3.50mm，采用黑色尼龙外壳并配有硅胶垫片，产品工作温度-40℃至+125℃，键控选项A，专为汽车电源传输及线对线连接设计，提供可靠的面板接口解决方案。

^{一、莫仕1480286001中文数据手册}

1.产物环境合规

2.产品详情

项目	内容
产品图纸
产品型号	1480286001
现货采购	1480286001现货
状态	有效（Active）
类别	连接器外壳
系列	148028
说明	MX150面板安装式公连接器组件，双排，6电路，键控选项A，黑色外壳，硅胶垫片
应用	电源、线对线、汽车
产品名称	MX150
UPC	191128375641

3.物理参数

^{二、莫仕1480286001应用领域}

场景一：商用车辆与特种车辆的底盘控制单元接口

这些设备的ECU常安装于车架大梁上，环境恶劣，需要坚固的对外接口。

具体安装点位：

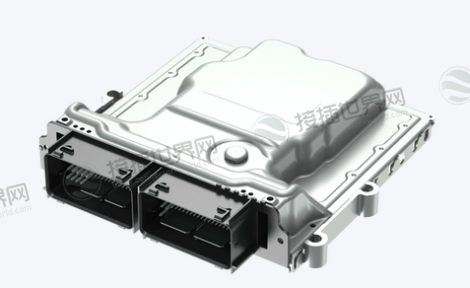

发动机控制单元、变速箱控制单元的维修诊断接口或与车身线束对接的主接口。面板安装使其能抵御底盘溅水和泥浆冲击。

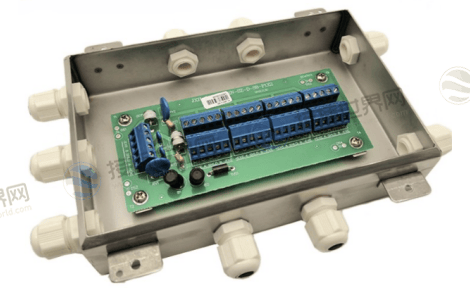

分布式智能接线盒：在商用车长车身上，作为区域配电中心，为挂车、上装设备提供标准电源接口。

新能源商用车的电池包：作为低压通信与控制信号的对外接口面板。

场景二：工业控制柜、驱动柜的标准化电源与信号出线口

现代机柜设计追求模块化，面板安装连接器是实现这一目标的硬件基础。

具体安装点位：

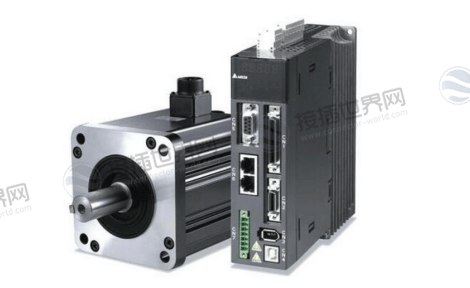

伺服驱动器、变频器的电源输入/输出端子板替代方案。提供比传统接线端子更快速、可靠的插拔连接，且防尘。

PLC控制柜：作为柜体24VDC总电源输入或分配给外部传感器集群的电源输出接口。

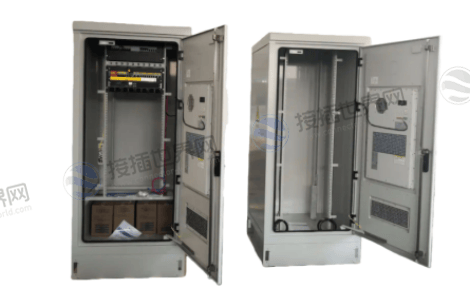

户外通信/能源机柜：为风扇散热单元、加热器、照明提供内部供电的密封接口。

场景三：特种设备与户外仪器的电气舱接口

这类设备需要在野外可靠工作，接口必须坚固且密封。

具体安装点位：

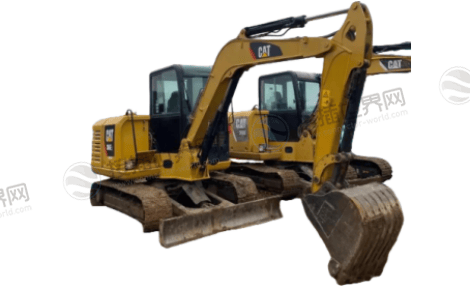

工程机械(如挖掘机、起重机)驾驶室后方，连接外部作业机具(如液压锤、抓木器)的先导控制与电源快接接口。

检测设备与移动工作站：作为设备主体与外部传感器阵列、供电电池包之间的标准数据电源混合接口。

电动船舶的舱内外设备连接。

三、关键选型、安装与供应链指南

1.面板开孔设计与安装工艺：

精密开孔：必须根据产品图纸，在面板上加工高精度的矩形安装孔。孔的尺寸、位置度及面板厚度直接影响硅胶垫片的压缩量和密封效果，以及卡扣能否正确锁紧。

安装顺序：典型流程为：将连接器从面板外侧放入开孔，从内侧套上硅胶垫片(如未预装)，再扣紧固定卡扣或拧紧锁紧螺母。必须确保垫片均匀压缩，无褶皱。

2.构建完整的MX150连接系统：

此1480286001为面板安装式插头组件。它必须与对应的MX150系列插座(线束端)以及专用的MX150系列公/母端子配合使用。不可与其他系列混用。

键控选项A必须与配套插座保持一致，这是防误插的唯一保证。

3.电流承载与热管理考量：

虽然间距适合电源传输，但实际载流能力取决于所使用的MX150端子型号。需根据端子规格确定每路电流上限。

当多路接近满载时，连接器本体会成为热源。应避免在密闭无风的空间内将其密集安装。

4.“符合低卤素标准”的供应链与市场价值：

对于采购与市场准入，这是一项绿色通行证。它简化了出口欧盟等市场的环保文件准备，并满足越来越多整车厂和高端设备制造商对“车内空气质量”和“环保制造”的供应链要求，是产品竞争力的加分项。

莫仕1480286001MX150面板安装连接器，是一款将设备接口“标准化”、“坚固化”和“环保化”的系统级解决方案。

它通过集成面板安装与密封、优化的电源间距、完整的锁定与防错，主要服务于商用车电控单元、工业机柜、特种户外设备需要与外部线束进行高可靠、可重复插拔连接的场景。

选择它，意味着为您的设备选择了一张专业的“电气面孔”，从根本上提升了产品的可靠性、耐用性与市场兼容性。

对于工程师，它提供了即插即用的接口模块，简化了结构设计;对于采购与管理者，其全面的环保合规性则降低了供应链风险。

如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
