矢崎7283-1062 2.31端子盒 6极中电流母头 HPA材质板对板连接器
矢崎7283-1062是一款2.31(0901II)系列6极母头端子盒，采用自然色HPA（高性能合金）材质，端子尺寸2.30mm，产品参考允许电流10A，工作温度-30℃至80℃，适用于非密封环境的中等电流板对板连接，兼容7116-4052/4053等多个系列端子。
一、矢崎7283-1062中文数据手册
| 项目 | 内容 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
7283-1062 |
现货采购 |
7283-1062现货 |
| 品种 | 端子盒 |
| 系列 | 2.31(0901II)连接器 |
| 替代产品号 | 无 |
| 接插件品番 | 无 |
| 连接类型 | 板接连接器 |
| 防水类型 | 非防水 |
| 公母 | 母 |
| 极数 | 6 |
| 端子尺寸(mm) | 2.30 |
| 材质 | HPA |
| 尺寸(mm)（制品外形）- 长度 | 28.66 |
| 尺寸(mm)（制品外形）- 宽度 | 32.60 |
| 尺寸(mm)（制品外形）- 高度 | 15.90 |
| 表面处理 | 无 |
| 色相 | 自然色 |
| 混合 | NO |
| 卡扣安装构造 | 没有 |
| 适用螺栓 | 无 |
| 适配孔尺寸(mm) | Min/Max 无 |
| 适配板厚(mm) | Min/Max 无 |
| 电流区分 | 中电流 |
| 产品规格编号 | 无 |
| 操作说明号 | 无 |
| 容许电流(参考值) | 10A(参考值) |
| 低电压低电流电阻 | 3mΩ以下(初期值) |
| 绝缘电阻 | DC500V 100MΩ以上 |
| 耐电压 | AC1000V(1分钟) |
| 使用温度范围 | -30℃～80℃ |
| 适配端子 | 7116-4052-08、7116-4053-08、7116-5036-02、7116-5041-02、7116-5042-02、7116-5043-02 |
| 橡胶栓 | 无 |
| 空塞子 | 无 |
| 安装可能零部件 | 无 |
二、矢崎7283-1062中文数据手册
场景一：汽车车身与舒适性系统中的集成化控制面板
现代汽车将越来越多的开关和控制器集成在单一面板上，背后需要一个简洁的接口连接至车身控制器。
具体连接对象：

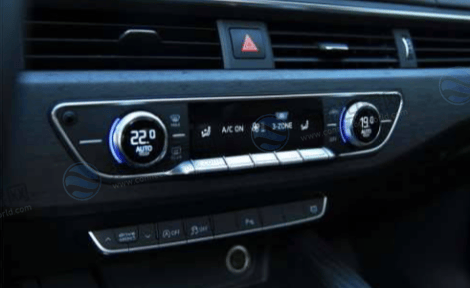

空调控制面板总成：将面板上的风机调速开关、温度调节信号、模式风门控制、显示屏背光电源等所有功能，通过一个6芯线束连接到空调控制器或车身域控制器。
电动车窗主开关面板(驾驶员侧)：集成控制四个车窗升降、后视镜调节、中控锁等功能的模块，其背后的板端接口。

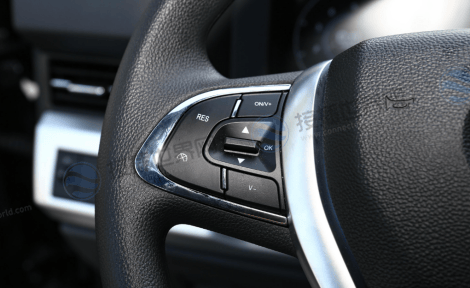

方向盘多功能按键模块：连接音量、巡航、语音控制等按键信号至时钟弹簧(螺旋电缆)或主控单元的接口。
场景二：工业设备中的紧凑型传感器集群或I/O模块
在自动化设备中，经常需要将几个关联的传感器或执行器集中到一个小的采集模块上。
具体连接对象：

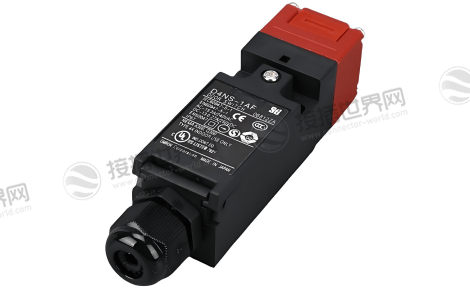

小型安全门锁单元：集成门磁开关、安全锁状态传感器和指示灯，通过一个6芯接口连接到安全PLC。

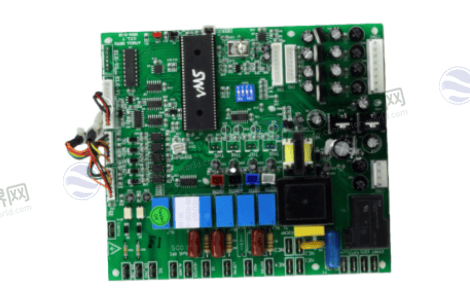

阀岛的先导控制信号板：为邻近的2-3个气动电磁阀提供驱动电源和PLC控制信号的集中式板端接口。

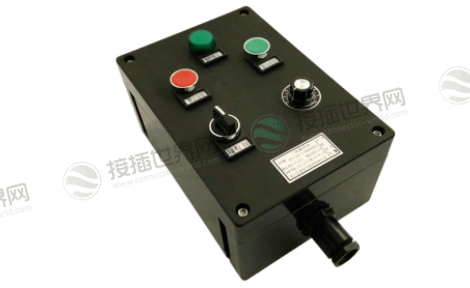

本地操作按钮站：集合急停、启动、复位按钮及状态指示灯的小型面板的背部接口。
为了更清晰地展示7283-1062在连接器谱系中的位置，可通过下表进行对比定位：
| 特性维度 | 矢崎7283 - 1062 | 高密度多针连接器 | 微型信号连接器 | 大电流密封连接器 |
|---|---|---|---|---|
| 核心定位 | 小型模块标准板端接口 | 控制器/域控制器主干接口 | 板间数据/传感信号传输 | 户外/恶劣环境动力接口 |
| 典型极数 | 6极 | 12极以上 | 4 - 10极(间距更小) | 2 - 4极(端子粗大) |
| 电流能力 | 中电流(~10A/路) | 中小电流混合 | 小电流(通常<3A) | 大电流(20A以上) |
| 安装方式 | 板端安装(线对板) | 线束端或板端 | 板对板或线对板 | 线束端 |
| 密封性 | 非密封(用于干燥舱内) | 通常非密封 | 通常非密封 | IP67/IP6K9K密封 |
| 典型场景 | 控制面板、小型功能模块 | 车身域控制器、中央网关 | 摄像头、传感器模组 | 电机、电池包、户外设备 |
三、关键选型、设计与应用指南
1.“适配端子”列表的工程设计与采购价值：
参数中列出6种适配端子(与7283-1222等系列通用)，是矢崎平台化设计的体现。工程师可根据模块内每条电路的实际电流(从信号级的毫安到功率级的数安)，为同一个7283-1062外壳选择不同型号的端子，以匹配0.5mm²至2.0mm²等不同线径。这实现了设计的最大灵活性。采购时必须确认与端子型号的配套关系。
2.板端安装的PCB与结构设计要点：
PCB焊盘/通孔设计：必须严格按照矢崎提供的图纸，在PCB上设计对应的焊接引脚或固定柱的通孔位置，确保连接器能准确贴合PCB板面。
结构支撑：由于连接器将承受线束插拔的力矩，建议在PCB布局上，让连接器尽量靠近PCB的机械固定点(如通过螺丝固定在设备壳体上)，避免插拔力导致PCB焊点疲劳。
3.非密封环境下的可靠性保障措施：
安装朝向：在整机布局时，应尽量使连接器的开口方向朝下或水平，避免朝上安装可能导致的灰尘累积。
二次防护：确保该模块的最终安装位置处于一个更大的、具有基本防尘功能的外壳或舱室内。
4.作为维修与测试节点的价值：
这种标准的板端接口在售后维修中极具价值，当模块(如空调面板)出现故障时，维修人员可以直接拔下此接口的线束，快速更换整个模块单元，而无需进行复杂的电路诊断或焊接作业，极大提升了维修效率和便利性。
矢崎7283-1062是一款高度专注于“小型化、多功能电子模块”板级互联的经典连接器解决方案，它通过6极的适度规模、10A的中电流能力、板端安装形式以及成熟的端子生态系统，精准服务于汽车集成控制面板、工业小型I/O模块等需要简洁、可靠外部连线的场景。
选择它，意味着为那些“功能紧凑、空间有限”的电子单元选择了一个经过市场长期验证的标准化、可维修的接口方案。
对工程师而言，其价值在于设计的规范性和灵活性;对采购与生产而言，其与系列产品的端子通用性，简化了物料管理和降低了供应链复杂度。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
