莫仕1053001200 Nano-Fit端子 6A镀金母端 24-26 AWG超小型压接端子
莫仕1053001200是Nano-Fit系列超小型母端压接端子，镀金厚度0.38µm，额定电流6A，电压250V，适用于24-26 AWG电线，采用高导电铜材，卷盘包装，支持自动化生产，广泛用于高密度板对板、线对板及线对线连接。
一、莫仕1053001200中文数据手册
1.产物环境合规
| 合规项目 | 状态/对应标准 |
|---|---|
| GADSL/IMDS | 符合豁免条款44；34；33 |
| 中国RoHS | 符合SJ/T 11365-2006标准 |
| 欧盟ELV指令 | 不相关 |
| 低卤素状态 | 符合IEC 61249-2-21低卤素标准 |
| REACH高关注物质（SVHC） | 根据2025年11月5日D(2025)6375-DC，未包含（SCIP：） |
| 欧盟RoHS指令 | 符合EU 2015/863标准 |
2.产品详情
| 项目 | 内容 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
1053001200 |
现货采购 |
1053001200现货 |
| 状态 | 有效（Active） |
| 类别 | 压接端子 |
| 系列 | 105300 |
| 说明 | Nano-Fit压接端子，母端，0.38μm镀金（Au），26-24 AWG |
| 应用 | 电源、线对板、线对线 |
| 产品名称 | Nano-Fit, Nano-Fit BMI |
| UPC | 889056003254 |
| 每触点最大电流 | 6.0A |
| 电压-最大 | 250V AC（有效值）/DC |
3.物理参数
| 项目 | 内容 |
|---|---|
| 耐用性(插拔次数)-最多次数 | 50 |
| 部件属性 | 母端 |
| 材料-金属 | 高导电性铜 |
| 材料-接合部位电镀 | 金 |
| 材料-终端电镀 | 哑光锡 |
| 净重 | 0.100克 |
| 包装形式 | 卷盘 |
| 最薄镀层-接合部位 | 0.381μm |
| 最薄镀层-端接 | 1.250μm |
| 终端界面类型 | 压接或压缩 |
| 导线绝缘直径 | 1.30mm |
| 线径规格(AWG) | 24、26 |
| 线缆尺寸mm² | 不适用（N/A） |
二、莫仕1053001200应用领域
场景一：高速数据通信与高端计算设备
此类设备的数据传输速率高，对信号完整性(SI)和电磁干扰(EMI)控制要求极端严格。
具体连接对象：
400G/800G光模块内部：连接激光驱动器、跨阻放大器与主板电路的极细同轴线或差分对线缆的端接。镀金层保障了高频信号的低损耗传输。

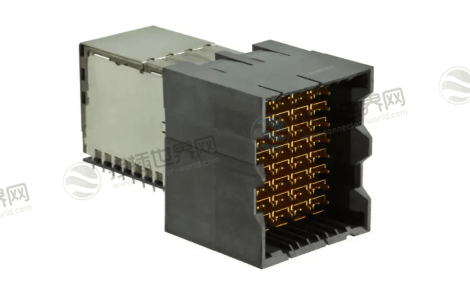

高端服务器的背板连接器或PCIe卡的板对板线缆：用于传输高速串行总线信号(如SAS,PCIe)，其微型化有助于提升连接器密度。
测试与测量设备(如高端示波器、频谱分析仪)的前端输入通道连接线内部端子，要求极低的接触噪声。
场景二：微型化医疗电子与精密生物传感设备
医疗设备对长期稳定性和可靠性有“零失效”要求，且体积往往受限。
具体连接对象：

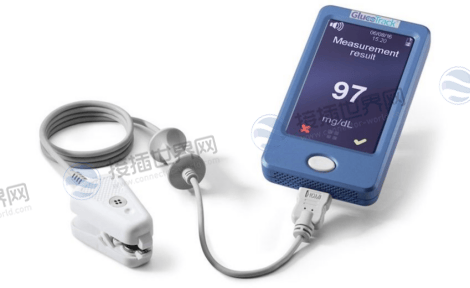

可穿戴连续健康监测仪(如ECG贴片、血糖传感器)内部，连接柔性传感器与微型主控板的接口。

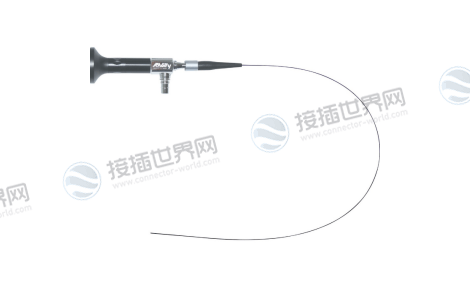

微型内窥镜或导管的成像模块中，连接CMOS图像传感器与信号传输微同轴线。
助听器或高端入耳式监护设备的声学与电子部件连接。
场景三：汽车高级驾驶辅助系统与座舱电子
随着汽车电子架构向域集中式发展，传感器数据海量增加，连接器需要更高的密度。
具体连接对象：

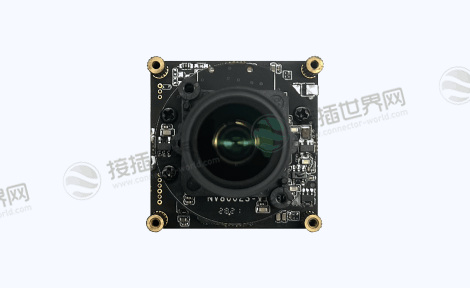

高分辨率摄像头模组、毫米波雷达的FPC(柔性电路板)与域控制器之间的板对线连接器内部。镀金确保低速控制信号和高速图像数据的稳定。
电子换挡器、多功能方向盘等包含多个微动开关和编码器的模块内部线束。
驾驶员状态监测系统的红外传感器与处理单元的连接。
场景四：无人机与微型机器人中的飞控与传感系统
每克重量都影响续航与性能，要求连接系统极致轻巧。
具体连接对象：

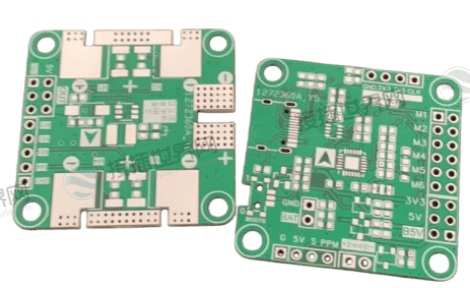

飞控主板与IMU(惯性测量单元)、气压计、微型光电传感器之间的互连线束。

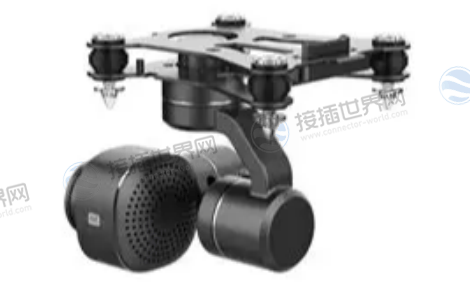

云台稳定系统中，连接无刷电机与驱动板的细长排线端接。
三、关键选型、工艺与供应链合规指南
1.镀金厚度(0.38μm)的应用场景选择：
这个厚度属于“选择性镀金”的典型范围，旨在保证性能的同时控制成本。它适用于绝大多数低电压、低插拔频率的商业级和车规级应用。如果面对的是需要频繁插拔(远超50次)或极端腐蚀性环境的特殊工业或军工场景，则需要评估是否选择镀层更厚的端子。
2.压接工艺：
质量的核心命脉：对于如此微型的端子，手工压接几乎不可行，且一致性无法保证。
必须使用校准精确的全自动压接设备及与之完全匹配的Nano-Fit专用压接模具(CrimpingDie)。
必须进行严格的剖面分析，以验证压接后芯线、绝缘皮的压缩形状和力度是否符合标准，这是决定电气连接可靠性和机械拉力的唯一方法。
3.线规与绝缘外径的严格匹配：
端子设计是针对26-24AWG线径和1.30mm绝缘外径优化的。使用更粗或更细的导线，都会导致压接不牢或损伤导线。采购电线时，必须同时确认导体规格和绝缘层外径。
4.环境合规性的深度解读与供应链管理：
符合低卤素标准：这是一个显著优势，使其能够用于对挥发物敏感的密闭电子设备舱、医疗设备及有严格环保出口要求的产品中。
GADSL“符合豁免条款”：这表明产品中可能含有某些受控物质(如铅，可能存在于端子合金或镀层中)，但因其在特定应用中的不可替代性或符合技术豁免条件(如高温焊接可靠性要求)而合规。
采购时必须向供应商索取并存档完整的《材料成分声明表》，以确保整个供应链的透明度，应对客户审计。
莫仕1053001200Nano-Fit压接端子，是一款为“高密度、高信号完整性、微型化互连”而设计的高端微型组件。
它通过极细线规支持、0.38μm选择性镀金、以及为自动化生产优化的包装，精准服务于高速数据通信、微型医疗电子、汽车ADAS传感系统及微型无人机等尖端领域。
选择它，意味着为设备中最精密的“神经信号”传输通道，选择了针对微小信号损耗和长期接触可靠性进行过优化的解决方案。
对工程师而言，它要求极致的工艺控制;对采购而言，其全面的环保合规性(特别是低卤素)是进入高端市场的重要保障。它微小的身躯，承载的是连接技术面向未来的精确与可靠。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
